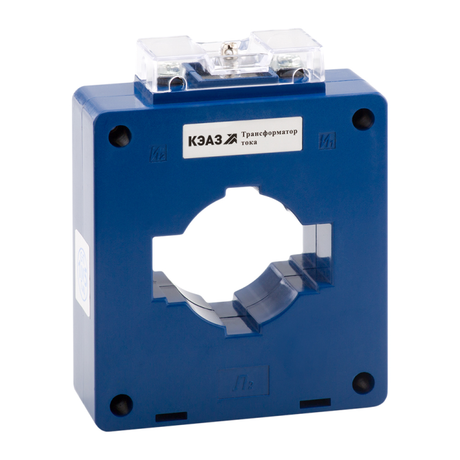

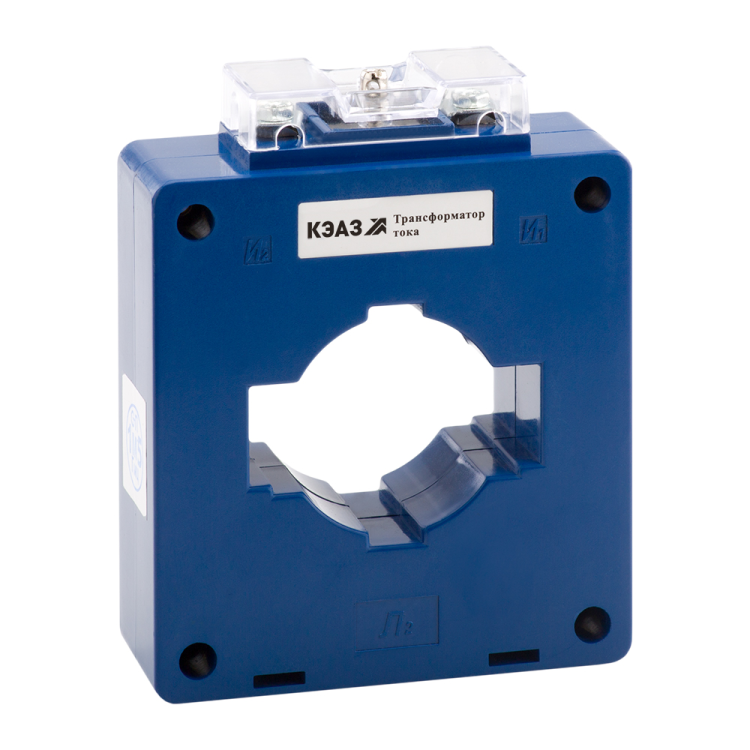

Трансформатор тока измерительный ТТК-60-1000/5А-15ВА-0,5S-УХЛ3 - 260173 КЭАЗ

Трансформатор тока измерительный ТТК-60-1000/5А-15ВА-0,5S-УХЛ3 от КЭАЗ - устройство для точного измерения тока в высокотоковых цепях до 1000 А, предназначенное для подключения к приборам учета, защиты и автоматики. Модель с окном позволяет легко монтировать на уже установленную шину или кабель, что делает её удобной для модернизации существующих распределительных систем.

Назначение и область применения

Трансформатор тока измерительный ТТК-60-1000/5А-15ВА-0,5S-УХЛ3 используется для преобразования больших значений тока (до 1000 А) в безопасный для измерительных приборов сигнал 5 А. Он обеспечивает передачу сигнала в системы:

• электросчетчиков и приборов учёта энергии;
• реле защиты и автоматики;
• систем сигнализации и контроля состояния сети;
• устройств управления технологическими процессами.

Подходит для применений в щитах низкого напряжения 0,66 кВ, на подстанциях, в промышленных объектах, на конвейерах, насосных станциях и других местах с большими нагрузками.

Технические характеристики

• Номинальный первичный ток: 1000 А - максимальный рабочий ток, который трансформатор способен точно измерить.
• Номинальный вторичный ток: 5 А - выходной ток, совместимый с большинством промышленных измерительных приборов.
• Класс точности: 0,5S - высокая точность измерения даже при малых токах (от 1% от номинала), соответствует требованиям коммерческого учёта.
• Диаметр отверстия: 45 мм - позволяет проходить через него одиночные шины или кабели сечением до ~95 мм2.
• Номинальная вторичная полная мощность: 0 В·А - указание отсутствия указанной нагрузки; фактическая допустимая нагрузка зависит от подключаемого оборудования, но не должна превышать 15 В·А (указано в названии).
• Вторичное подключение: винтовые зажимы - надёжное и проверенное соединение, доступное для обслуживания.
• Исполнение: с окном - монтируется на готовую токоведущую шину без разрыва цепи.
• Фактор ограничения перенапряжения (FS): 10 - трансформатор выдерживает кратковременные перегрузки тока до 10× номинала без повреждения, защищая измерительные цепи.
• Степень защиты: IP20 (по типу корпуса) - предотвращает случайное прикосновение к токоведущим частям, но не защищён от воды и пыли.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости.

Совместимость и монтаж

Трансформатор тока измерительный ТТК-60-1000/5А-15ВА-0,5S-УХЛ3 устанавливается на токоведущую шину или кабель без отключения питания. Для монтажа необходимо:

• выбрать место с достаточным свободным пространством вокруг (минимум 10–15 см с каждой стороны);
• убедиться, что внешний диаметр шины или кабеля не превышает 45 мм;
• закрепить трансформатор фиксирующими болтами (не входят в комплект);
• подключить вторичную обмотку к измерительному прибору медными проводниками сечением не менее 1,5 мм2;
• обязательно замкнуть вторичную цепь - разрыв цепи при работе под током опасен!

Не требует специальных инструментов - достаточно отвертки для затяжки винтов. Подходит для установки в ячейках КРУ, щитах НН, распределительных пунктах.

Безопасность и стандарты

Трансформатор тока измерительный ТТК-60-1000/5А-15ВА-0,5S-УХЛ3 соответствует требованиям ГОСТ Р 8.620-2011 и международному стандарту IEC 61869-2. Конструкция исключает возможность прикосновения к токоведущим частям благодаря литому корпусу и прозрачной крышке на клеммах. Корпус выполнен из самозатухающего материала - не поддерживает горение. Прозрачная крышка позволяет контролировать состояние клемм и выполнять пломбировку для предотвращения несанкционированного вмешательства.

Преимущества

• Высокая класс точности 0,5S гарантирует точность учёта даже при минимальных нагрузках - важно для коммерческого учёта энергии.
• Монтаж без разрыва цепи снижает простои при установке или замене.
• Корпус из негорючего материала повышает пожарную безопасность.
• Фактор FS=10 обеспечивает отказоустойчивость при аварийных перегрузках.
• Простая и надёжная винтовая клемма - минимизация контактов, снижение вероятности нагрева.

Ограничения применения

• Не предназначен для работы при постоянном токе - только для переменного тока 50 Гц.
• Запрещено использовать при разомкнутой вторичной цепи - риск возникновения опасного высокого напряжения.
• Не рассчитан на работу вне диапазона температур −40…+40 C или в средах с агрессивными химикатами.
• Не имеет защиты от влаги и пыли - нельзя устанавливать в открытых или сырых помещениях без дополнительной защиты.
• Номинальная мощность 15 В·А - не следует подключать несколько приборов суммарной мощностью более этого значения.

Примеры использования

• Установка на главной шине ввода в промышленном цехе для подключения трёхфазного счётчика.
• Контроль тока в цепи двигателя 750 кВт на конвейере с реле перегрузки.
• Интеграция в систему АСКУЭ на подстанции 0,4 кВ для сбора данных по потреблению.
• Модернизация старого щита - вместо замены всей шины, просто надевают ТТК-60-1000/5А-15ВА-0,5S-УХЛ3 на имеющуюся шину.

Практические советы

• Перед монтажом проверьте, чтобы токоведущая часть была полностью отключена и заземлена - даже при наличии окна есть риск остаточных потенциалов.
• Выбирайте вторичную нагрузку (приборы) так, чтобы суммарная мощность не превышала 15 В·А - лучше оставлять запас 20–30%.
• При использовании нескольких трансформаторов в одной фазе - соблюдайте одинаковое направление полярности всех устройств.
• Проверяйте целостность вторичной цепи мультиметром перед включением основной цепи - разрыв = опасность.
• Для долговечности избегайте механических воздействий на корпус - он литой, но чувствителен к ударам.
• Трансформатор тока измерительный ТТК-60-1000/5А-15ВА-0,5S-УХЛ3 от КЭАЗ - сертифицирован и рекомендован для использования в системах с обязательным коммерческим учётом.
