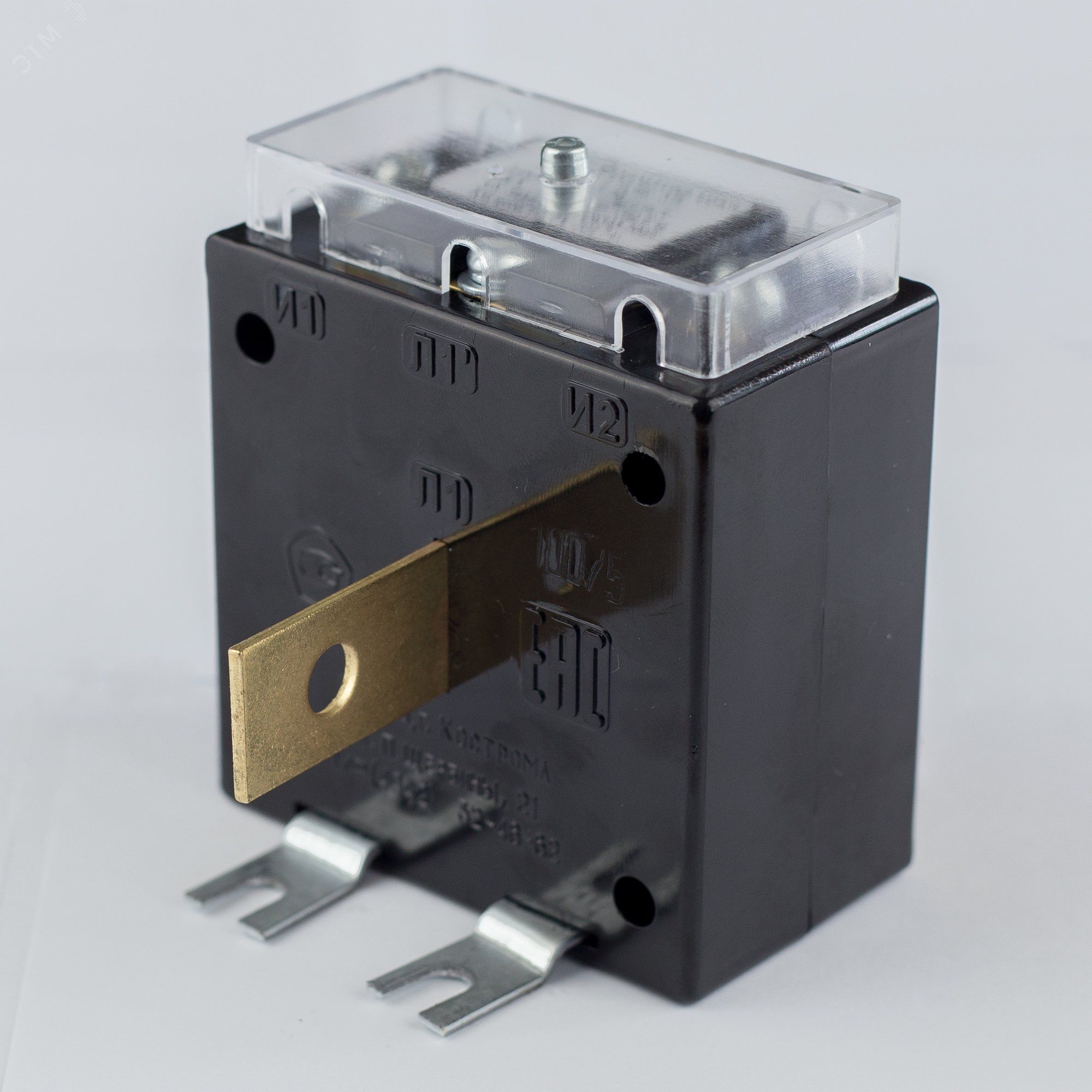

Трансформатор тока ТОП-0.66 5В.А 0.5 80/5 Кострома ОС0000066243 ФКУ ИК-1 (Кострома)

Трансформатор тока ТОП 0,66 5 ВА 0,5 80/5 - измерительный прибор, предназначенный для снижения высоких значений тока до безопасного уровня, подходящего для подключения счетчиков, реле и контрольных приборов. Производится компанией Костромское ФКУ ИК-1, артикул ос0000066243.

Назначение и область применения

Трансформатор тока ТОП 0,66 5 ВА 0,5 80/5 используется для точного измерения тока в цепях переменного тока напряжением до 0,66 кВ. Он применяется в системах учета энергии, релейной защиты и автоматики на подстанциях, щитах распределения, промышленном оборудовании. Превращает ток до 80 А в стандартный выходной сигнал 5 А, что позволяет использовать обычные измерительные приборы без риска перегрузки.

Технические характеристики

• Номинальное первичное напряжение: 0,66 кВ
• Номинальная мощность: 5 ВА
• Класс точности: 0,5 - обеспечивает погрешность не более +-0,5% в рабочем диапазоне нагрузки
• Номинальный первичный ток: 80 А
• Номинальный вторичный ток: 5 А
• Передаточное отношение: 80/5
• Работает в сетях переменного тока частотой 50 Гц

Совместимость и монтаж

Трансформатор тока ТОП 0,66 5 ВА 0,5 80/5 устанавливается на шины или кабели с внешним диаметром, соответствующим внутреннему проходному отверстию. Для правильной работы необходимо:

• Закрывать вторичную обмотку только через нагрузку - при размыкании цепи возникает опасное высокое напряжение!
• Подключать измерительные приборы с суммарной мощностью не выше 5 ВА
• Монтировать на фазный проводник, соблюдая полярность (обозначена на корпусе)
• Не допускать механических повреждений сердечника - это влияет на класс точности

Безопасность и стандарты

Произведен в соответствии с требованиями ГОСТ Р 8.629-2014 и ГОСТ 7746-2015 для измерительных трансформаторов тока. Обеспечивает гальваническую развязку между силовой цепью и измерительными устройствами, защищая оборудование и персонал от импульсов и КЗ. Корпус выполнен из прочного компаунда, устойчивого к воздействию окружающей среды.

Преимущества

• Высокий класс точности 0,5 - идеален для коммерческого учета электроэнергии
• Стандартный выход 5 А - совместим со всеми типами амперметров, счетчиков и реле
• Надежная изоляция - работает в условиях повышенной влажности и температурных колебаний
• Простая установка - монтируется без разрыва цепи, как тороидальный трансформатор

Ограничения применения

• Не предназначен для постоянного тока - работает только в сетях переменного тока 50 Гц
• Максимальный первичный ток - 80 А; превышение вызывает перегрев и искажение показаний
• Вторичная цепь должна быть замкнута во время работы - размыкание под нагрузкой опасно
• Не рекомендован для установки в местах с сильным электромагнитным излучением без экранирования

Примеры использования

• Подключение к трехфазному счетчику в щите управления насосной станцией
• Защита двигателя через реле перегрузки в промышленном конвейере
• Измерение потребления в распределительном пункте 0,4 кВ
• Автоматизация технологического процесса на заводе с использованием PLC

Практические советы

• Выбирайте трансформатор тока ТОП 0,66 5 ВА 0,5 80/5, когда ваша нагрузка близка к 80 А - для меньших токов лучше взять модель с меньшим коэффициентом
• Проверьте, чтобы кабель проходил полностью через окно трансформатора - неполное охватывание увеличит погрешность
• При многократном монтаже/демонтаже следите за целостностью изоляции на выводах
• Для длительной эксплуатации в сырых помещениях используйте герметичные коробки и термостойкий кабель
• Артикул ос0000066243 - единственный номер для заказа запчастей и сервисного обслуживания от производителя Костромское ФКУ ИК-1
