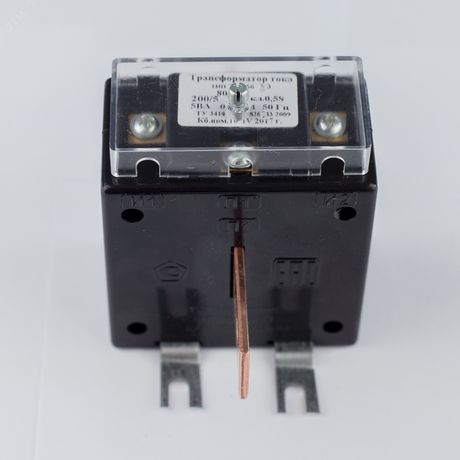

Трансформатор тока ТОП 0.66кВ 5ВА 0.5 S 300/5 Кострома ОС0000066265 ФКУ ИК-1 (Кострома)

Трансформатор тока ТОП 0,66 кВ 5 ВА 0,5 S 300/5 предназначен для точного измерения больших токов и обеспечения безопасности измерительных устройств в сетях напряжением до 0,66 кВ. Этот прибор используется в системах учёта энергии и релейной защиты, особенно там, где требуется высокая точность класса 0,5. Бренд ФКУ ИК-1 (Кострома) выпускает эту модель под артикулом ос0000066265.

Назначение и область применения

Трансформатор тока ТОП 0,66 кВ 5 ВА 0,5 S 300/5 снижает первичный ток с 300 А до вторичного 5 А, чтобы безопасно подключить его к измерительным приборам - счетчикам, амперметрам, реле защиты. Применяется в распределительных устройствах (РУ) низкого напряжения: на вводах цехов, у трансформаторов 6(10)/0,4 кВ, в щитах управления. Подходит для систем автоматизации и контроля качества электроэнергии.

Технические характеристики

• Номинальное напряжение: 0,66 кВ - рассчитан на работу в сетях до 660 В переменного тока.
• Первичный ток: 300 А - максимальный ток, который можно измерять через сердечник.
• Вторичный ток: 5 А - стандартный выходной сигнал для подключения приборов.
• Мощность нагрузки: 5 ВА - суммарная допустимая мощность всех подключённых приборов (например, счётчик + реле).
• Класс точности: 0,5 - погрешность измерения не более +-0,5% в рабочем диапазоне нагрузки.
• Класс точности для защиты: S - обеспечивает сохранение точности при перегрузках до 20×номинала, что важно для работы реле защиты при КЗ.

Совместимость и монтаж

ТОП 0,66 кВ 5 ВА 0,5 S 300/5 имеет проходную конструкцию - провод фазы проходит через центральное отверстие. Устанавливается на шины или кабели без разрыва цепи. Для надёжной работы необходимо:

• Подбирать нагрузку не выше 5 ВА - превышение вызывает увеличение погрешности.
• Не допускать холостой работы вторичной обмотки - при отключенном приборе обязательно закорачивать выводы.
• Обеспечивать плотный контакт между жилой и внутренней поверхностью трансформатора - зазоры снижают точность.

Безопасность и стандарты

Трансформатор соответствует требованиям ГОСТ Р 8.699–2014 и ГОСТ 7746–2015 для измерительных трансформаторов тока. Конструкция исключает риск поражения током при установке на токоведущих частях до 0,66 кВ. Защита от перегрева обеспечивается за счёт термической стабильности материалов. Нельзя использовать вне помещений без дополнительной защиты от влаги и механических воздействий.

Преимущества

• Высокая точность класса 0,5 - идеально для коммерческого учёта электроэнергии.
• Класс S позволяет работать при аварийных токах до 20×300 А - повышает надёжность релейной защиты.
• Стандартный выход 5 А - совместим со всеми типами современных измерителей и реле.
• Проходная конструкция - не требует демонтажа провода при установке.

Ограничения применения

• Не предназначен для постоянной работы при токах выше 300 А - возможна перегрузка и потеря точности.
• Не работает при температуре ниже –25 C и выше +55 C - ограниченный диапазон эксплуатации.
• Не рекомендован для установки в условиях повышенной запылённости без корпуса IP54 и выше.
• Не подходит для импульсных или несинусоидальных токов - применяется только в сетях с гармониками ≤5%.

Примеры использования

• На вводе в цеховой распределительный пункт с током нагрузки около 250–280 А.
• В составе системы автоматического выключения при КЗ на силовом трансформаторе 10/0,4 кВ.
• Как часть счётчика активной энергии в административном здании с потреблением до 300 А.

Практические советы

• Проверьте сечение провода - он должен свободно входить в окно трансформатора без усилия.
• Используйте только медные жилы; алюминий требует переходных муфт для равномерного контакта.
• При подключении нескольких приборов сложите их мощности - сумма не должна превышать 5 ВА.
• После монтажа проверьте целостность вторичной цепи тестером - обрыв приведёт к пробою изоляции.
• Этот трансформатор - одноразовый по конструкции: не вскрывать, не ремонтировать - при повреждении заменить полностью.
