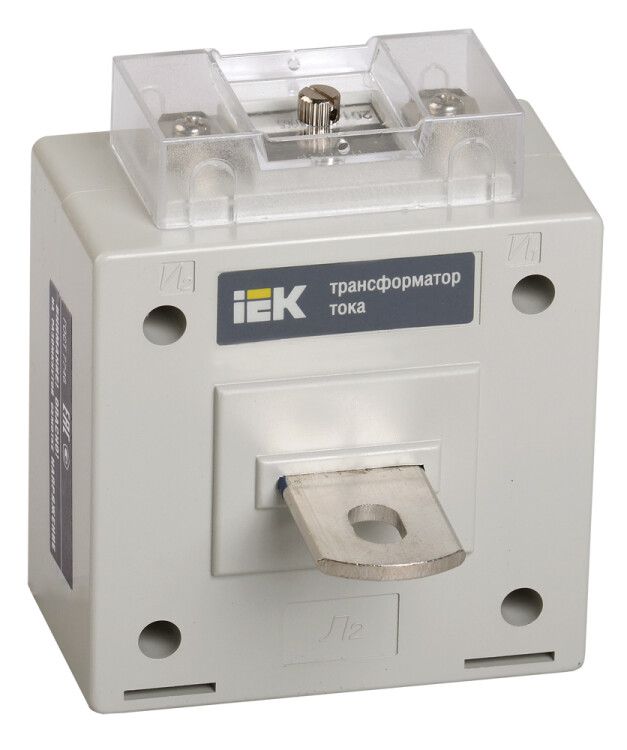

Трансформатор тока ТОП-0,66 75/5 А 5 ВА класс 0.5 IEK (ИЭК) ITP10-2-05-0075

Трансформатор тока ТОП-0,66 75/5 А 5 ВА класс точности 0,5 от IEK предназначен для точного измерения тока в цепях напряжением до 660 В и передачи сигнала на счетчики, устройства защиты и контрольные приборы. Артикул itp10-2-05-0075 соответствует модели с номинальными параметрами 75 А / 5 А и классом точности 0,5.

Назначение и область применения

Трансформатор тока ТОП-0,66 75/5 А 5 ВА класс точности 0,5 используется в системах коммерческого и технического учёта электроэнергии. Он преобразует большие значения тока (до 75 А) в безопасный для измерительных приборов сигнал 5 А. Применяется в распределительных щитах, на вводах объектов, в промышленном оборудовании, где требуется высокая точность измерений - например, на участках с мощностью до 50 кВт при напряжении 660 В.

Технические характеристики

• Номинальный первичный ток: 75 А - максимальный ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - выходной ток, совместимый с большинством измерительных приборов и реле;
• Номинальное напряжение: 660 В - максимальное напряжение сети, для которой рассчитан трансформатор;
• Класс точности: 0,5 - погрешность измерения не более +-0,5% в рабочем диапазоне нагрузки;
• Мощность: 5 ВА - суммарная нагрузка, которую может обеспечить вторичная обмотка без потери точности;
• Тип: многовитковый - обеспечивает стабильную передачу сигнала даже при малых токах;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги;
• Климатическое исполнение: УХЛ3 - работает при температурах от –45 C до +50 C, подходит для неотапливаемых помещений;
• Подключение: винтовые зажимы - надёжное и проверенное соединение проводов;
• Монтаж: на шину, через монтажную плату - устанавливается прямо на медную или алюминиевую шину без дополнительных креплений.

Совместимость и монтаж

ТОП-0,66 75/5 А 5 ВА класс точности 0,5 монтируется на шину сечением, соответствующим посадочному отверстию. Диаметр отверстия не указан в спецификации - перед установкой необходимо проверить соответствие габаритам шины. Подключаются вторичные цепи к винтовым клеммам: красный провод - “S1”, белый или черный - “S2”. Обязательно замыкание вторичной цепи во время работы - разрыв цепи при наличии тока в первичной обмотке опасен!

Безопасность и стандарты

• Защита от прикосновения: да - корпус предотвращает случайный контакт с токоведущими элементами;
• Соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006 - требования к точности, термической стойкости и механической прочности выполнены;
• Не требует заземления корпуса - изоляция обеспечена конструкцией.

Преимущества

• Высокий класс точности 0,5 - идеален для коммерческого учёта энергии, где важна минимальная погрешность;
• Многовитковая конструкция - стабильно работает при низких нагрузках, что важно для точного учёта в режимах малой мощности;
• Пластиковый корпус - легкий, устойчив к коррозии, не требует обслуживания;
• Монтаж на шину - экономит место в щите, исключает необходимость в дополнительных кронштейнах;
• Работает в широком диапазоне температур - подходит для холодных складов, уличных щитов и промзон.

Ограничения применения

• Не применяется в сетях выше 660 В - риск пробоя изоляции;
• IP20 не допускает использование во влажных помещениях, на улице или в местах с пылевой средой без дополнительной защиты;
• Запрещено работать с разомкнутой вторичной цепью - возможен выброс высокого напряжения и повреждение оборудования;
• Максимальная нагрузка 5 ВА - нельзя подключать одновременно несколько приборов с суммарной мощностью больше этого значения без потери точности.

Примеры использования

• Установка на входе в распределительный щит жилого дома для подключения электросчётчика;
• Измерение тока на линии питания насосной станции с автоматическим управлением;
• Подключение к реле перегрузки на конвейере в пищевой промышленности;
• Система учёта энергопотребления на производстве с несколькими группами нагрузок.

Практические советы

• Перед монтажом убедитесь, что шина имеет достаточную площадь контакта - плохой контакт вызывает нагрев и погрешности;
• Проверьте полярность при подключении вторичной обмотки: S1 всегда ближе к источнику тока, S2 - к прибору;
• При использовании нескольких трансформаторов в одной цепи соблюдайте одинаковое направление намотки - иначе возникнет компенсация сигналов;
• Не используйте этот трансформатор для защиты от КЗ - он не рассчитан на импульсные токи, только на длительные нагрузки;
• При замене старого трансформатора сверьте все параметры: 75/5 А, 5 ВА, класс 0,5 - неверный аналог даст ошибку учёта.
