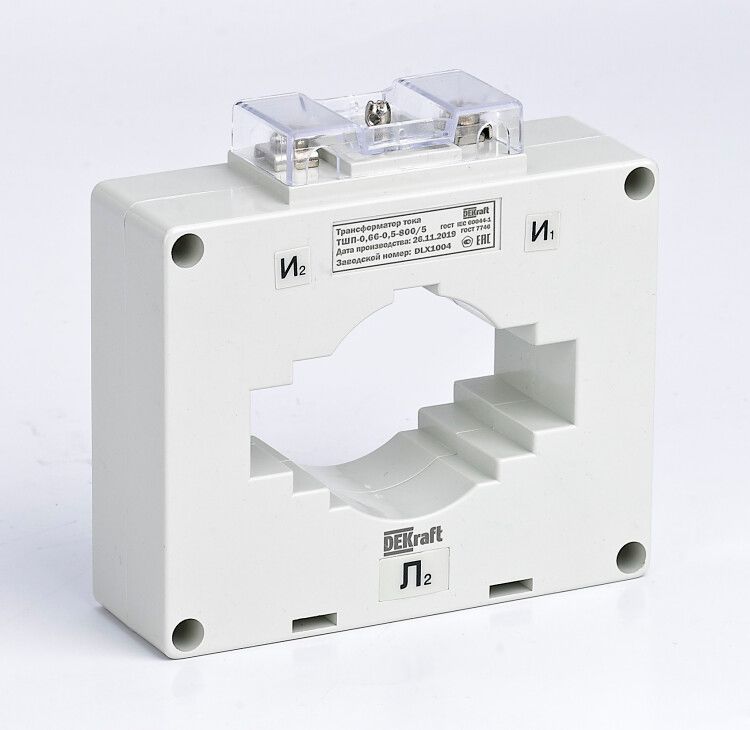

Трансформатор тока ТШП-0,66 0,5S 800/5 10ВА, диаметр 100мм | 50117DEK Dekraft APC

Трансформатор тока ТШП-0.66 0.5S 800/5 10ВА, диаметр 100мм от DEKraft предназначен для точного измерения тока в силовых цепях до 660 В, обеспечивая передачу сигнала на счетчики, реле защиты и другие измерительные приборы. Модель с окном 100 мм и классом точности 0.5S подходит для установки на шину без разрыва цепи.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5S 800/5 10ВА, диаметр 100мм используется в электрических сетях переменного тока частотой 50 Гц для преобразования больших токов (до 800 А) в безопасные значения (5 А), подходящие для подключения измерительных устройств. Применяется в распределительных щитах, подстанциях, на вводах объектов, в системах автоматизации и учета электроэнергии. Подходит для работы с медными и алюминиевыми шинами.

Технические характеристики

• Номинальное напряжение: 660 В
• Первичный ток: 800 А
• Вторичный ток: 5 А
• Класс точности: 0.5S - обеспечивает высокую точность измерений даже при малых токах (вплоть до 1% от номинала), что важно для энергоучета
• Номинальная мощность: 10 ВА - максимальная нагрузка, которую можно подключить к вторичной обмотке
• Диаметр окна: 100 мм - позволяет устанавливать на шины сечением до 100×30 мм или 60×40 мм
• Тип исполнения: шинный, с окном - монтируется на уже установленную шину без ее демонтажа
• Количество вторичных обмоток: одна
• Подключение вторичной обмотки: винтовое зажимное
• Фактор ограничения перенапряжения (FS): 5 - предотвращает повреждение приборов при КЗ на вторичной стороне
• Защита от прикосновения: да - корпус закрытый, исключающий контакт с токоведущими частями

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5S 800/5 10ВА, диаметр 100мм совместим с любыми шинами, соответствующими габаритам окна (не более 100×30 мм или 60×40 мм). Установка выполняется путем надевания трансформатора на шину и фиксации с помощью болтов или хомутов. Винтовые клеммы позволяют легко подключить провода сечением до 2,5 мм2. Обязательно соблюдайте полярность: вход L1 и выход L2 должны быть направлены в сторону потребления энергии. После монтажа проверьте герметичность и плотность контакта между шиной и внутренней поверхностью трансформатора.

Безопасность и стандарты

Трансформатор тока ТШП-0.66 0.5S 800/5 10ВА, диаметр 100мм изготовлен из огнестойкого материала и имеет защиту от случайного прикосновения, что соответствует требованиям безопасности для оборудования в распределительных устройствах. Сертифицирован в соответствии с российскими и международными нормами (ГОСТ, IEC). FS=5 гарантирует, что при возникновении короткого замыкания во вторичной цепи напряжение не выйдет за допустимые пределы, защищая подключенные приборы.

Преимущества

• Высокая точность класса 0.5S - идеально для коммерческого учета электроэнергии
• Удобство монтажа: не требует отключения питания или разрезания шины
• Стабильная работа при колебаниях температуры и нагрузки
• Низкие потери мощности - минимизация нагрева и энергопотерь
• Защита корпуса от внешнего воздействия и несанкционированного вскрытия

Ограничения применения

• Не применяется в цепях постоянного тока - работает только с переменным током 50 Гц
• Вторичная нагрузка не должна превышать 10 ВА - превышение вызывает погрешность измерений
• Не рекомендуется использовать с шинами большего сечения, чем указано - возможен зазор, снижающий точность
• Запрещено работать с разомкнутой вторичной обмоткой - это опасно и может повредить трансформатор

Примеры использования

• Учет электроэнергии на вводе в промышленное предприятие через главную шину 800 А
• Подключение к цифровому счетчику в распределительном щите 0,4 кВ
• Работа в составе системы автоматического управления двигателем с защитой по току
• Измерение тока в системах кондиционирования и компрессорных станций

Практические советы

• Выбирая Трансформатор тока ТШП-0.66 0.5S 800/5 10ВА, диаметр 100мм, убедитесь, что ваша шина помещается в окно без усилия - оптимальный зазор ≤1 мм
• При подключении вторичной цепи используйте экранированный кабель, особенно при длинных трассах - это снижает помехи
• Никогда не оставляйте вторичную обмотку разомкнутой - всегда замыкайте её через тестовый блок или нагрузку
• Для точного учета в условиях низких нагрузок (менее 10% от 800 А) класс 0.5S предпочтителен - он сохраняет точность там, где обычные 0.5 теряют чувствительность
• Проверяйте целостность изоляции и состояние винтовых клемм ежегодно - особенно в помещениях с повышенной влажностью
