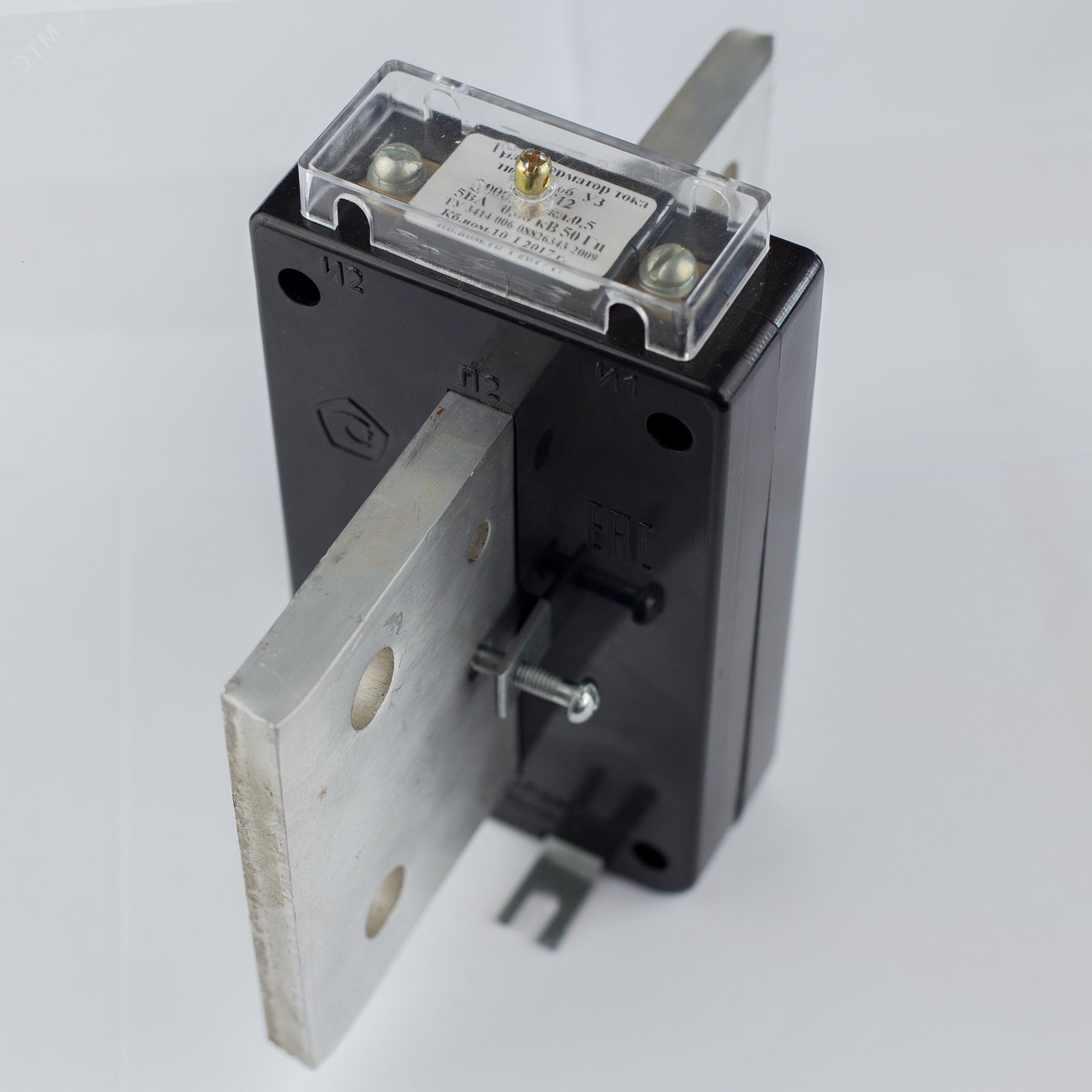

Трансформатор тока ТШП-0.66 1200/5А кл. точн. 0.5S 5В.А Кострома ОС0000066196 ФКУ ИК-1 (Кострома)

Трансформатор тока ТШП 0,66 5 ВА 0,5 S 1200/5 - это измерительный прибор, предназначенный для точного снижения высоких токов до безопасных значений для подключения счетчиков, реле и других устройств. Применяется в энергосистемах с напряжением до 0,66 кВ, особенно там, где требуется надежная защита и точное измерение. Бренд ФКУ ИК-1 (Кострома) выпускает этот трансформатор тока ТШП 0,66 5 ВА 0,5 S 1200/5 как часть проверенной серийной линейки.

Назначение и область применения

Трансформатор тока ТШП 0,66 5 ВА 0,5 S 1200/5 используется для передачи сигнала тока от силовой цепи к измерительным приборам и устройствам релейной защиты. Он позволяет безопасно измерять токи до 1200 А с помощью стандартных приборов, рассчитанных на 5 А. Подходит для установки в распределительных щитах, КРУ, трансформаторных подстанциях и на линиях питания промышленного оборудования.

Технические характеристики

• Номинальное первичное напряжение: 0,66 кВ - допустимо применение в сетях до этой величины;
• Первичный ток: 1200 А - максимальный рабочий ток, который можно измерить через трансформатор;
• Вторичный ток: 5 А - выходной сигнал, совместимый со всеми стандартными амперметрами и реле;
• Мощность вторичной нагрузки: 5 ВА - максимальная мощность, которую может обеспечить трансформатор при сохранении класса точности;
• Класс точности: 0,5 - погрешность измерения не более +-0,5% в нормальных условиях; подходит для коммерческого учета и точных измерений;
• Тип исполнения: S - повышенная точность при малых токах (до 5% от номинала); важен для работы в режимах частичной нагрузки;
• Конструкция: одновитковый или многовитковый сердечник с закрытой магнитной системой - минимизирует потери и внешние помехи.

Совместимость и монтаж

Трансформатор тока ТШП 0,66 5 ВА 0,5 S 1200/5 устанавливается на шину или провод без разрыва цепи - он имеет проходную конструкцию. Для монтажа необходимо:

• Обеспечить свободный доступ к месту установки (нет необходимости демонтировать шины);
• Закрепить корпус на жестком основании, исключив механические колебания;
• Подключить вторичную обмотку только к нагрузке с суммарной мощностью ≤5 ВА (например, амперметр + реле);
• Не допускать холостого хода вторичной обмотки - при отключенном приборе обязательно замыкать выводы клемм!

Безопасность и стандарты

Трансформатор тока ТШП 0,66 5 ВА 0,5 S 1200/5 соответствует требованиям ГОСТ 7746 и предназначен для работы в соответствии с правилами устройства электроустановок (ПУЭ). Обеспечивает гальваническую развязку между высоковольтной цепью и измерительными приборами, что защищает персонал и оборудование от импульсов и КЗ. Напряжение изоляции рассчитано на 2 кВ - достаточное для сетей 0,66 кВ.

Преимущества

• Высокая точность класса 0,5 и тип S обеспечивают надежный учет даже при слабых нагрузках;
• Стандартный выход 5 А - совместим с широким спектром промышленных приборов;
• Простая установка на шину - не требует отключения сети;
• Надежная герметизация и прочный корпус - выдерживает вибрации и запыление в производственных помещениях;
• Производится ФКУ ИК-1 (Кострома) - известный поставщик измерительного оборудования для энергетики.

Ограничения применения

• Не применяется в сетях выше 0,66 кВ - риск пробоя изоляции;
• Не предназначен для длительной работы при токе выше 1200 А - возможен перегрев и потеря точности;
• Вторичная цепь должна всегда быть замкнута - разрыв вызывает опасное повышение напряжения;
• Не рекомендован для использования вне помещений без дополнительной защиты - не имеет IP-защиты;
• Не подходит для измерения постоянного тока - работает только на переменном токе 50 Гц.

Примеры использования

• Подключение к счетчику активной энергии в щите главного распределительного пункта (ГРЩ);
• Защита двигателя через реле перегрузки в системе управления конвейера;
• Контроль тока в цепи зарядки аккумуляторной батареи на промышленной подстанции;
• Интеграция в системы автоматического регулирования мощности на заводе с большим потреблением.

Практические советы

• Выбирая трансформатор тока ТШП 0,66 5 ВА 0,5 S 1200/5, убедитесь, что ваша нагрузка (приборы) не превышает 5 ВА - иначе точность упадёт ниже 0,5;
• При использовании нескольких трансформаторов в одной фазе - соблюдайте одинаковое направление намотки и полярность;
• Проверьте целостность вторичной цепи перед включением - используйте тестер на замыкание;
• Для долговременной эксплуатации в пыльных средах - периодически протирайте поверхность и контролируйте состояние клемм;
• Артикул ос0000066196 - это официальный номер партии от ФКУ ИК-1 (Кострома); сверьте его с паспортом изделия при приемке.
