Трансформатор тока ТШП-0.66 300/5А кл. точн. 0.5S 5В.А Кострома ОС0000066199 ФКУ ИК-1 (Кострома)

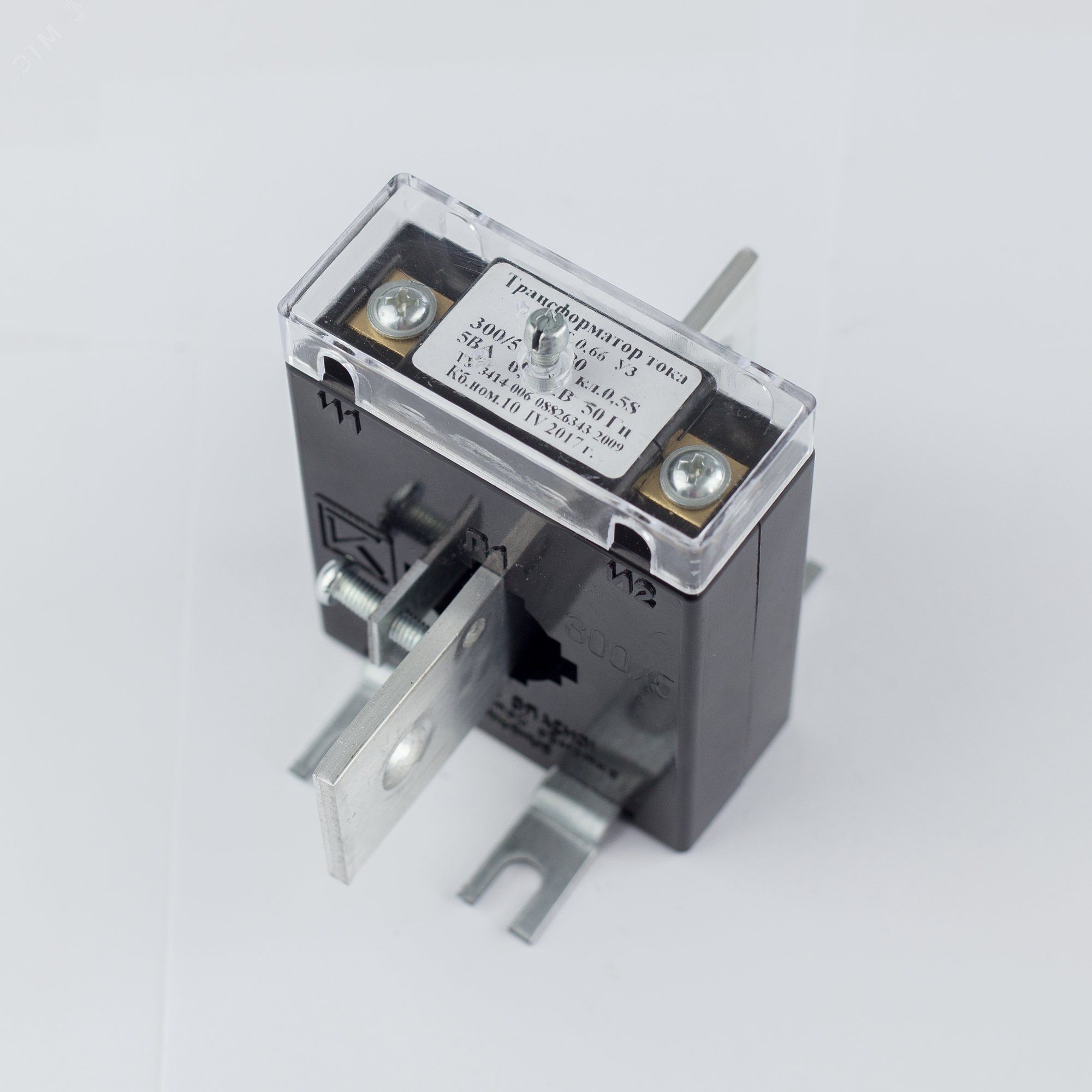

Трансформатор тока ТШП 0,66 5 ВА 0,5 S 300/5 предназначен для точного измерения больших токов путём их снижения до безопасного уровня - 5 А - для подключения измерительных приборов и устройств защиты. Этот трансформатор тока используется в энергосистемах с напряжением до 0,66 кВ и выпускается компанией Костромское ФКУ ИК-1 под артикулом ос0000066199.

Назначение и область применения

Трансформатор тока ТШП 0,66 5 ВА 0,5 S 300/5 служит для преобразования высоких значений первичного тока (до 300 А) в стандартный вторичный ток 5 А. Он применяется в цепях измерения и релейной защиты в сетях напряжением до 0,66 кВ. Подходит для установки на шины, кабели или сборные шины в распределительных устройствах - например, в щитах низкого напряжения, на подстанциях, у потребителей с большими нагрузками.

Технические характеристики

• Номинальное первичное напряжение: 0,66 кВ
• Первичный ток: 300 А
• Вторичный ток: 5 А
• Мощность вторичной нагрузки: 5 ВА
• Класс точности: 0,5 - обеспечивает точность измерения +-0,5 % при номинальной нагрузке
• Тип конструкции: проходной (монтируется на проводник без разрыва цепи)
• Работает в режиме постоянной нагрузки - не предназначен для кратковременных перегрузок выше номинала

Совместимость и монтаж

Трансформатор тока ТШП 0,66 5 ВА 0,5 S 300/5 имеет проходную конструкцию - проводник проходит через его внутреннее отверстие. Для монтажа требуется доступ к одному фазному проводнику; разрыв цепи не нужен. Устройство совместимо со всеми приборами, рассчитанными на входной ток 5 А: счетчики, амперметры, реле защиты, анализаторы качества электроэнергии. Обязательно соблюдайте полярность выводов: K1 и K2 должны соответствовать направлению тока. После подключения вторичная цепь должна быть всегда замкнута - размыкание её во время работы вызывает опасное повышение напряжения.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 8.420–2014 и ГОСТ 7746–2015 для измерительных трансформаторов тока. Конструкция обеспечивает электробезопасность при работе в условиях нормальной среды - без взрывоопасных газов и агрессивных паров. Напряжение изоляции между первичным и вторичным контуром соответствует классу 0,66 кВ. Применение вне указанных условий требует дополнительной проверки.

Преимущества

• Высокая точность класса 0,5 позволяет использовать трансформатор тока ТШП 0,66 5 ВА 0,5 S 300/5 для учёта электроэнергии и контроля качества сети
• Стандартный выход 5 А обеспечивает универсальную совместимость с широким спектром приборов
• Проходная форма упрощает установку и обслуживание - не требует демонтажа провода
• Защита измерительных приборов от импульсов и сверхтоков благодаря гальванической развязке

Ограничения применения

• Не допускается работа при вторичной нагрузке более 5 ВА - превышение вызывает увеличение погрешности
• Запрещено размыкать вторичную цепь при наличии тока в первичном проводе - риск возникновения высокого напряжения и повреждения оборудования
• Не предназначен для установки в помещениях с температурой ниже –25 C или выше +40 C без дополнительного теплового регулирования
• Не работает в качестве трансформатора питания - только для измерения и защиты

Примеры использования

• Подключение к трёхфазному счётчику электроэнергии в промышленном распределительном щите
• Обеспечение сигнала для реле максимального тока в системе защиты двигателя мощностью до 200 кВт
• Интеграция в системы автоматизации технологического процесса на заводе с использованием PLC
• Мониторинг нагрузки на главном вводе здания с помощью аналитического модуля

Практические советы

• Выбирайте трансформатор тока ТШП 0,66 5 ВА 0,5 S 300/5 только тогда, когда максимальный рабочий ток в цепи близок к 300 А - для меньших токов лучше применить модель с меньшим коэффициентом трансформации
• Проверьте сечения проводника перед установкой - он должен свободно проходить через окно трансформатора без усилия
• Всегда используйте медные перемычки или тестовые колодки для временного замыкания вторичной цепи при обслуживании
• При многократном использовании одного и того же трансформатора тока ТШП 0,66 5 ВА 0,5 S 300/5 в разных цепях - помечайте его выводы K1/K2, чтобы избежать ошибок в подключении
