Трансформатор тока ТТЕ-125-3000/5А класс точности 0,5S (большой корпус) EKF PROxima | tte-125B-3000-0.5S

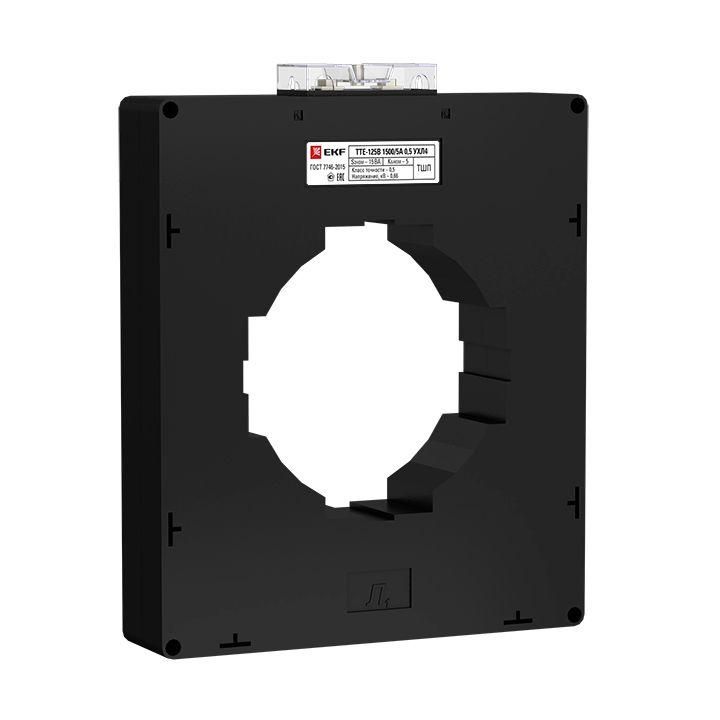

Трансформатор тока ТТЕ-125-3000/5А класс точности 0,5S (большой корпус) от EKF предназначен для точного измерения больших токов в высоконагруженных электроустановках. Он преобразует ток до 3000 А до безопасного уровня 5 А для подключения счетчиков, реле защиты и других измерительных приборов. Применяется в распределительных щитах, на вводах объектов промышленного и коммунального назначения.

Назначение и область применения

Трансформатор тока ТТЕ-125-3000/5А используется для передачи сигналов тока от силовой цепи к измерительным устройствам и системам защиты. Его основная задача - обеспечить точную информацию о величине тока без прямого подключения приборов к высокому току. Подходит для установки в вводно-распределительных устройствах (ВРУ), комплектных трансформаторных подстанциях (КТП), на линиях питания крупных двигателей, конвейеров, нагревательных установок и другого оборудования с нагрузкой до 3000 А.

Технические характеристики

• Номинальный первичный ток: 3000 А - максимальный рабочий ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - стандартный выходной ток для совместимости с большинством измерительных приборов;
• Класс точности: 0,5S - высокая точность даже при малых токах (от 1% от номинала), что важно для точного учёта энергии;
• Диаметр отверстия: 127 мм - позволяет протянуть через него одножильные или многожильные провода сечением до 95–120 мм2;
• Номинальное напряжение: 660 В - допустимое напряжение сети, где может использоваться трансформатор;
• Вторичная полная мощность: 15 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке (например, два счетчика или один счетчик + реле);
• Коэффициент безопасности FS 10: при аварийных перегрузках до 10× номинального тока трансформатор сохраняет работоспособность и не выйдет из строя;
• Высота: 127 мм - габариты корпуса учитывают удобство монтажа в плотных шкафах;
• Подключение вторичной обмотки: винтовые зажимы - надежное и проверенное соединение для медных проводов сечением до 4 мм2;
• Исполнение: однофазный, с окном - монтируется на фазный провод без его разрыва.

Совместимость и монтаж

Трансформатор тока ТТЕ-125-3000/5А устанавливается на проводник без его отключения - достаточно развести жилы и просунуть их через окно. Для монтажа требуется свободное место вокруг провода диаметром не менее 127 мм. Устройство крепится болтами или хомутами к шинному мосту или стенке шкафа. Обязательно соблюдайте полярность при подключении вторичной обмотки: выводы S1 и S2 должны соответствовать схеме подключения прибора. Никогда не оставляйте вторичную обмотку разомкнутой при работе - это опасно!

Безопасность и стандарты

Трансформатор тока ТТЕ-125-3000/5А сертифицирован и соответствует требованиям ГОСТ Р МЭК 61869-2. Конструкция защищена от внешних воздействий, материал корпуса - термостойкий пластик. Класс точности 0,5S гарантирует соответствие нормам для коммерческого учета электроэнергии. Сертификат подтверждает возможность применения в промышленных и муниципальных энергообъектах.

Преимущества

• Высокая точность класса 0,5S - идеально для автоматизированных систем учета и контроля качества энергии;
• Широкое окно 127 мм - легко монтировать на массивные кабели без демонтажа;
• Функциональная прочность при перегрузках благодаря FS 10 - снижает риск отказа при пуске оборудования;
• Стандартное вторичное напряжение 5 А - совместим с любыми современными счетчиками, анализаторами и реле;
• Надежное винтовое подключение - исключает контактные потери и нагрев.

Ограничения применения

• Не предназначен для постоянной работы при токах выше 3000 А - возможен перегрев и потеря точности;
• Запрещено использовать при частоте сети отличной от 50 Гц - точность не гарантирована;
• Не работает в условиях постоянного тока - только для переменного тока 50 Гц;
• Не следует применять в помещениях с температурой ниже -25 C или выше +55 C - указаны пределы эксплуатации по документации EKF;
• Не рекомендовано подключать нагрузку свыше 15 В·А - это вызывает погрешность измерений.

Примеры использования

• Учет потребления на вводе в заводской цех с мощностью более 2 МВт;
• Подключение к цифровому счетчику в КТП 6(10)/0,4 кВ;
• Защита двигателя 250 кВт через реле перегрузки, работающее по сигналу с этого трансформатора;
• Мониторинг токов в системе бесперебойного питания (ИБП) на 3000 А;
• Автоматизация системы освещения на складском комплексе с большим количеством светильников.

Практические советы

• Перед монтажом проверьте, чтобы провод проходил полностью через окно - не должно быть перекосов или зажатостей;
• Выбирайте вторичные провода сечением 1,5–2,5 мм2 - оптимально для длины до 50 метров; для длинных линий используйте 4 мм2;
• Обязательно замыкайте вторичную обмотку перед отключением нагрузки - размыкание под током может повредить изоляцию;
• При установке нескольких трансформаторов на одной фазе следите, чтобы они были одного типа и класса точности - иначе возникает погрешность суммарного учета;
• Для точного учета в коммерческих целях обязательно используйте этот трансформатор вместе с прибором того же класса точности - 0,5S или выше.
