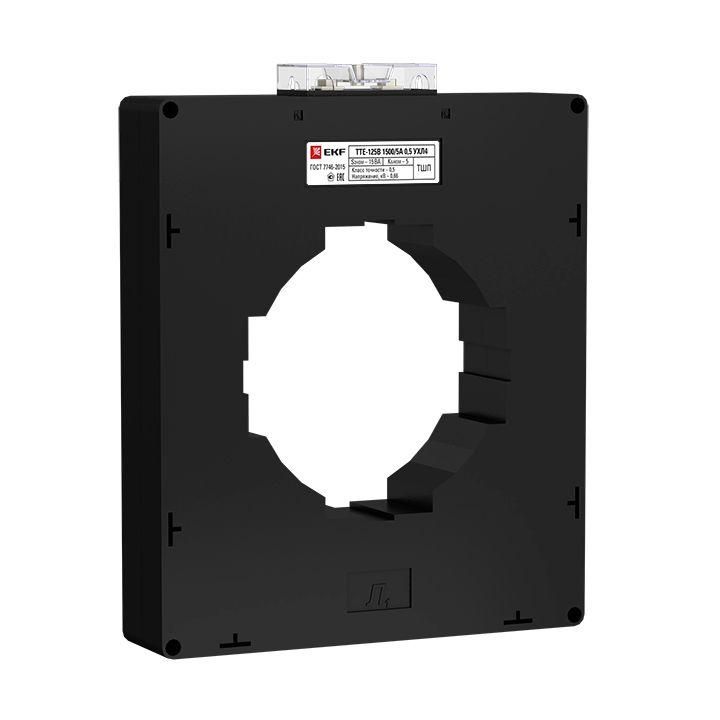

Трансформатор тока ТТЕ-125-4000/5А класс точности 0,5S (большой корпус) PROxima | tte-125B-4000-0.5S EKF

Трансформатор тока ТТЕ-125-4000/5А класс точности 0,5S (большой корпус) от EKF предназначен для точного измерения больших токов в высоконагруженных электросетях и передачи сигнала на счетчики, реле защиты и системы автоматизации. Этот трансформатор тока используется там, где важна надежность и минимальная погрешность даже при малых нагрузках.

Назначение и область применения

Трансформатор тока ТТЕ-125-4000/5А класс точности 0,5S (большой корпус) преобразует большой первичный ток (до 4000 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам. Он применяется в системах учёта электроэнергии, защите оборудования и управлении нагрузкой в сетях переменного тока 50 Гц с напряжением до 660 В.

Подходит для установки в распределительных щитах, вводно-распределительных устройствах (ВРУ), комплектных трансформаторных подстанциях (КТП) и других объектах с большими токовыми нагрузками - например, на предприятиях, в жилых комплексах, на промышленных участках с мощными двигателями или конвейерами.

Технические характеристики

• Номинальный первичный ток: 4000 А - максимальный рабочий ток, который трансформатор способен точно измерять;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством стандартных измерительных приборов и реле;
• Класс точности: 0,5S - обеспечивает высокую точность измерений даже при токах от 1% от номинала, что важно для коммерческого учёта;
• Диаметр отверстия: 127 мм - позволяет проходить через него одножильному или многожильному проводнику большого сечения; подходит для шинных сборок;
• Номинальная вторичная полная мощность: 15 В·А - максимальная нагрузка, которую можно подключить ко вторичной цепи без потери точности;
• Напряжение изоляции: 660 В - допустимое рабочее напряжение сети, в которой установлен трансформатор;
• Коэффициент безопасности FS 10 - при перегрузке током до 10× номинала трансформатор не выйдет из строя и сохранит работоспособность после нормализации режима;
• Высота: 127 мм - габариты позволяют легко монтировать в типовые щиты и шкафы;
• Монтажное исполнение: с окном - монтируется на шину без разрыва цепи;
• Вторичное подключение: винтовые зажимы - надёжное и проверенное соединение для медных проводов сечением до 2,5 мм2;
• Сертификация: да - соответствует требованиям российских и международных стандартов на измерительные трансформаторы.

Совместимость и монтаж

Трансформатор тока ТТЕ-125-4000/5А класс точности 0,5S (большой корпус) устанавливается на шину или кабель без её разрезания - достаточно развести фазные провода и просунуть их через отверстие. Подходит для шин шириной до 80–90 мм.

Вторичная цепь должна быть замкнута всегда - при разрыве цепи возникает опасное высокое напряжение! Перед монтажом убедитесь, что все приборы (счётчик, реле) уже подключены к выводам трансформатора. Кабели вторичной цепи рекомендуется использовать сечением 1,5–2,5 мм2, медные, с изоляцией 600 В.

Не используйте трансформатор в качестве защитного элемента - он не рассчитан на отключение аварийных токов, только на измерение и передачу сигнала.

Безопасность и стандарты

Трансформатор тока ТТЕ-125-4000/5А класс точности 0,5S (большой корпус) сертифицирован и соответствует ГОСТ Р 58844-2020 и МЭК 61869-2. Обеспечивает электробезопасность благодаря двойной изоляции и прочной пластиковой оболочке. Коэффициент безопасности FS 10 гарантирует, что при кратковременных перегрузках (например, при пуске двигателей) трансформатор не повредится и продолжит работу.

Преимущества

• Высокая точность класса 0,5S - идеален для коммерческого учёта электроэнергии, где требуется минимизация погрешности;
• Широкое окно 127 мм - удобен для монтажа на массивные шины и кабели без демонтажа;
• Стандартное вторичное напряжение 5 А - совместим с любыми современными измерительными приборами;
• Надёжные винтовые зажимы - исключают плохой контакт и нагрев;
• Устойчив к перегрузкам - FS 10 снижает риск отказа при пусковых токах;
• Произведён EKF - известный бренд с контролируемым качеством и доступной ценой.

Ограничения применения

• Не предназначен для постоянной работы при токах выше 4000 А - возможны искажения показаний и перегрев;
• Запрещено оставлять вторичную цепь разомкнутой - создаётся опасное напряжение до нескольких киловольт;
• Не работает в сетях постоянного тока - только для переменного тока 50 Гц;
• Не следует применять в условиях повышенной вибрации без дополнительной фиксации - хотя корпус прочный, вибрация может ослабить контакты;
• Не подходит для установки вне помещений без дополнительной защиты - не имеет IP-защиты от воды и пыли.

Примеры использования

• Установка в главном ВРУ многоэтажного жилого дома для контроля потребления всей квартиры;
• Измерение тока на входе промышленного станка с мощностью более 100 кВт;
• Подключение к цифровому счётчику в КТП для коммерческого учёта энергии;
• Интеграция в систему автоматического управления насосной станцией для защиты от перегрузки.

Практические советы

• Перед установкой проверьте, чтобы шина или кабель подходили по диаметру - 127 мм - и свободно проходили через окно;
• Обязательно закоротите вторичные выводы перед отключением приборов - так предотвращаете риски поражения;
• Выбирайте нагрузку на вторичной стороне не больше 15 В·А - иначе точность класса 0,5S нарушится;
• При использовании нескольких трансформаторов в одной системе следите, чтобы полярность была одинакова - иначе показания будут неверными;
• Трансформатор тока ТТЕ-125-4000/5А класс точности 0,5S (большой корпус) от EKF - оптимальный выбор для проектов, где нужна точность, надёжность и простота монтажа.
