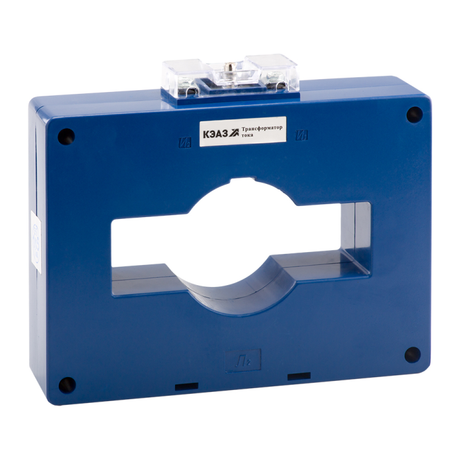

Трансформатор тока измерительный ТТК-125 4000/5А-15ВА-0.5S-УХЛ3 - 239710 КЭАЗ

Трансформатор тока измерительный ТТК-125 4000/5А 15ВА 0,5S УХЛ3 от КЭАЗ предназначен для точного измерения больших переменных токов в цепях до 1000 В. Этот трансформатор тока используется в системах учёта энергии, релейной защите и контроля нагрузки на промышленных объектах. Артикул 239710 соответствует модели с классом точности 0,5S и климатическим исполнением УХЛ3.

Назначение и область применения

Трансформатор тока измерительный ТТК-125 4000/5А 15ВА 0,5S УХЛ3 преобразует высокий первичный ток (до 4000 А) в безопасный вторичный сигнал (5 А) для подключения измерительных приборов: счетчиков, амперметров, реле защиты и устройств автоматизации. Применяется в распределительных устройствах, на вводах крупных потребителей, в промышленных щитах и на подстанциях. Подходит для установки в помещениях с умеренным и холодным климатом благодаря исполнению УХЛ3.

Технические характеристики

• Номинальный первичный ток: 4000 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5S - обеспечивает высокую точность измерений даже при малых токах (от 1% от номинала)
• Номинальная мощность: 15 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Напряжение изоляции: 1000 В - допустимое рабочее напряжение первичной цепи
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ
• Диаметр отверстия: 80 мм - позволяет протянуть через него шины или кабели большого сечения
• Способ монтажа: на монтажную плату с окном - токоведущая часть проходит сквозь сердечник
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Вторичное подключение: винтовые зажимы - надёжное и проверенное соединение
• Фактор ограничения перенапряжения: FS 10 - предотвращает повреждение при аварийных перегрузках
• Сертифицирован по ГОСТ 7746

Совместимость и монтаж

Трансформатор тока измерительный ТТК-125 4000/5А 15ВА 0,5S УХЛ3 совместим с любыми приборами, рассчитанными на входной ток 5 А. Монтируется на монтажную плату или DIN-рейку с использованием крепления, предусмотренного конструкцией. Для правильной установки:

• Пропустите токоведущую шину или кабель через центральное отверстие диаметром 80 мм
• Не замыкайте вторичную обмотку во время монтажа - это опасно!
• Подключайте нагрузку (приборы) только после полной сборки и проверки целостности цепи
• Зажимы вторичной обмотки затягиваются усилием 0,5–0,7 Нм - переусиливать нельзя

Безопасность и стандарты

Трансформатор тока измерительный ТТК-125 4000/5А 15ВА 0,5S УХЛ3 соответствует требованиям ГОСТ 7746 и имеет сертификат соответствия. Конструкция исключает доступ к токоведущим частям при установленном корпусе (защита от прикосновения). Класс точности 0,5S гарантирует безопасность измерений в режимах малой нагрузки, что важно для точного учёта энергии. FS 10 снижает риск пробоя изоляции при кратковременных перегрузках.

Преимущества

• Высокая точность класса 0,5S - идеально для коммерческого учёта электроэнергии
• Широкое отверстие 80 мм - удобство монтажа на массивные шины
• Надёжное винтовое подключение - минимум контактов, меньше отказов
• Климатическое исполнение УХЛ3 - стабильная работа в суровых условиях
• Сертификация по ГОСТ 7746 - соответствие российским нормам качества

Ограничения применения

• Не применяется в постоянном токе - только для переменного тока 50 Гц
• IP20 не защищает от пыли и влаги - запрещена установка в открытых или сырых местах
• Максимальная вторичная нагрузка - 15 В·А; превышение вызывает искажение показаний
• Запрещено работать с разомкнутой вторичной обмоткой - создаёт опасное перенапряжение
• Не предназначается для многократного демонтажа - механическая прочность корпуса ограничена

Примеры использования

• Учёт электроэнергии на вводе в цех с мощностью более 2 МВт
• Подключение к цифровому счётчику в распределительном щите 10 кВ / 0,4 кВ
• Контроль тока в системе управления конвейера на пищевом заводе
• Релейная защита силового трансформатора 10/0,4 кВ
• Автоматизация технологических процессов на металлургическом предприятии

Практические советы

• Выбирайте трансформатор тока ТТК-125 4000/5А 15ВА 0,5S УХЛ3, когда требуется точный учёт при токах выше 1000 А
• Проверьте диаметр провода или шины перед монтажом - он должен свободно проходить через 80 мм
• Используйте только медные жилы сечением до 16 мм2 на вторичной стороне - для сохранения класса точности
• При замене старого трансформатора - сверьте класс точности, номиналы и тип подключения
• Не используйте этот трансформатор тока в качестве защитного - он не рассчитан на отключение при КЗ
