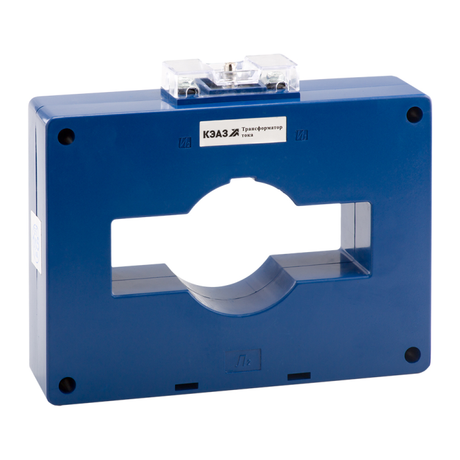

Трансформатор тока ТТК-125 4000/5А кл. точн. 0.5 15В.А измерительный УХЛ3 КЭАЗ 219638

Трансформатор тока измерительный ТТК-125 4000/5А 15ВА 0,5 УХЛ3 от КЭАЗ предназначен для точного измерения переменного тока до 4000 А в цепях напряжением до 1000 В. Он используется в системах учёта, защиты и контроля на промышленных объектах, где важна надёжность и соответствие ГОСТ 7746.

Назначение и область применения

Трансформатор тока измерительный ТТК-125 4000/5А 15ВА 0,5 УХЛ3 преобразует высокий первичный ток (4000 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам - счетчикам, амперметрам, реле защиты. Применяется в распределительных устройствах, щитах автоматики, на подстанциях и в промышленных установках с большими токами: конвейерах, насосных станциях, сварочных комплексах, прокатных станках.

Технические характеристики

• Номинальный первичный ток: 4000 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5 - максимальная погрешность измерения +-0,5%
• Номинальная мощность: 15 В·А - допустимая нагрузка на вторичную обмотку
• Род тока: переменный (AC), частота 50 Гц
• Напряжение изоляции: 1000 В - максимальное рабочее напряжение цепи
• Диаметр окна: 80 мм - позволяет протянуть шины или кабели соответствующего сечения
• Способ монтажа: на монтажную плату, с окном для прохода проводника
• Вторичное подключение: винтовые зажимы - удобны для многожильных и одножильных проводов
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, устойчив к повышенной влажности
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Фактор ограничения перенапряжения: FS 10 - предотвращает повреждение при аварийных перегрузках
• Сертифицирован: да, согласно ГОСТ 7746

Совместимость и монтаж

Трансформатор тока измерительный ТТК-125 4000/5А 15ВА 0,5 УХЛ3 монтируется на металлическую плиту или DIN-рейку через крепёжные отверстия. Проходящий проводник (шину или кабель) вставляется в центральное окно диаметром 80 мм - он не разрезается, что ускоряет установку. Подключение вторичной цепи выполняется к винтовым зажимам: используйте провода сечением не менее 1,5 мм2. Обязательно замыкайте вторичную обмотку перед включением первичного тока - разрыв цепи может вызвать опасное перенапряжение.

Безопасность и стандарты

ТТК-125 соответствует требованиям ГОСТ 7746 и имеет сертификат соответствия. Конструкция обеспечивает защиту от случайного прикосновения к токоведущим элементам (класс защиты IP20). Фактор FS 10 гарантирует, что при кратковременных перегрузках трансформатор не выйдет из строя. Для безопасности рекомендуется использовать в закрытых щитах, исключающих доступ посторонних лиц.

Преимущества

• Высокая точность класса 0,5 - идеально для коммерческого учёта энергии
• Увеличенное окно 80 мм - совместим с крупными медными шинами
• Устойчивость к климатическим условиям УХЛ3 - подходит для холодных и влажных помещений
• Винтовое подключение - надёжное и долговечное соединение
• Защита от перенапряжения (FS 10) - снижает риск выхода из строя при авариях

Ограничения применения

• Не предназначена для постоянной работы при токах выше 4000 А - возможны перегрев и потеря точности
• IP20 не защищает от пыли и брызг - нельзя устанавливать в открытых или сырых местах без корпуса
• Запрещено работать с разомкнутой вторичной цепью - это создаёт опасность высокого напряжения
• Подходит только для переменного тока 50 Гц - не применяется в сетях постоянного тока или частотой 60 Гц
• Максимальная нагрузка 15 В·А - не подключайте более трёх приборов одновременно без проверки суммарной мощности

Примеры использования

• Учёт потребления на главном вводе промышленного предприятия
• Подключение к реле перегрузки в щите управления двигателем 315 кВт
• Измерение тока в системе частотного регулирования на конвейере
• Цифровой счётчик электроэнергии в распределительном пункте 10 кВ / 0,4 кВ

Практические советы

• Проверьте диаметр шины перед установкой - она должна свободно входить в окно 80 мм
• Обязательно соблюдайте полярность при подключении вторичной обмотки - неверная фазировка искажает показания
• При использовании нескольких трансформаторов в одной системе - убедитесь, что все имеют одинаковый класс точности
• После монтажа проведите тест: подайте малый ток и проверьте показания прибора - так вы убедитесь в правильности сборки
• Для длительной эксплуатации в условиях повышенной влажности - дополнительно герметизируйте места подключения
