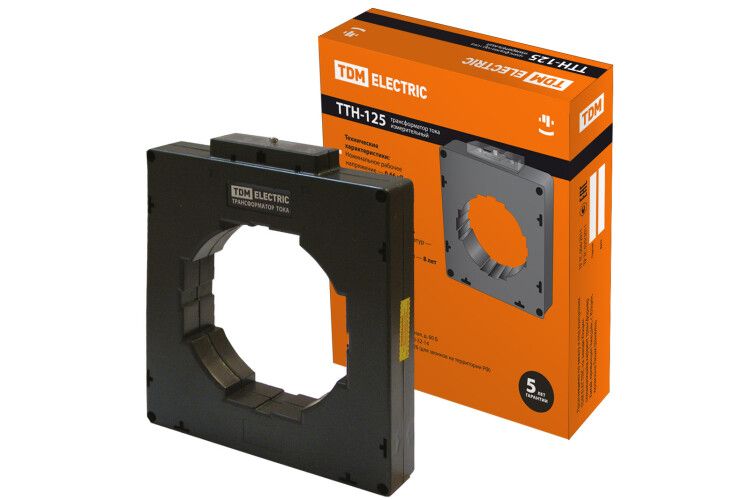

Трансформатор тока ТТН 125/4000/5-15VA/0,5S-Р | SQ1101-1174 TDM

Измерительный трансформатор тока ТТН 125/4000/5-15VA/0,5S-Р от TDM ELECTRIC предназначен для точного измерения больших токов в системах учёта электроэнергии и автоматизации. Его основная задача - преобразовать высокий первичный ток до безопасного уровня для подключения счётчиков, реле и других измерительных устройств.

Назначение и область применения

Трансформатор тока ТТН 125/4000/5-15VA/0,5S-Р используется в цепях с большими токами - например, на вводах зданий, в распределительных щитах, на подстанциях. Он обеспечивает передачу сигнала тока в измерительные приборы, системы АСУЭ, устройства защиты и автоматики. Подходит для установки в помещениях с нормальными условиями эксплуатации.

Технические характеристики

• Первичный ток: 4000 А - максимальный ток, который можно измерять через трансформатор;
• Вторичный ток: 5 А - выходной сигнал, совместимый со стандартными счётчиками и реле;
• Габариты: 125 мм - внутренний диаметр окна, необходимый для прохода шины или кабеля;
• Нагрузка: 15 VA - максимальная мощность, которую может обслуживать вторичная обмотка;
• Класс точности: 0,5S - высокая точность даже при малых нагрузках (от 1% до 120% от номинала);
• Корпус: изготовлен из негорючего самозатухающего пластика - повышает безопасность при перегреве или КЗ;
• Межповерочный интервал: 16 лет - длительный срок между обязательными поверками.

Совместимость и монтаж

ТТН 125/4000/5-15VA/0,5S-Р устанавливается на шину или одножильный кабель диаметром до 125 мм. Для монтажа требуется отключение питания и фиксация корпуса на шине с помощью болтов или хомутов. Вторичная обмотка должна замыкаться только через измерительный прибор - разрыв цепи во время работы опасен!

Подключаются стандартные приборы с входным током 5 А: электронные счётчики, реле защиты, анализаторы качества сети. Убедитесь, что суммарная нагрузка подключённых устройств не превышает 15 VA.

Безопасность и стандарты

Трансформатор тока ТТН 125/4000/5-15VA/0,5S-Р внесён в Госреестр средств измерений РФ, что подтверждает соответствие требованиям законодательства. Корпус выполнен из материалов, соответствующих нормам пожаробезопасности. Применяется в соответствии с ГОСТ Р 8.699–2014 и IEC 61869-2.

Преимущества

• Высокая класс точности 0,5S гарантирует минимальную погрешность даже при слабых токах - важно для точного учёта в режиме малой нагрузки;
• Долгий межповерочный интервал в 16 лет снижает затраты на сервис и простои;
• Негорючий корпус повышает надёжность в условиях возможного перегрева или аварий;
• Стандартный выход 5 А позволяет использовать широкий спектр готовых измерительных приборов без адаптеров.

Ограничения применения

• Не предназначена для постоянной работы при токах выше 4000 А - возможен перегрев и потеря точности;
• Не допускается размыкание вторичной цепи при наличии тока в первичной - создаётся опасное высокое напряжение;
• Не рекомендован для открытых площадок или помещений с повышенной влажностью - отсутствует указание на степень защиты IP;
• Не подходит для импульсных или несинусоидальных токов без предварительной проверки - класс точности 0,5S рассчитан на синусоидальный ток 50 Гц.

Примеры использования

• На главном вводе промышленного объекта для учёта потребляемой энергии;
• В распределительном щите 10(6)/0,4 кВ для подключения многотарифного счётчика;
• В системах автоматического управления компенсацией реактивной мощности;
• Как часть схемы защиты от перегрузки в силовых цепях с током до 4000 А.

Практические советы

• Выбирая ТТН 125/4000/5-15VA/0,5S-Р, проверьте, чтобы внешний диаметр шины или кабеля был меньше 125 мм - иначе он не пройдёт через окно;
• При подключении вторичной цепи используйте провода сечением не менее 2,5 мм2 - минимизируйте потери и нагрев;
• Обязательно закоротите выводы вторичной обмотки перед отключением приборов - это исключит риск возникновения высокого напряжения;
• Проверьте наличие пломбы и номера в госреестре - это требование для легализации показаний счётчика в коммунальных и промышленных учётах.
