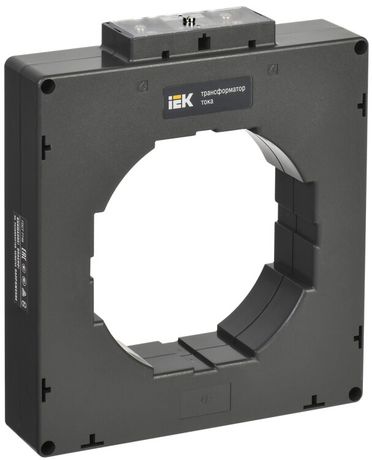

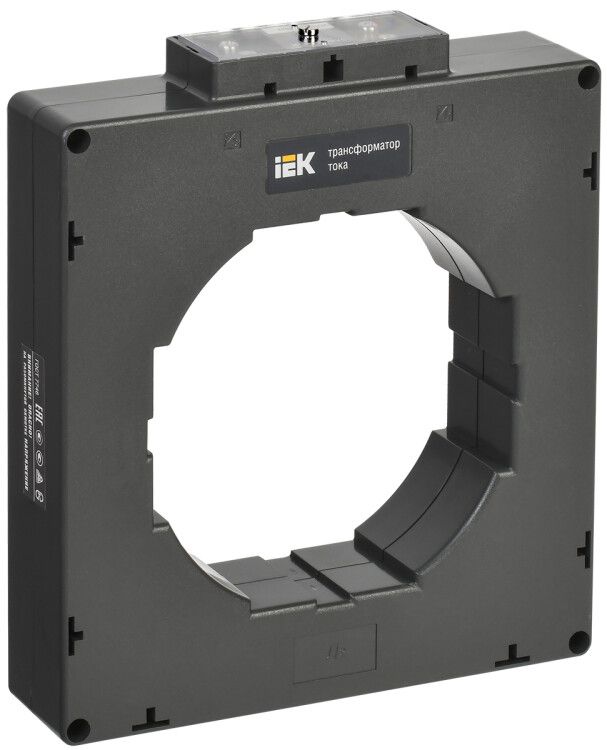

Трансформатор тока ТТИ-125 4000/5А 15ВА класс точн. 0.5S IEK ITT70-3-15-4000

Трансформатор тока ТТИ-125 4000/5А 15ВА класс точности 0,5S от IEK предназначен для точного измерения больших токов в системах учёта электроэнергии и передачи сигналов в устройства защиты и автоматики. Этот трансформатор тока ТТИ-125 применяется в промышленных объектах с напряжением до 660 В и обеспечивает надёжную работу в течение 25 лет.

Назначение и область применения

Трансформатор тока ТТИ-125 4000/5А 15ВА класс точности 0,5S используется в цепях коммерческого и технического учёта электроэнергии. Он преобразует большой первичный ток (до 4000 А) в безопасный вторичный ток (5 А), который можно подключить к счётчикам, реле защиты, измерительным приборам и системам автоматизации. Подходит для установки в распределительных щитах, на шинах подстанций, в промышленных цепях с высокими нагрузками - например, на станках, конвейерах, в системах освещения крупных объектов.

Технические характеристики

• Номинальный первичный ток: 4000 А - способен работать с токами до этой величины без искажений
• Номинальный вторичный ток: 5 А - стандартный выход для подключения измерительных приборов
• Номинальная вторичная полная мощность: 15 В·А - максимальная нагрузка, которую можно подключить ко вторичной цепи
• Класс точности: 0,5S - обеспечивает высокую точность измерений даже при малых токах (от 1% от номинала), что важно для коммерческого учёта
• Рабочее напряжение: 660 В - допустимо применение в сетях до этого уровня
• Габариты: 127×126×130 мм - компактный размер для удобного монтажа в ограниченных пространствах
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытых корпусов
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены
• Тип исполнения: катушечный трансформатор с окном - позволяет установить на шину без разрывов цепи
• Вторичное подключение: штекерный разъём - быстрый и надёжный способ подключения проводов без пайки
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C и в условиях повышенной влажности
• Фактор ограничения перенапряжения: FS 5 - предохраняет от повреждений при возникновении перенапряжений во вторичной цепи

Совместимость и монтаж

Трансформатор тока ТТИ-125 4000/5А 15ВА класс точности 0,5S монтируется на шину через окно (без разрезания проводника). Монтаж выполняется на монтажную плату или внутрь распределительного щита. Штекерный разъём упрощает подключение вторичных цепей - достаточно вставить кабель с соответствующим разъёмом. Для правильной работы необходимо соблюдать полярность: вход первичного тока обозначен, выход вторичного - согласно схеме. Убедитесь, что посадочный диаметр шины совпадает с внутренним размером окна трансформатора - он рассчитан на шины до 120 мм2.

Безопасность и стандарты

Трансформатор тока ТТИ-125 соответствует ГОСТ 7746 и техническим условиям ТУ 3414-001-18461115-2006. Имеет свидетельство об утверждении типа средств измерений и внесён в Госреестр № 28139-12. Защита от прикосновения реализована конструкцией корпуса - доступ к токоведущим частям невозможен при установленном состоянии. Применение в системах учёта электроэнергии легализовано государственными нормами.

Преимущества

• Высокий класс точности 0,5S гарантирует минимальную погрешность даже при низких нагрузках - критично для точного коммерческого учёта
• Штекерный разъём исключает необходимость пайки и снижает риск ошибок при подключении
• Конструкция с окном позволяет устанавливать трансформатор без отключения питания - экономит время при модернизации
• Срок службы 25 лет и стойкость к климатическим воздействиям УХЛ3 обеспечивают долговременную надёжность
• Подтверждённое качество: награда “Лучшее электрооборудование-2005” и сертификаты подтверждают соответствие требованиям

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 требует герметичного корпуса
• Запрещено использовать при вторичной нагрузке выше 15 В·А - превышение вызывает искажения измерений и возможное перегревание
• Не подходит для переменного тока ниже 1% от номинала (40 А) - точность не гарантирована
• Требуется заземление вторичной цепи - без него возможны опасные потенциалы
• Не следует применять в цепях постоянного тока - работает только на переменном токе

Примеры использования

• Установка на главной шине распределительного щита промышленного предприятия для подключения счётчика учёта
• Интеграция в системы автоматического управления насосными станциями с контролем тока
• Подключение к реле защиты в цепях силового оборудования с током до 4000 А
• Измерительный элемент в системах контроля качества электроэнергии на заводах

Практические советы

• Перед монтажом проверьте, чтобы шина проходила свободно через окно трансформатора - габариты окна не указаны, но подходят для типовых шин до 120 мм2
• Не соединяйте более одного измерительного прибора на вторичную обмотку, если суммарная нагрузка превышает 15 В·А - используйте балластные резисторы или последовательное подключение только при расчёте нагрузки
• Обязательно заземлите второй вывод вторичной обмотки - это требование безопасности и стандарта
• При использовании в системах с высокими импульсными помехами рекомендуется экранирование вторичных кабелей
• Проверяйте целостность штекерного разъёма при каждом обслуживании - окисление контактов влияет на точность
