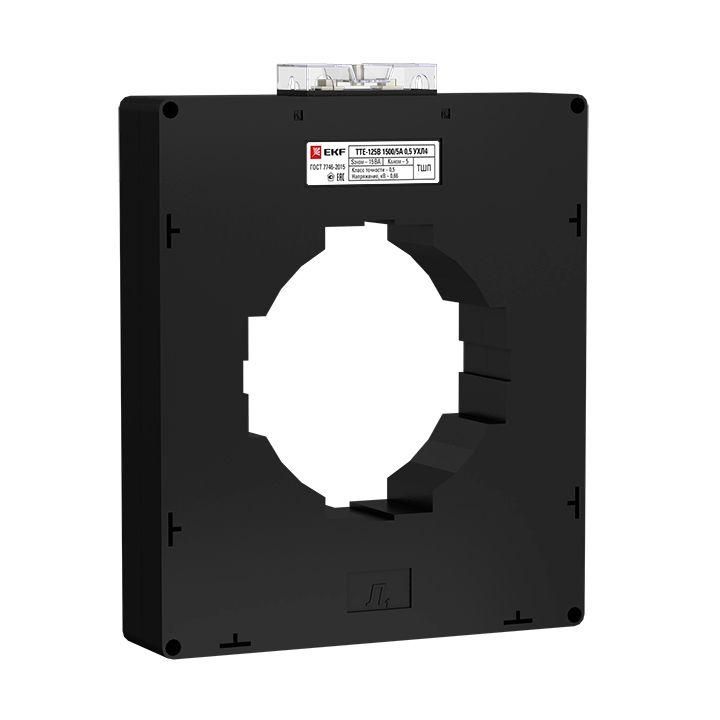

Трансформатор тока ТТЕ-125-4000/5А класс точности 0,5 (большой корпус) EKF PROxima | tte-125B-4000

Трансформатор тока ТТЕ-125-4000/5А класс точности 0,5 (большой корпус) от EKF предназначен для точного измерения больших токов в промышленных сетях и передачи сигнала на счетчики, реле защиты и системы автоматизации. Модель относится к серии PROxima и используется там, где важна надежность и высокая точность измерений.

Назначение и область применения

Трансформатор тока ТТЕ-125-4000/5А преобразует большой первичный ток (до 4000 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам. Он работает в сетях переменного тока 50 Гц с напряжением до 660 В. Применяется в распределительных щитах, КРУ, подстанциях и других объектах, где требуется точный учёт электроэнергии, контроль нагрузки или защита оборудования.

Технические характеристики

• Номинальный первичный ток: 4000 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5 - обеспечивает погрешность не более +-0,5% в рабочем диапазоне
• Диаметр отверстия: 127 мм - позволяет проходить шинам или кабелям большого сечения
• Номинальная вторичная полная мощность: 15 В·А - максимальная нагрузка, которую может обслуживать трансформатор
• Напряжение изоляции: 660 В - допустимый уровень напряжения сети
• Коэффициент безопасности FS 10 - выдерживает перегрузку до 10× номинального тока без повреждения
• Высота: 127 мм
• Тип монтажа: с окном - одноразовый монтаж на шину без разрывов цепи
• Подключение вторичной обмотки: винтовые зажимы - надёжное и удобное для подключения проводов

Совместимость и монтаж

Трансформатор тока ТТЕ-125-4000/5А устанавливается на шину или кабель через открытое окно. Для монтажа не требуется отключать питание - достаточно развести фазы и просунуть проводник через сердечник. Подходит для установки в ячейках КРУ, распределительных щитах, вводных устройствах. Винтовые зажимы позволяют подключать медные провода сечением до 4–6 мм2. Убедитесь, что внешний диаметр шины или кабеля меньше 127 мм - иначе трансформатор не закроется.

Безопасность и стандарты

Трансформатор тока ТТЕ-125-4000/5А соответствует требованиям российских нормативов и имеет сертификат соответствия. Коэффициент безопасности FS 10 гарантирует, что при аварийных перегрузках (например, при КЗ) он не выйдет из строя и сохранит работоспособность. Обязательно соблюдайте правило: вторичная цепь должна быть замкнута - размыкание её под нагрузкой опасно и может вызвать пробой изоляции.

Преимущества

• Высокая точность класса 0,5 - идеально для коммерческого учёта электроэнергии
• Большое отверстие 127 мм - совместим с крупными шинами и многожильными кабелями
• Монтаж без разрыва цепи - снижает время простоя при установке
• Стальной сердечник и прочный корпус обеспечивают долговечность в условиях промышленной среды
• Сертифицирован и рекомендован для использования в системах защиты и автоматики

Ограничения применения

• Не предназначен для постоянной работы при токах выше 4000 А - возможны искажения показаний и перегрев
• Не использовать в цепях постоянного тока - работает только с переменным током 50 Гц
• Вторичную цепь нельзя размыкать при наличии тока в первичной обмотке - риск возникновения высокого напряжения
• Не рассчитан на работу при температуре ниже -25 C или выше +55 C - проверьте условия эксплуатации
• Избыточная нагрузка свыше 15 В·А приведёт к увеличению погрешности - выбирайте приборы с подходящим внутренним сопротивлением

Примеры использования

• Учёт потребления на вводе в промышленный цех с нагрузкой около 4000 А
• Подключение к цифровому счётчику в распределительном щите КРУ-660
• Защита силового трансформатора через реле максимального тока
• Интеграция в систему SCADA для мониторинга нагрузки на конвейере или насосной станции

Практические советы

• Перед монтажом проверьте, чтобы шина была чистой и плотно входила в отверстие - плохой контакт влияет на точность
• При подключении вторичной обмотки используйте экранированный кабель, особенно при длинных трассах - это снизит помехи
• Не подключайте больше одного прибора к одной вторичной обмотке, если суммарная нагрузка превышает 15 В·А - лучше применить два трансформатора
• Обозначьте полярность выводов (L1/L2) - неверное подключение исказит направление потока энергии в учётных системах
• Трансформатор ТТЕ-125-4000/5А от EKF серии PROxima - оптимальный выбор для проектов, требующих сертифицированной и долговечной аппаратуры
