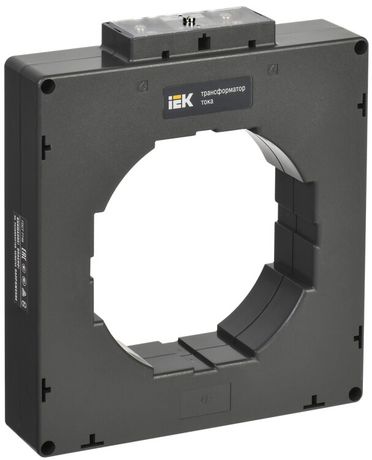

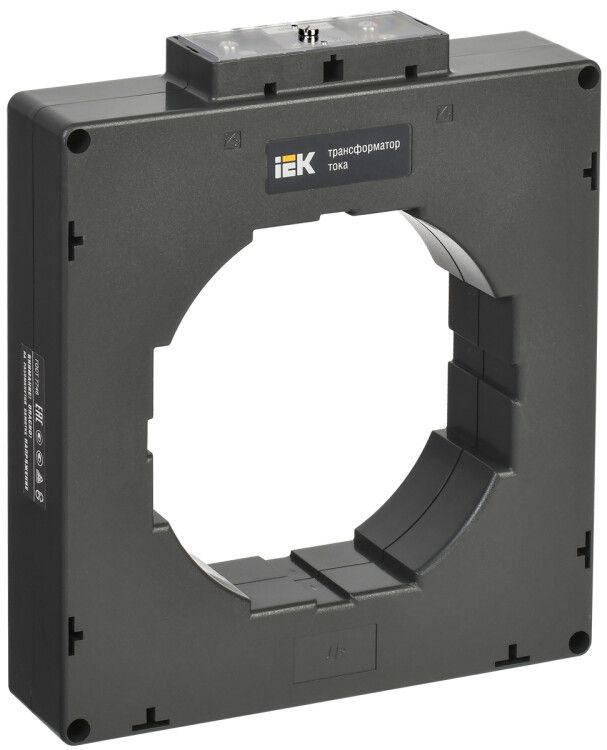

Трансформатор тока ТТИ-125 4000/5А 15ВА класс точности 0.5 - ITT70-2-15-4000 IEK

Трансформатор тока ТТИ-125 4000/5А класс точности 0.5 15ВА от IEK предназначен для преобразования больших токов до 4000 А в безопасный вторичный сигнал 5 А, обеспечивая точную передачу измерительной информации в системы учёта, защиты и автоматизации. Артикул itt70-2-15-4000 соответствует модели, внесённой в госреестр средств измерений.

Назначение и область применения

Трансформатор тока ТТИ-125 4000/5А класс точности 0.5 15ВА используется в цепях коммерческого и технического учёта электроэнергии, где требуется высокая точность измерений. Применяется для подключения счётчиков, реле защиты, измерительных приборов и систем АСКУЭ. Подходит для установки в распределительных устройствах, силовых щитах, на шинах подстанций и в промышленных объектах с большими нагрузками - например, на заводах, в насосных станциях, на транспорте.

Технические характеристики

• Номинальный первичный ток: 4000 А - способен работать с токами до этого значения без перегрузки.
• Номинальный вторичный ток: 5 А - стандартный выход для подключения измерительных приборов.
• Класс точности: 0.5 - погрешность не более +-0,5 % в рабочем диапазоне, что соответствует требованиям для коммерческого учёта.
• Номинальная мощность: 15 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности.
• Рабочее напряжение: 660 В - допустимое напряжение изоляции между первичными и вторичными цепями.
• Тип исполнения: катушечный - проводник проходит через центральное окно, не требует разрывов в цепи.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C и относительной влажности до 95 % при 25 C, подходит для неотапливаемых помещений в умеренном климате.
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены при соблюдении условий.
• Подключение вторичной обмотки: винтовые зажимы - надёжное и проверенное соединение для проводов сечением до 2,5 мм2.
• Способ монтажа: монтажная плата - крепится на DIN-рейку или жёстко к поверхности через отверстия в корпусе.
• Сертификация: есть - соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006, имеет свидетельство об утверждении типа средств измерений №28139-12.

Совместимость и монтаж

Трансформатор тока ТТИ-125 4000/5А класс точности 0.5 15ВА совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А: счётчики, токоизмерительные клещи, реле защиты, аналитические модули АСКУЭ. Монтаж осуществляется путём протягивания одного проводника (или фазы) через центральное окно. Для правильного подключения необходимо:

• Не замыкать вторичную обмотку во время монтажа - это опасно!
• Закрепить трансформатор на DIN-рейке или плате так, чтобы он был доступен для обслуживания.
• Использовать провода сечением не менее 1,5 мм2 и не более 2,5 мм2 для вторичной цепи.
• Обеспечить целостность цепи вторичной обмотки - размыкание под нагрузкой вызывает опасное повышение напряжения.

Безопасность и стандарты

Трансформатор тока ТТИ-125 4000/5А класс точности 0.5 15ВА соответствует ГОСТ 7746 и имеет официальное утверждение типа средств измерений в России. Защита от прикосновения реализована конструкцией корпуса - невозможно случайно задеть токоведущие части. Напряжение изоляции 660 В гарантирует безопасность при работе в сетях до 660 В переменного тока. Сертифицирован для использования в системах учёта, подлежащих контролю Росстандарта.

Преимущества

• Высокая точность класса 0.5 - необходима для коммерческого учёта, исключает споры с потребителями.
• Катушечная конструкция - позволяет установить без отключения питания, экономит время при монтаже и ремонте.
• Долгий срок службы - 25 лет снижают затраты на замену и техобслуживание.
• Проверенная модель - награждена медалью “Лучшее электрооборудование-2005”, внесена в госреестр, что подтверждает её соответствие нормам.
• Винтовой контакт - надёжнее, чем пружинные клеммы, особенно при постоянных вибрациях.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не защищает от пыли, влаги и механических воздействий.
• Не подходит для импульсных или несинусоидальных токов - возможны искажения измерений.
• Максимальная нагрузка 15 В·А - нельзя подключать несколько приборов одновременно, если суммарная мощность превышает этот предел.
• Только для однофазных цепей - не использовать в трёхфазных системах без комплекта из трёх экземпляров.
• Не рекомендован для установки в местах с постоянными перегревами выше +40 C - риск снижения точности и срока службы.

Примеры использования

• Установка на главной вводной шине в промышленном щите для контроля расхода электроэнергии предприятия.
• Подключение к счётчику в распределительном пункте на элеваторе или водоканале.
• Интеграция в систему автоматического отключения при перегрузках на линии 660 В.
• Измерение тока в цепи двигателя 315 кВт, где ток близок к 400 А, а трансформатор даёт точный сигнал 5 А для реле.

Практические советы

• Перед монтажом проверьте, что первичный ток в цепи не превышает 4000 А - превышение может привести к перегреву и искажению показаний.
• Выбирайте вторичную нагрузку (счётчик+провод) так, чтобы сумма была ≤15 В·А. Например, счётчик 10 В·А + провода 3–4 В·А = допустимо.
• При использовании нескольких трансформаторов в одной системе - используйте одинаковые модели и типы подключения для согласованности измерений.
• При замене старого трансформатора - сохраняйте полярность подключения вторичной обмотки, иначе счётчик будет считать в обратную сторону.
• Для удобства монтажа на шинах - выбирайте место с достаточным свободным пространством вокруг окна, чтобы легко продеть проводник.
