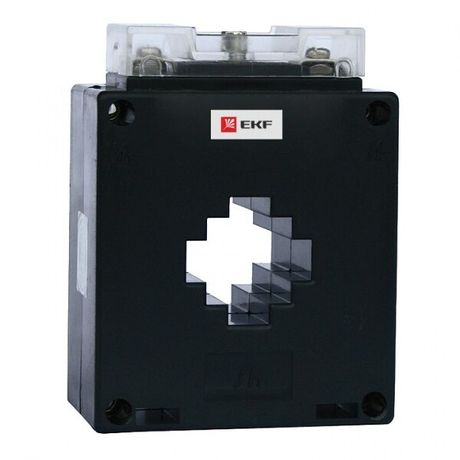

Трансформатор тока ТТЭ-30-100/5А класс точности 0,5S PROxima | tc-30-100-0.5S EKF

Трансформатор тока ТТЭ-30-100/5А класс точности 0,5S от EKF предназначен для измерения тока в цепях до 100 А с высокой точностью, применяется в системах учёта электроэнергии и контроля нагрузки. Артикулы tc-30-100-0.5s и tc-30-100-0.5 s соответствуют одной модели.

Назначение и область применения

Трансформатор тока ТТЭ-30-100/5А преобразует большой первичный ток (до 100 А) в меньший вторичный (5 А), который безопасно можно подключить к измерительным приборам - счетчикам, амперметрам, устройствам защиты. Подходит для установки в распределительных щитах, на вводах объектов, в системах автоматизации зданий и промышленного оборудования.

Технические характеристики

• Первичный ток: 100 А - максимальный рабочий ток, который может проходить через сердечник без повреждений;
• Вторичный ток: 5 А - стандартный выходной сигнал для подключения измерительных приборов;
• Класс точности: 0,5S - обеспечивает погрешность не более +-0,5% в широком диапазоне нагрузок, включая малые токи (от 1% от номинала);
• Тип конструкции: проходной - монтируется на шину или кабель без разрыва цепи;
• Рабочее напряжение: до 1 кВ - допустимо применение в сетях до 1000 В переменного тока;
• Частота: 50 Гц - оптимизирован для стандартной сети РФ и стран СНГ.

Совместимость и монтаж

ТТЭ-30-100/5А совместим со всеми приборами, рассчитанными на входной ток 5 А: электронные и механические счётчики, реле защиты, контроллеры. Монтаж выполняется путём протяжения фазного провода через центральное отверстие трансформатора - разрыв цепи не требуется. Убедитесь, что диаметр провода позволяет свободно пройти внутрь; рекомендованная площадь сечения - до 4–6 мм2 для одножильного медного провода. Клеммы вторичной обмотки подключаются строго согласно полярности (маркировка “K1” и “K2”).

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 8.699-2014 и международными нормами IEC 61869. Обеспечивает гальваническую развязку между силовой цепью и измерительной системой, снижает риск поражения током при обслуживании. Корпус выполнен из термостойкого материала, устойчив к перегреву при длительной работе на пределе нагрузки.

Преимущества

• Высокая точность класса 0,5S позволяет использовать ТТЭ-30-100/5А в коммерческом учёте энергии - требование законодательства для платёжных систем;
• Узкий диапазон погрешности даже при малых токах (например, ночью или при минимальной нагрузке) делает его надёжнее обычных моделей класса 0,5;
• Монолитная конструкция исключает необходимость регулярного обслуживания;
• Поддерживает работу в условиях колебаний температур от –25C до +55C.

Ограничения применения

• Не предназначена для постоянной работы выше 100 А - превышение вызывает перегрев и потерю точности;
• Запрещено замыкание вторичной обмотки без нагрузки - это может повредить изоляцию и вывести прибор из строя;
• Не используется в цепях постоянного тока - работает только с переменным током частотой 50 Гц;
• Не подходит для установки в помещениях с повышенной влажностью без дополнительной герметизации корпуса.

Примеры использования

• Установка на вводном автомате в жилом доме для точного учёта потребления электроэнергии;
• Интеграция в промышленную автоматику - контроль тока насосов, компрессоров, конвейеров;
• Подключение к системам SCADA для удалённого мониторинга нагрузки на участках производства;
• Обновление старых счётчиков на новые цифровые - ТТЭ-30-100/5А легко адаптируется под современные устройства учёта.

Практические советы

• Выбирая место установки, проверьте, чтобы вокруг трансформатора было достаточно места для доступа к клеммам - минимум 5 см с каждой стороны;
• При использовании нескольких ТТЭ-30-100/5А в одном щите соблюдайте одинаковое направление намотки всех проводов - это гарантирует правильную сумму показаний;
• Перед запуском системы обязательно проверьте целостность вторичной цепи: отсутствие обрывов и наличие нагрузки (например, счётчика) на выводах K1-K2;
• Для долговечности избегайте механических воздействий - не затягивайте кабели слишком сильно, не используйте инструменты для защёлкивания корпуса.
