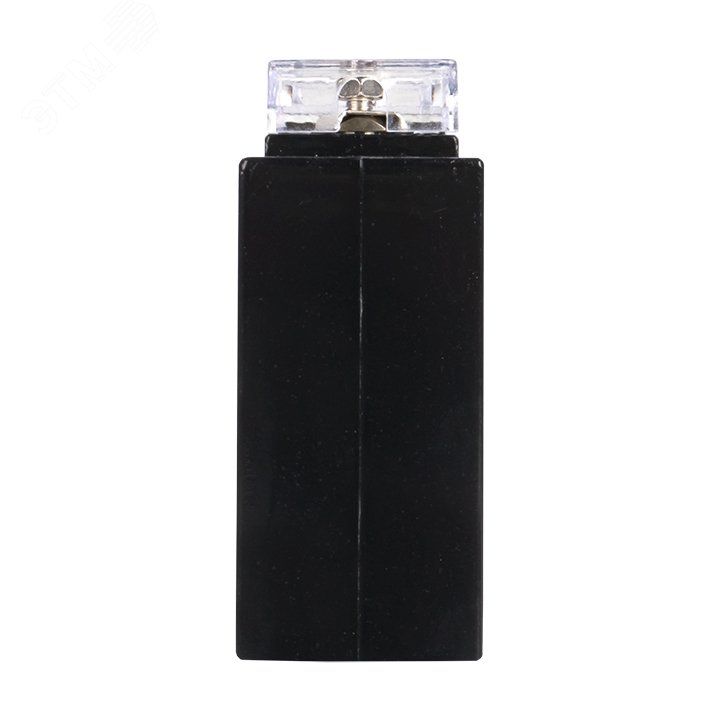

Трансформатор тока ТТЕ-40-500/5А класс точности 0,5S EKF - tte-40-500-0.5S

Трансформатор тока ТТЕ-40-500/5А класс точности 0,5S от EKF предназначен для точного измерения тока в цепях переменного тока до 660 В и передачи сигнала на счетчики, реле защиты и другие измерительные устройства. Этот трансформатор тока используется там, где важна высокая точность учёта электроэнергии - например, в промышленных распределительных щитах.

Назначение и область применения

Трансформатор тока ТТЕ-40-500/5А класс точности 0,5S преобразует большой первичный ток (до 500 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам. Он применяется в системах учёта электроэнергии, автоматизации и защите оборудования в сетях с частотой 50 Гц и напряжением до 660 В. Подходит для установки в ВРУ, ШР, ящики управления и другие распределительные устройства.

Технические характеристики

• Тип: трансформатор тока с окном (проходной)
• Номинальный первичный ток: 500 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5S - обеспечивает высокую точность измерений даже при малых нагрузках (от 1% от номинала)
• Номинальное напряжение: 660 В
• Частота: 50 Гц
• Исполнение: монолитная конструкция с проходным окном для однократного протягивания провода

Совместимость и монтаж

Трансформатор тока ТТЕ-40-500/5А класс точности 0,5S монтируется на шину или кабель без разрыва цепи - достаточно просунуть фазный провод через окно. Для работы требуется замкнутая вторичная цепь: выводы S1 и S2 должны быть обязательно подключены к измерительному прибору или шунту. Размыкание вторичной цепи при работе - опасно! Может возникнуть перенапряжение.

Подходит для медных и алюминиевых жил с посадочным диаметром, соответствующим внутреннему размеру окна. Убедитесь, что провод не повреждён и плотно проходит через окно - зазор снижает точность.

Безопасность и стандарты

Трансформатор тока ТТЕ-40-500/5А класс точности 0,5S соответствует требованиям ГОСТ Р 8.629-2018 и международному стандарту IEC 61869-2 для трансформаторов тока класса 0,5S. Обеспечивает электробезопасность при работе в сетях до 660 В. Никогда не допускайте холостого хода вторичной обмотки - это создаёт риск пробоя изоляции и поражения током.

Преимущества

• Высокий класс точности 0,5S позволяет точно измерять ток даже при низких нагрузках - важно для коммерческого учёта
• Проходное исполнение упрощает монтаж: не требует отключения питания или разрезания провода
• Стабильная работа при температурных колебаниях и длительных нагрузках
• Конструкция из прочного компаунда защищена от внешних воздействий

Ограничения применения

• Не предназначен для постоянных токов - работает только с переменным током 50 Гц
• Не рассчитан на сверхтоки выше 500 А - возможны перегрев и выход из строя
• Запрещено использовать с разомкнутой вторичной цепью - даже кратковременно
• Не следует применять в условиях повышенной вибрации без дополнительной фиксации

Примеры использования

• Учёт потребления энергии на вводе в промышленный цех
• Подключение к многотарифному счётчику в распределительном щите
• Защита двигателя через реле перегрузки
• Автоматизация технологических линий с контролем тока

Практические советы

• Перед монтажом проверьте целостность изоляции и отсутствие механических повреждений корпуса
• При подключении вторичной цепи используйте кабели с сечением не менее 2,5 мм2 - это минимизирует потери
• Обязательно закрепите трансформатор тока ТТЕ-40-500/5А класс точности 0,5S на шине или платформе - он имеет массу и вибрация может вызвать контактные проблемы
• При замене или обслуживании всегда отключайте питание и убедитесь, что вторичная цепь замкнута через тестовый блок или шунт
• Для точного учёта выбирайте трансформатор тока с классом 0,5S именно тогда, когда требуется соответствие нормам коммерческого учёта (например, по закону № 102-ФЗ)
