Трансформатор тока ТТЭ-А-25/5А класс точности 0,5 PROxima | tc-a-25 EKF tte-a-25

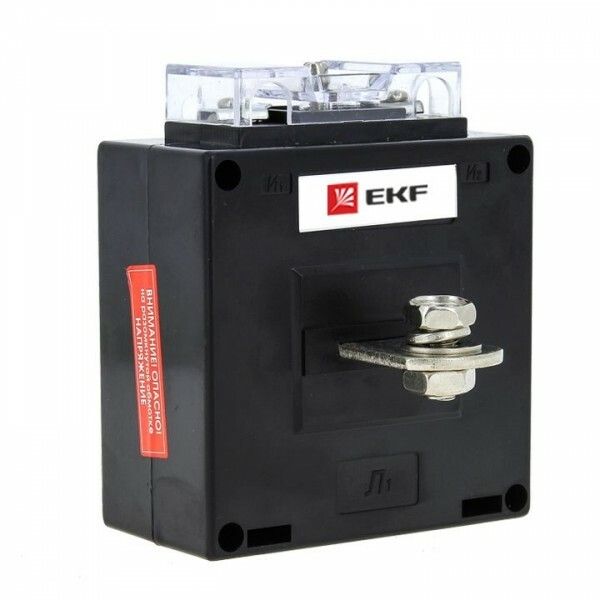

Трансформатор тока ТТЭ-А-25/5А класс точности 0,5 от EKF предназначен для преобразования высоких токов в безопасные уровни для измерительных приборов и систем защиты. Этот однофазный трансформатор тока используется в сетях до 660 В, 50 Гц, особенно там, где требуется точный учёт электроэнергии - например, в распределительных щитах. Артикулы tc-a-25 и tte-a-25 соответствуют одной модели из серии PROxima.

Назначение и область применения

Трансформатор тока ТТЭ-А-25/5А класс точности 0,5 служит для снижения значения тока в первичной цепи до уровня, совместимого с измерительными приборами - счетчиками, амперметрами, реле защиты и автоматикой. Применяется в сетях переменного тока с частотой 50 Гц и напряжением до 660 В. Чаще всего устанавливается во вводно-распределительных устройствах (ВРУ), силовых щитах и на участках контроля потребления энергии.

Технические характеристики

• Номинальный первичный ток: 25 А - максимальный ток, который трансформатор может точно измерять;
• Номинальный ток вторичной обмотки: 5 А - выходной сигнал, подаваемый на приборы; стандартный уровень для большинства измерительных устройств;
• Класс точности: 0,5 - погрешность измерения не более +-0,5% в рабочем диапазоне нагрузки;
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности;
• Частота: 50 Гц - оптимальна для сетей России и стран СНГ;
• Напряжение изоляции: 660 В - допустимое напряжение сети, в которой работает трансформатор;
• Коэффициент безопасности FS: 10 - при перегрузке ток может достигать 250 А (10×25 А), но трансформатор сохраняет работоспособность без повреждений;
• Степень защиты: IP00 - нет защиты от внешних воздействий; корпус открытый, требует установки внутри закрытых щитов;
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температурах от –45 C до +55 C, в условиях повышенной влажности и запыленности;
• Тип подключения: винтовое - для вторичной обмотки;
• Монтажное исполнение: с шиной - ток проходит через внутреннюю металлическую шину, которая одновременно является проводником первичной цепи;
• Способ монтажа: монтажная плата - крепится на DIN-рейку или жестко фиксируется на плате внутри щита;
• Нормативный документ: ГОСТ 7746-2001 - соответствие требованиям государственного стандарта на трансформаторы тока.

Совместимость и монтаж

Трансформатор тока ТТЭ-А-25/5А имеет встроенную шину, поэтому он надевается прямо на медную или алюминиевую шину первичной цепи. Для подключения вторичной обмотки используются винтовые зажимы - подходят провода сечением до 2,5 мм2. Монтаж выполняется на DIN-рейку или специальную площадку внутри распределительного щита. Обязательно соблюдайте полярность: вход первичной шины помечен, выход вторичной обмотки должен быть замкнут на нагрузку - разрыв цепи вторичной обмотки недопустим!

Безопасность и стандарты

Трансформатор тока ТТЭ-А-25/5А сертифицирован и соответствует ГОСТ 7746-2001. Коэффициент безопасности FS=10 обеспечивает отказоустойчивость при кратковременных перегрузках до 250 А. Однако из-за степени защиты IP00 трансформатор нельзя использовать вне защищённых корпусов - риск поражения током и механических повреждений высок. Все работы должны выполняться при отключенном питании.

Преимущества

• Высокая точность класса 0,5 позволяет применять его для коммерческого учёта электроэнергии;
• Широкий диапазон рабочих температур делает его пригодным для холодных регионов и неотапливаемых помещений;
• Фиксация на шине исключает необходимость отключения питания при установке - достаточно развести шины и надеть трансформатор;
• Совместим с большинством стандартных измерительных приборов благодаря выходному току 5 А;
• Поддерживается производителем EKF - доступны аналоги и запчасти в рамках серии PROxima.

Ограничения применения

• Не подходит для установки на открытом воздухе или в сырых помещениях без корпуса - степень защиты IP00 не предохраняет от влаги и пыли;
• Запрещено оставлять вторичную обмотку разомкнутой - это вызывает опасное повышение напряжения и возможен пробой изоляции;
• Максимальная нагрузка на вторичную обмотку - 5 В·А; подключение нескольких приборов требует проверки суммарной мощности;
• Не предназначен для постоянной работы выше 25 А - длительная перегрузка снизит срок службы и точность.

Примеры использования

• Учёт электроэнергии в ВРУ торгового центра;
• Подключение к цифровому счётчику в промышленном щите;
• Защита двигателя через реле перегрузки в системе конвейера;
• Контроль тока в системе освещения крупного объекта с использованием контроллеров.

Практические советы

• Перед установкой проверьте, что ток в первичной цепи не превышает 25 А - иначе точность будет нарушена;
• Обязательно используйте перемычку или нагрузку на выводах вторичной обмотки - даже при отключении прибора;
• Выбирайте провода вторичной цепи с минимальной длиной и достаточным сечением - чтобы не превысить 5 В·А;
• При монтаже на шину убедитесь, что контакт между шиной и трансформатором плотный - плохой контакт увеличивает погрешность;
• Для многоканальных решений используйте несколько таких трансформаторов - каждый на свою фазу или группу нагрузок.
