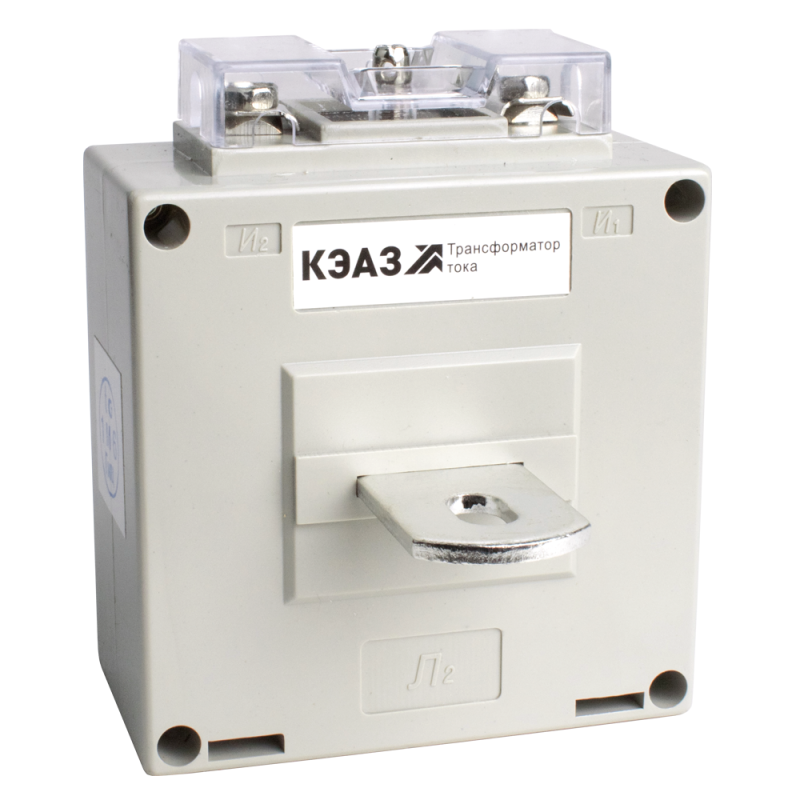

Измерительный трансформатор тока ТТК-А-25/5А-5ВА-0,5-УХЛ3-КЭАЗ - 282975

Трансформатор тока ТТК-А-25/5А-5ВА-0,5-УХЛ3 от КЭАЗ предназначен для точного измерения тока в цепях до 0,66 кВ и передачи сигнала в устройства защиты, автоматики и учёта. Модель выполнена с встроенной шиной, что упрощает монтаж в распределительных щитах и панелях.

Назначение и область применения

Трансформатор тока ТТК-А-25/5А-5ВА-0,5-УХЛ3 используется для преобразования высоких значений рабочего тока в безопасный уровень, подходящий для подключения измерительных приборов, реле защиты и систем автоматизации. Применяется в сетях переменного тока 50 Гц с номинальным напряжением до 0,66 кВ. Подходит для установки в распределительных устройствах, ячейках КРУ, щитах управления и на участках с постоянными нагрузками - например, на входах оборудования, в цепях питания насосов, компрессоров, конвейеров.

Технические характеристики

• Номинальный первичный ток: 25 А - максимальный ток, который трансформатор может точно измерять;
• Номинальный вторичный ток: 5 А - выходной сигнал, подаваемый на приборы; совместим с большинством стандартных измерительных устройств;
• Класс точности: 0,5 - обеспечивает погрешность не более +-0,5% в рабочем диапазоне, соответствует требованиям для коммерческого учёта энергии;
• Монтажное исполнение: с шиной - токоведущая шина проходит через внутреннее отверстие, не требует разрывов в цепи;
• Вторичное подключение: винтовые зажимы - надёжное и проверенное соединение, допускает многократную переподключку;
• Фактор ограничения перенапряжения FS 10 - защищает вторичную обмотку от повышения напряжения при обрыве цепи нагрузки;
• Корпус: литой, самозатухающий пластик - не поддерживает горение, соответствует нормам пожаробезопасности;
• Степень защиты от прикосновения: да - предотвращает случайный контакт с токоведущими частями;
• Климатическое исполнение: УХЛ3 - рассчитан на работу в условиях повышенной влажности, температур от −40C до +40C;
• Номинальная вторичная полная мощность: 0 В·А - указание отсутствия указанной нагрузки в спецификации; фактическая нагрузка должна выбираться пользователем, исходя из подключённых приборов.

Совместимость и монтаж

Трансформатор тока ТТК-А-25/5А-5ВА-0,5-УХЛ3 устанавливается на токоведущую шину или одиночный кабель сечением, соответствующим номинальному току 25 А. Поскольку диаметр отверстия не указан, необходимо проверить физическую совместимость с имеющейся шиной или кабелем перед монтажом. Для подключения вторичной цепи используются винтовые клеммы - рекомендуется использовать медные наконечники с гильзами. Корпус имеет прозрачную крышку, которая позволяет опломбировать клеммы после подключения - важно соблюдать процедуру пломбирования для сертифицированного учёта.

Безопасность и стандарты

Трансформатор тока ТТК-А-25/5А-5ВА-0,5-УХЛ3 соответствует требованиям ГОСТ Р 52734-2007 (трансформаторы тока для измерения и защиты). Конструкция обеспечивает защиту от прикосновения к токоведущим элементам, а материал корпуса не поддерживает горение. Наличие фактора FS 10 снижает риск возникновения опасных перенапряжений при обрыве вторичной цепи - важное условие безопасности при обслуживании.

Преимущества

• Высокая класс точности 0,5 - идеально для коммерческого учёта электроэнергии;
• Встроенная шина - не требуется разрезать провода, монтаж быстрый и минимален по трудозатратам;
• Закрытый литой корпус - долговечность, устойчивость к влаге и механическим воздействиям;Прозрачная крышка - возможность визуального контроля и легальной пломбировки без вскрытия;
• Климатическое исполнение УХЛ3 - работает в суровых условиях промышленных объектов;
• Производитель КЭАЗ - известный российский бренд с проверенным качеством в сфере среднего и низкого напряжения.

Ограничения применения

• Не предназначен для работы с постоянным током - только переменный ток 50 Гц;
• Номинальная вторичная мощность не указана - необходимо самостоятельно рассчитывать суммарную нагрузку подключённых приборов (например, счетчиков, реле);
• Отсутствие данных о диаметре отверстия - возможна несовместимость с крупными шинами или кабелями, требует предварительной проверки;
• Не следует применять в цепях с импульсными или несинусоидальными токами - класс точности 0,5 гарантируется только при синусоидальном токе;
• Вторичная цепь никогда не должна быть разомкнута во время работы - даже с FS 10 существует риск повреждения обмотки при длительном обрыве.

Примеры использования

• Подключение к электросчётчику в щите учёта на предприятии;
• Интеграция в систему автоматического отключения при перегрузке на линии питания станка;
• Контроль тока в цепи конвейера с реле защиты;
• Измерение потребления в распределительной камере КРУ-0,4 кВ;
• Система дистанционного мониторинга энергопотребления в жилом комплексе.

Практические советы

• Перед установкой убедитесь, что внешний диаметр вашей шины или кабеля помещается в корпус - если диаметр отверстия не указан, сверьтесь с чертежом или образцом;
• Выбирайте вторичную нагрузку так, чтобы её полная мощность не превышала возможности трансформатора - типичные значения: 2–5 В·А для современных цифровых счётчиков;
• Обязательно используйте перемычки или замыкатели на клеммах при отключении приборов - это предотвратит возникновение перенапряжения;
• После монтажа обязательно запломбируйте прозрачную крышку - это обязательное требование для поверки и коммерческого учёта;
• Проверьте направление тока - маркировка “P1” и “P2” на шине должна соответствовать потоку энергии от источника к нагрузке.
