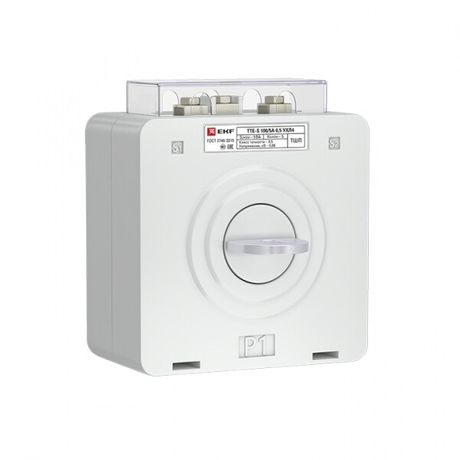

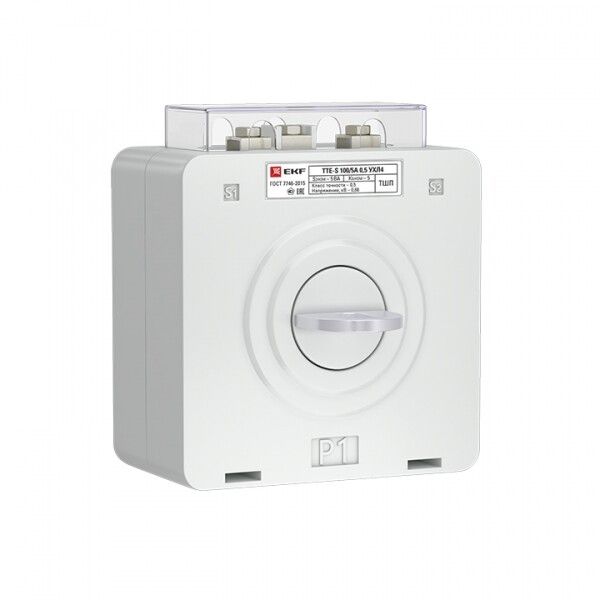

Трансформатор тока ТТЕ-A-750/5А с клеммой напряжения класс точности 0,5S PROxima | tte-S-750-0.5S EKF

Трансформатор тока ТТЕ-A-750/5А с клеммой напряжения класс точности 0,5S от бренда EKF серии PROxima предназначен для точного измерения тока в силовых цепях переменного тока и передачи сигнала на счетчики, реле защиты и системы автоматизации. Он работает в сетях до 660 В и подходит для установки в распределительных щитах.

Назначение и область применения

Трансформатор тока ТТЕ-A-750/5А используется для преобразования высоких значений рабочего тока (до 750 А) в безопасный для измерительных приборов сигнал - 5 А. Это позволяет подключать счетчики электроэнергии, устройства защиты, контрольно-измерительную аппаратуру и системы АСУ ТП без прямого контакта с основной силовой цепью.

Области применения: вводно-распределительные устройства (ВРУ), комплектные трансформаторные подстанции (КТП), промышленные станции управления, объекты ЖКХ и коммунального хозяйства. Особенно эффективен там, где требуется высокая точность учета - например, для коммерческого расчета потребления энергии.

Технические характеристики

• Номинальный первичный ток: 750 А - максимальный постоянный ток, который трансформатор может измерять без потери точности;
• Номинальный вторичный ток: 5 А - выходной ток, совместимый со стандартными измерительными приборами;
• Класс точности: 0,5S - обеспечивает погрешность не более +-0,5% в широком диапазоне нагрузок, включая малые токи (от 1% от номинала);
• Номинальное напряжение: 660 В - максимальное напряжение сети, для которой допустима установка;
• Номинальная вторичная полная мощность: 10 ВА - максимальная нагрузка, которую можно подключить ко вторичной обмотке без снижения точности;
• Коэффициент безопасности (FS): 10 - при перегрузках ток может достигать 10×750 = 7500 А без повреждения трансформатора; при этом он сохраняет работоспособность и не выдает искажённый сигнал;
• Исполнение: однофазный - предназначен для работы в одной фазе трехфазной системы или в однофазных цепях;
• Подключение вторичной обмотки: винтовое - надежное и удобное для многократного демонтажа;
• Монтаж: с шиной - устанавливается прямо на токоведущую шину без необходимости разрывать цепь;
• Сертификация: да - соответствует требованиям ГОСТ и имеет документально подтвержденную соответствие нормам безопасности.

Совместимость и монтаж

Трансформатор тока ТТЕ-A-750/5А монтируется на шину сечением, соответствующим его внутреннему проходному отверстию. Диаметр прохода рассчитан на стандартные медные или алюминиевые шины, используемые в распределительных щитах. Установка выполняется без отключения питания - достаточно зафиксировать корпус на шине и подключить провода к винтовым зажимам на клемме.

Вторичная цепь должна замыкаться исключительно через измерительные приборы или реле. Размыкание вторичной обмотки при наличии тока в первичной цепи недопустимо - это вызывает опасное повышенное напряжение на выводах!

Совместим с большинством современных цифровых и механических счетчиков, реле защиты типа РЗА, контроллерами PLC и системами сбора данных, работающими на входе 5 А.

Безопасность и стандарты

Трансформатор тока ТТЕ-A-750/5А соответствует требованиям ГОСТ Р 8.649-2018 и международным стандартам IEC 61869. Его конструкция гарантирует гальваническую развязку между первичной и вторичной цепями, что предотвращает поражение электрическим током при работе с измерительными приборами.

Класс точности 0,5S позволяет использовать его в коммерческом учете энергии - такие трансформаторы обязательны для установки на предприятиях с договорами на оплату по показаниям счетчиков.

Преимущества

• Высокая точность даже при малых нагрузках благодаря классу 0,5S - идеален для учета в условиях переменной нагрузки;
• Удобство монтажа «на шину» - экономит время при установке и модернизации щитов;
• Защита от перегрузок - коэффициент FS 10 обеспечивает долговечность при кратковременных скачках тока;
• Стандартное вторичное подключение 5 А - совместимость с тысячами существующих приборов;
• Наличие клеммы напряжения - позволяет одновременно подключать и токовые, и напряжения цепи для комплексного учета.

Ограничения применения

• Не предназначен для постоянной работы при токах выше 750 А - возможны искажения показаний и перегрев;
• Не следует применять в сетях постоянного тока - работает только с переменным током 50 Гц;
• Вторичная цепь всегда должна быть замкнута - разрыв при включенном первичном токе опасен!
• Не рекомендован для установки вне закрытых щитов - требует защиты от внешних воздействий (пыли, влаги, механических ударов).

Примеры использования

• Учет электроэнергии на вводе в производственный цех с нагрузкой около 700–750 А;
• Подключение к цифровому счетчику в КТП для передачи данных в систему АСКУЭ;
• Измерение тока в цепи питания насосной станции с частотным регулятором;
• Контроль нагрузки на главной шине распределительного щита жилого дома.

Практические советы

• Перед монтажом проверьте, чтобы шина имела достаточное сечение и плотно прилегала к контактной поверхности трансформатора - плохой контакт увеличивает нагрев и влияет на точность;
• При подключении вторичной обмотки используйте провода сечением не менее 2,5 мм2 - это минимизирует потери и погрешности;
• Если планируете подключать несколько приборов к одному трансформатору, суммарная нагрузка не должна превышать 10 ВА - проверьте суммарную мощность всех подключаемых устройств;
• При замене старого трансформатора - сверьте класс точности: 0,5S обязателен для коммерческого учета, 0,5 - допустим для технического учета;
• Трансформатор ТТЕ-A-750/5А от EKF серии PROxima - один из немногих в своем классе с клеммой напряжения, позволяющей собирать полную информацию о мощности одним устройством - это упрощает схему и снижает количество элементов в щите.
