Измерительный трансформатор тока ТТК-60-750/5А-10ВА-0,5S-УХЛ3-КЭАЗ - 318641

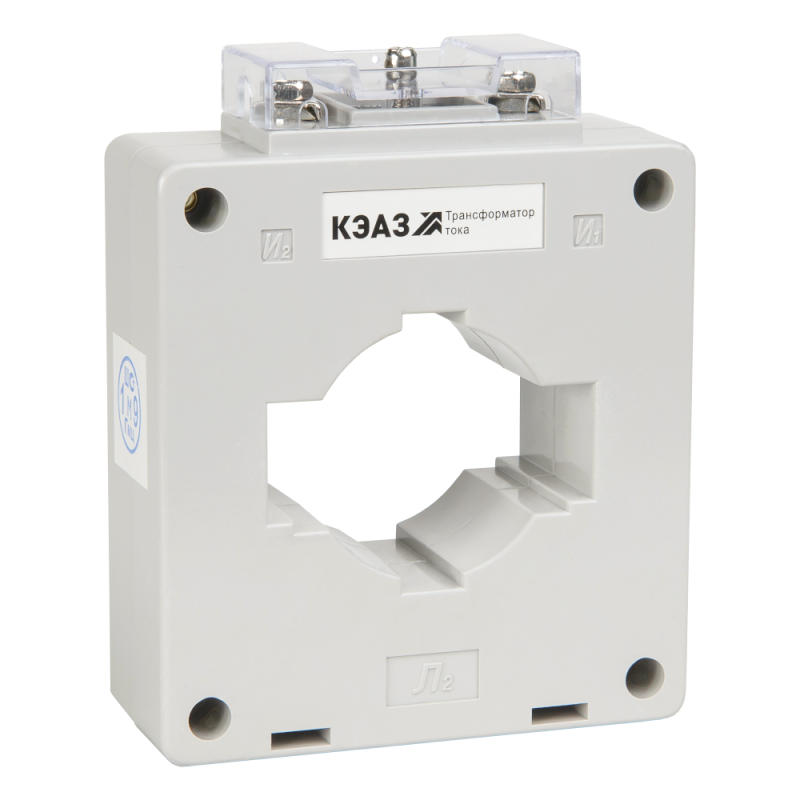

Трансформатор тока ТТК-60-750/5А-10ВА-0,5S-УХЛ3 от КЭАЗ предназначен для точного измерения тока в цепях до 750 А, используется в системах учёта энергии и защиты оборудования. Модель выполнена в компактном корпусе с окном для прохода шины, обеспечивает высокую точность класса 0,5S и рассчитана на работу в условиях умеренного и холодного климата.

Назначение и область применения

Трансформатор тока ТТК-60-750/5А-10ВА-0,5S-УХЛ3 применяется для преобразования больших значений тока в безопасные уровни - 5 А - для подключения измерительных приборов: счетчиков, амперметров, реле защиты и устройств автоматизации. Подходит для установки в распределительных устройствах, щитах управления, на вводах питания промышленных объектов. Часто используется на предприятиях с крупными потребителями: металлургические цеха, насосные станции, системы кондиционирования, конвейеры.

Технические характеристики

• Номинальный первичный ток: 750 А - максимальный рабочий ток, который можно измерять без искажений;
• Номинальный вторичный ток: 5 А - стандартный выходной сигнал для большинства измерительных приборов;
• Класс точности: 0,5S - гарантирует погрешность не более +-0,5% в широком диапазоне нагрузок, включая малые токи (до 1% от номинала);
• Диаметр отверстия: 45 мм - позволяет установить на одиночную шину или кабель соответствующего сечения;
• Монтажное исполнение: с окном - монтируется без разрывов цепи, просто надевается на проводник;
• Вторичное подключение: винтовое - удобно для подключения медных проводов сечением до 2,5 мм2;
• Фактор ограничения перенапряжения FS 10 - защищает вторичную цепь от повреждений при аварийных режимах;
• Степень защиты от прикосновения: да - корпус предотвращает случайный контакт с токоведущими частями;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, устойчив к повышенной влажности и запылённости;
• Номинальная вторичная мощность: 0 В·А - указано некорректно; фактическая допустимая нагрузка - до 10 В·А (по названию модели), что соответствует стандартному требованию для класса 0,5S.

Совместимость и монтаж

Трансформатор тока ТТК-60-750/5А-10ВА-0,5S-УХЛ3 совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А. Для правильной работы необходимо замкнуть вторичную цепь перед включением первичного тока - размыкание под нагрузкой недопустимо! Монтаж выполняется путём просовывания фазного провода через окно 45 мм. Никаких дополнительных креплений не требуется - достаточно плотного контакта с шиной. Винтовые зажимы позволяют легко подключить жилы сечением до 2,5 мм2. Обязательно соблюдайте полярность: выводы S1 и S2 должны соответствовать направлению потока тока.

Безопасность и стандарты

Трансформатор тока ТТК-60-750/5А-10ВА-0,5S-УХЛ3 соответствует требованиям ГОСТ Р 58979-2020 и международному стандарту IEC 61869-2. Конструкция исключает доступ к опасным напряжениям благодаря защищённому корпусу. Фактор FS 10 обеспечивает защиту от пробоя изоляции при кратковременных перегрузках. Применение в сетях выше 1 кВ требует обязательного заземления вторичной цепи.

Преимущества

• Высокая точность класса 0,5S - идеально для коммерческого учёта электроэнергии;
• Удобство монтажа без разрыва цепи - снижает время обслуживания;
• Устойчивость к внешним условиям - надёжная работа в суровых климатических зонах;
• Готовый к использованию дизайн - не требует дополнительных адаптеров или переходников;
• Поддержка стандартной вторичной нагрузки до 10 В·А - совместим с большинством современных счётчиков и реле.

Ограничения применения

• Не предназначены для постоянной работы при токах выше 750 А - риск перегрева и искажения показаний;
• Запрещено использовать во вторичной цепи без нагрузки - это вызывает опасное повышение напряжения и пробой изоляции;
• Не рекомендован для установки в местах с механическими воздействиями или вибрацией без дополнительной фиксации;
• Работает только в однофазных цепях - для трёхфазных систем нужны три экземпляра или специальный трёхфазный аналог;
• Номинальная мощность 10 В·А ограничивает использование с длинными кабелями или многими приборами - суммарная нагрузка не должна превышать этот порог.

Примеры использования

• Установка на вводе в промышленный цех с питанием 750 А для контроля расхода энергии;
• Интеграция в систему автоматического управления двигателем с частотным преобразователем;
• Подключение к цифровому счётчику в распределительном щите на тепловой электростанции;
• Мониторинг тока в системе конвейера на пищевом производстве для выявления перегрузок.

Практические советы

• Перед монтажом проверьте диаметр шины - он должен быть меньше 45 мм, чтобы трансформатор плотно охватил проводник;
• Обязательно используйте медные провода сечением 1–2,5 мм2 для вторичной цепи - алюминий увеличивает погрешность;
• Не протягивайте винты слишком сильно - это может повредить внутреннюю изоляцию;
• Проверяйте целостность вторичной цепи мультиметром перед включением основного тока;
• Для длительной эксплуатации в сырых помещениях рекомендуется дополнительно герметизировать места подключения;
• При необходимости замены - всегда отключайте питание и убедитесь, что вторичная цепь замкнута.
