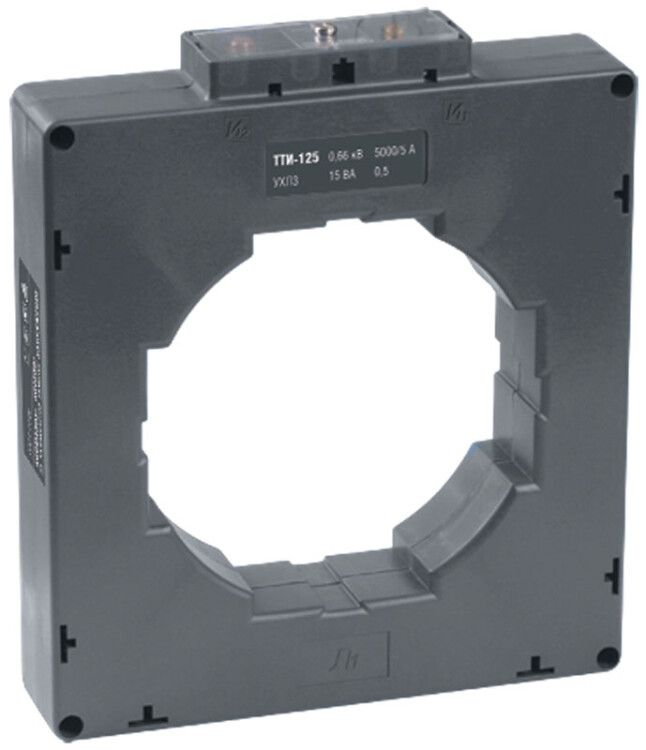

Трансформатор тока ТТИ-125 5000/5А 15ВА класс точности 0.5 - ITT70-2-15-5000 IEK

Трансформатор тока ТТИ-125 5000/5А 15ВА класс точности 0,5 от IEK предназначен для преобразования больших токов до 5000 А в безопасный вторичный сигнал 5 А, который используется в системах учёта электроэнергии, защиты и автоматизации. Этот трансформатор тока ТТИ-125 соответствует ГОСТ 7746 и имеет официальное внесение в госреестр средств измерений.

Назначение и область применения

Трансформатор тока ТТИ-125 5000/5А 15ВА класс точности 0,5 применяется в цепях коммерческого и технического учёта электроэнергии, где требуется высокая точность измерений. Он передаёт сигнал измерительным приборам - счетчикам, регистраторам, реле защиты и контроллерам. Подходит для установки в распределительных устройствах, силовых щитах, на шинах подстанций и в промышленных объектах с большими нагрузками.

Технические характеристики

• Номинальный первичный ток: 5000 А - способен работать с токами до 5 кА без перегрузки.
• Номинальный вторичный ток: 5 А - совместим с большинством стандартных измерительных приборов.
• Класс точности: 0,5 - обеспечивает погрешность не более +-0,5% в рабочем диапазоне, что соответствует требованиям коммерческого учёта.
• Номинальная мощность: 15 В·А - достаточна для питания современных цифровых приборов и реле.
• Рабочее напряжение: 660 В - допустимо применение в сетях до этой величины.
• Тип исполнения: катушечный с окном - позволяет установить на шину без разрывов цепи.
• Способ подключения вторичной обмотки: винтовые зажимы - надёжное и удобное соединение проводов.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытых корпусов.
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным и холодным климатом, температурой от −25C до +40C.
• Срок службы: 25 лет - долговечная конструкция при соблюдении условий эксплуатации.
• Сертификация: есть - соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006, имеет свидетельство об утверждении типа средства измерений (№28139-12).

Совместимость и монтаж

Трансформатор тока ТТИ-125 5000/5А 15ВА класс точности 0,5 монтируется на монтажную плату или жёстко фиксируется на шине через окно. Для установки не требуется разрывать первичную цепь - достаточно протянуть шину 5000 А через центральное отверстие. Вторичная обмотка подключается к приборам с помощью винтовых зажимов. Обязательно использовать провода сечением не менее 1,5 мм2. Нагрузка на вторичную обмотку не должна превышать 15 В·А - иначе точность снижается. Максимальный посадочный диаметр окна - 60 мм, проверьте соответствие габаритам шины.

Безопасность и стандарты

Трансформатор тока ТТИ-125 5000/5А 15ВА класс точности 0,5 выполнен с защитой от прикосновения к токоведущим элементам. Соответствует ГОСТ 7746 и нормам безопасности для оборудования до 1 кВ. Сертифицирован как средство измерений и внесён в Госреестр - его можно законно использовать в коммерческом учёте электроэнергии. Применение вне указанных условий (например, выше 660 В или при температуре ниже −25C) запрещено.

Преимущества

• Высокая точность класса 0,5 - необходима для точного учёта и финансовой отчётности.
• Катушечная конструкция с окном - быстрая установка без демонтажа шины.
• Долгий срок службы - 25 лет при правильной эксплуатации.
• Подтверждённое качество - награда “Лучшее электрооборудование-2005” и официальный сертификат.
• Совместимость с широким спектром измерительных устройств благодаря стандартному вторичному току 5 А.

Ограничения применения

• Не предназначен для работы на открытом воздухе - степень защиты IP20 требует установки в закрытых щитах.
• Запрещена работа при температуре ниже −25C и выше +40C - возможна потеря точности или повреждение.
• Вторичная нагрузка не должна превышать 15 В·А - подключение нескольких приборов требует расчёта суммарной мощности.
• Не работает с постоянным током - только переменный ток 50–60 Гц.
• Не рекомендован для импульсных или несинусоидальных токов - возможны искажения показаний.

Примеры использования

• Установка на главной шине ввода в промышленном цехе для подключения электросчетчика.
• Интеграция в системы автоматического управления насосными станциями или компрессорами.
• Измерительный канал в щите распределения на заводе с мощностью до 3 МВт.
• Система контроля потерь в распределительных сетях ЖКХ.

Практические советы

• Перед монтажом проверьте, чтобы шина проходила через центр окна - смещение вызывает погрешность.
• Никогда не оставляйте вторичную обмотку разомкнутой - при наличии тока в первичной цепи возникает опасное напряжение.
• При подключении нескольких приборов сложите их мощности - сумма не должна превышать 15 В·А.
• Используйте экранированные кабели для вторичной цепи, особенно при длинных трассах - это снижает помехи.
• Проверяйте целостность изоляции и состояние винтовых контактов ежегодно - особенно в условиях повышенной влажности.
• Для замены старого трансформатора - выбирайте аналог по току, классу точности и мощности. ТТИ-125 5000/5А 15ВА класс точности 0,5 от IEK - прямой заменитель моделей с такими же параметрами.
