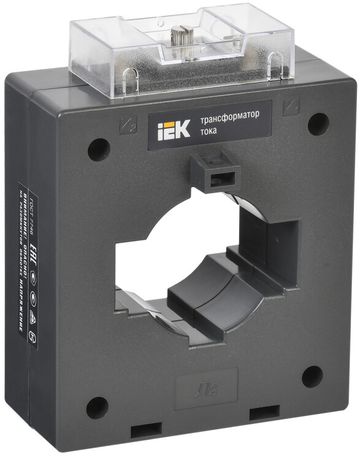

Трансформатор тока ТТИ-60 800/5А 10ВА класс 0,5S | ITT40-3-10-0800 IEK

Трансформатор тока ТТИ-60 800/5А 10ВА класс 0,5S - это измерительное устройство для точного преобразования больших токов до 800 А в безопасный сигнал 5 А, используемый в системах учёта электроэнергии и автоматизации. Произведённый компанией IEK, артикул itt40-3-10-0800, предназначен для установки в распределительных устройствах напряжением до 660 В.

Назначение и область применения

Трансформатор тока ТТИ-60 800/5А 10ВА класс 0,5S применяется в цепях коммерческого и технического учёта электроэнергии. Он обеспечивает передачу сигнала тока на счётчики, реле защиты, контроллеры и другие измерительные приборы. Подходит для использования в промышленных щитах, на подстанциях, в системах автоматизации производства - особенно там, где требуется высокая точность измерений при больших нагрузках.

Технические характеристики

• Номинальный первичный ток: 800 А - максимальный ток, который можно измерять без искажений;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый со стандартными измерительными приборами;
• Номинальная вторичная полная мощность: 10 В·А - максимальная нагрузка, которую может питать трансформатор без потери точности;
• Класс точности: 0,5S - гарантирует погрешность не более +-0,5% в широком диапазоне токов, включая малые значения (до 1% от номинала);
• Рабочее напряжение: 660 В - допустимое напряжение изоляции между первичной и вторичной цепями;
• Габариты: 45×51×23 мм - компактный размер для плотной компоновки в шкафах;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки;
• Способ монтажа: через окно (проходной тип) - провод проходит сквозь центральное отверстие, не требует разрезания;
• Вторичное подключение: штекерный разъём - быстрое и надёжное подключение к приборам без пайки;
• Фактор ограничения перенапряжения: FS 5 - способен выдерживать кратковременные перегрузки тока до 5×номинала без повреждения;
• Срок службы: 25 лет - рассчитан на длительную работу в промышленных условиях;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C и относительной влажности до 95% при 25C;
• Сертифицирован: да - имеет свидетельство об утверждении типа средств измерений (№28139-12) и внесен в госреестр.

Совместимость и монтаж

Трансформатор тока ТТИ-60 800/5А 10ВА класс 0,5S монтируется на монтажную плату или жёстко закрепляется в щите. Монтаж осуществляется путём протягивания одного фазового провода через центральное окно - не требуется отсоединять кабель. Штекерный разъём позволяет легко подключить его к счётчикам, анализаторам качества электроэнергии или реле защиты. Для работы необходима вторичная цепь с нагрузкой не выше 10 В·А. Превышение этой мощности вызывает увеличение погрешности.

Безопасность и стандарты

Трансформатор соответствует ГОСТ 7746 и собственным техническим условиям ТУ 3414-001-18461115-2006. Защита от прикосновения реализована конструкцией корпуса - доступ к токоведущим элементам невозможен при установленном состоянии. Класс точности 0,5S делает его подходящим для коммерческого учёта, что подтверждается наличием записи в государственном реестре средств измерений. Сертификаты позволяют использовать его в проектах, требующих официального подтверждения точности.

Преимущества

• Высокая точность даже при малых токах благодаря классу 0,5S - важное преимущество для учёта при переменных нагрузках;
• Штекерный разъём исключает ошибки при подключении и ускоряет сервисное обслуживание;
• Проходная конструкция с окном позволяет устанавливать трансформатор без демонтажа проводов - снижает время монтажа и риск аварий;
• Компактные габариты удобны для установки в ограниченных пространствах;
• Долгий срок службы (25 лет) и устойчивость к климатическим воздействиям (УХЛ3) обеспечивают надёжность в сложных условиях.

Ограничения применения

• Не предназначен для внешних установок - степень защиты IP20 не защищает от влаги и пыли;
• Запрещено замыкание вторичной цепи во время работы - это может привести к перегреву и повреждению трансформатора;
• Максимальная нагрузка на вторичную обмотку - 10 В·А. Подключение нескольких приборов требует проверки суммарной мощности;
• Не используется в сетях постоянного тока - работает только на переменном токе 50–60 Гц;
• Подходит только для однофазных цепей - не применять в трёхфазных системах без трёх отдельных экземпляров.

Примеры использования

• Установка в главном вводном щите промышленного предприятия для коммерческого учёта электроэнергии;
• Подключение к цифровому счётчику в распределительном пункте на заводе;
• Интеграция в системы автоматического управления двигателем - передача сигнала тока на PLC;
• Монтаж в щитах с конвейерными линиями, насосными станциями, печами - где токи достигают 800 А.

Практические советы

• Перед монтажом убедитесь, что проводник проходит точно через центр окна - смещение влияет на точность;
• Проверьте суммарную нагрузку всех приборов, подключённых ко вторичной обмотке - она не должна превышать 10 В·А;
• Используйте только качественные кабели сечением не менее 1,5 мм2 для вторичной цепи - чтобы минимизировать потери;
• При замене или тестировании всегда отключайте питание и убедитесь, что вторичная цепь замкнута через тестовый блок - предотвращает опасное напряжение;
