Трансформатор тока ТШП-0,66 0,5S 800/5 10ВА, диаметр 60мм | 50115DEK Dekraft APC

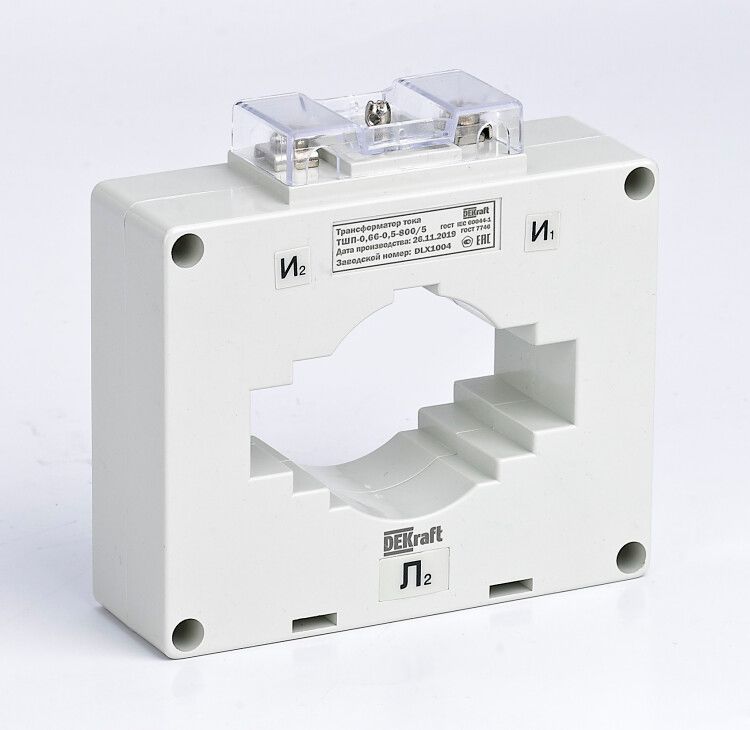

Трансформатор тока ТШП-0.66 0.5S 800/5 10ВА, диаметр 60мм от DEKraft предназначен для точного измерения тока в силовых цепях до 660 В, обеспечивая передачу сигнала на счетчики, реле защиты и другие измерительные приборы. Модель выполнена в шинном исполнении с окном 60 мм и совместима с шинами 60×20 мм.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5S 800/5 10ВА, диаметр 60мм используется в электрических сетях переменного тока частотой 50 Гц для преобразования больших токов (до 800 А) в безопасные значения (5 А), подходящие для подключения измерительных устройств. Применяется в распределительных щитах, на вводах объектов, в системах автоматизации и учета электроэнергии. Подходит для установки на шинах в промышленных и коммунальных энергообъектах.

Технические характеристики

• Номинальный первичный ток: 800 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5S - повышенная точность при малых токах, важна для точного учета энергии
• Номинальное напряжение: 660 В
• Номинальная вторичная полная мощность: 10 ВА - максимальная нагрузка, которую можно подключить к вторичной обмотке
• Диаметр отверстия: 60 мм - позволяет устанавливать на шину сечением до 60×20 мм
• Количество вторичных обмоток: одна
• Фактор ограничения перенапряжения: FS 5 - предотвращает повреждение приборов при КЗ на вторичной стороне
• Монтажное исполнение: с окном - монтируется на шину без ее разрезания
• Подключение вторичной обмотки: винтовое - надежное и удобное для многократного обслуживания

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5S 800/5 10ВА, диаметр 60мм устанавливается на шину сечением 60×20 мм через окно 60 мм. Для монтажа достаточно зафиксировать его на шине с помощью болта или хомута - разрыв цепи не требуется. Вторичные провода подключаются к винтовым зажимам: соблюдайте полярность и используйте жилы сечением до 4 мм2. Обязательно замыкайте вторичную обмотку перед включением цепи - разомкнутый контур может вызвать опасное перенапряжение.

Безопасность и стандарты

Трансформатор тока ТШП-0.66 0.5S 800/5 10ВА, диаметр 60мм имеет сертификацию и соответствует требованиям безопасности. Корпус выполнен из огнестойкого материала, обеспечивает защиту от случайного прикосновения к токоведущим частям. Устройство рассчитано на работу в условиях промышленной среды с нормальной влажностью и температурой. Соответствует ГОСТ Р 50969-2007 и другим актуальным нормам для трансформаторов тока.

Преимущества

• Высокий класс точности 0.5S гарантирует точность измерений даже при токах ниже 5% от номинала - важно для энергоучета
• Стабильная работа при колебаниях нагрузки и температуры
• Малые внутренние потери - снижают нагрев и увеличивают срок службы
• Удобный монтаж на шину без демонтажа оборудования
• FS 5 - защита от пробоя при аварийных режимах

Ограничения применения

• Не применяется в цепях постоянного тока - работает только с переменным током 50 Гц
• Максимальная допустимая нагрузка на вторичную обмотку - 10 ВА. Превышение вызывает погрешность измерений
• Не рекомендовано использовать в условиях с сильными внешними магнитными полями - возможны искажения показаний
• Работает только при установленной шине сечением ≤60×20 мм - не подходит для более крупных шин
• Не предназначен для работы в качестве трансформатора питания - только для измерения и защиты

Примеры использования

• Установка на главном вводе промышленного предприятия для подключения счетчиков активной и реактивной энергии
• Интеграция в системы автоматического управления насосами и компрессорами
• Подключение к реле перегрузки и дифференциальной защиты в распределительных щитах 0.4–0.66 кВ
• Измерение тока в цепях конвейеров, станков и других мощных потребителей

Практические советы

• Перед монтажом проверьте соответствие сечения шины - 60×20 мм. Неправильный размер затруднит установку или вызовет плохой контакт
• Никогда не оставляйте вторичную обмотку разомкнутой во время работы - обязательно замыкайте её через тестовые клеммы или нагрузку
• При подключении к измерительному прибору убедитесь, что его полная мощность не превышает 10 ВА
• Для долговечной работы избегайте механических ударов и вибраций - трансформатор чувствителен к деформациям
• При замене или диагностике всегда отключайте питание и используйте средства индивидуальной защиты
