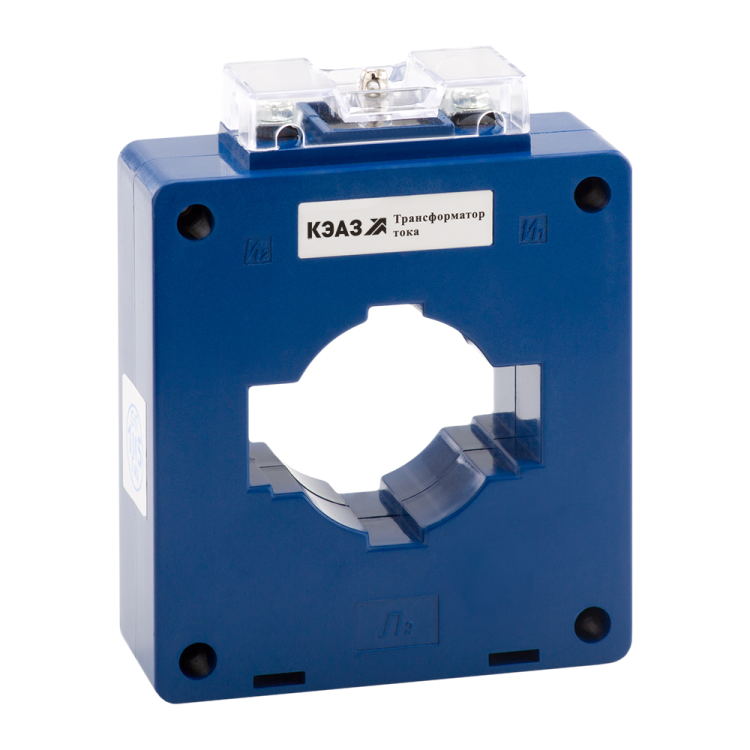

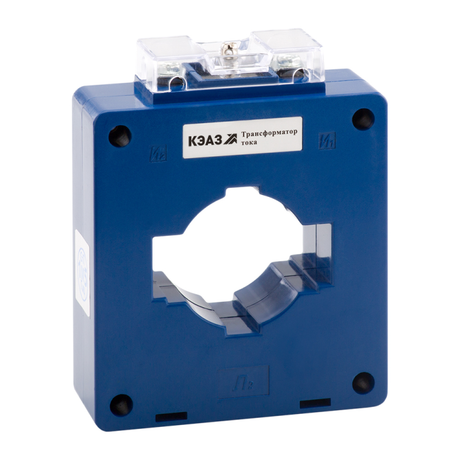

Трансформатор тока ТТК-60 800/5А кл. точн. 0.5 10В.А измерительный УХЛ3 КЭАЗ 219625

Трансформатор тока измерительный ТТК-60 800/5А-10ВА-0,5-УХЛ3 от КЭАЗ предназначен для точного измерения переменного тока до 800 А в цепях напряжением до 1000 В. Этот трансформатор тока используется в системах учета, защиты и контроля на промышленных объектах, где важна надежность и соответствие ГОСТ 7746.

Назначение и область применения

Трансформатор тока измерительный ТТК-60 800/5А-10ВА-0,5-УХЛ3 преобразует большой первичный ток (800 А) в безопасный вторичный сигнал (5 А) для подключения измерительных приборов - счетчиков, амперметров, реле защиты. Применяется в распределительных устройствах, щитах автоматики, на подстанциях и производствах с высокими токовыми нагрузками.

Технические характеристики

• Номинальный первичный ток: 800 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5 - погрешность не более +-0,5% в рабочем диапазоне
• Номинальная мощность: 10 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Напряжение изоляции: 1000 В - допустимое напряжение в первичной цепи
• Частота: 50 Гц - рассчитан на работу в сетях промышленной частоты
• Диаметр отверстия: 45 мм - позволяет протянуть проводник или шину соответствующего сечения
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или жестко закрепляется
• Монтажное исполнение: с окном - проходной тип, без разрыва цепи
• Вторичное подключение: винтовые зажимы - удобны для многожильных и одножильных проводов
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от пыли и воды
• Фактор ограничения перенапряжения: FS 10 - способен выдерживать кратковременные перегрузки до 10× номинала без повреждения
• Нормативный документ: ГОСТ 7746 - соответствует требованиям российского стандарта на трансформаторы тока

Совместимость и монтаж

Трансформатор тока измерительный ТТК-60 800/5А-10ВА-0,5-УХЛ3 совместим с любыми измерительными устройствами, рассчитанными на входной ток 5 А. Для правильной работы необходимо соблюдать полярность выводов (обозначены K1/K2). Монтаж осуществляется через окно - провод или шина пропускаются через центральное отверстие диаметром 45 мм. Подключение вторичной цепи выполняется винтовыми зажимами. Обязательно замыкание вторичной обмотки перед включением первичного тока - разрыв цепи может вызвать опасное перенапряжение.

Безопасность и стандарты

Трансформатор тока измерительный ТТК-60 800/5А-10ВА-0,5-УХЛ3 имеет сертификацию и соответствует ГОСТ 7746. Защита от прикосновения обеспечена конструкцией корпуса - доступ к токоведущим элементам невозможен при установленном положении. Наличие фактора FS 10 снижает риск выхода из строя при кратковременных перегрузках. Однако IP20 не обеспечивает защиту от внешних воздействий - установка должна происходить внутри закрытых щитов.

Преимущества

• Высокая класс точности 0,5 - идеален для коммерческого учёта энергии
• Проходная конструкция - не требует отключения питания при установке
• Устойчивость к перегрузкам (FS 10) - увеличивает срок службы в условиях колебаний нагрузки
• Климатическое исполнение УХЛ3 - надёжная работа в холодных и влажных помещениях
• Совместимость с широким спектром приборов - легко интегрируется в существующие системы

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц
• Запрещено работать с разомкнутой вторичной обмоткой - создаёт опасное напряжение
• IP20 не допускает использование вне закрытых щитов - не подходит для открытых площадок
• Максимальная нагрузка 10 В·А - нельзя подключать несколько приборов суммарной мощностью свыше этого значения
• Диаметр отверстия 45 мм - не подходит для шин или кабелей большего сечения

Примеры использования

• Установка в силовом щите промышленного станка для контроля потребления тока
• Подключение к электросчётчику в распределительном пункте завода
• Интеграция в систему релейной защиты двигателя мощностью до 400 кВт
• Измерение тока в цепи конвейера с номинальным током около 750–800 А

Практические советы

• Выбирайте трансформатор тока ТТК-60 800/5А-10ВА-0,5-УХЛ3, когда ваша нагрузка близка к 800 А - лучше не использовать его для токов ниже 200 А, чтобы сохранить точность
• Проверьте сечение провода или шины - он должен свободно проходить через отверстие 45 мм; при необходимости используйте переходники
• Обязательно проверяйте целостность вторичной цепи перед включением - даже кратковременный разрыв может повредить изоляцию
• При использовании нескольких трансформаторов в одной системе следите за одинаковой фазировкой и полярностью
• Для долговечной работы избегайте механических ударов и вибраций - монтаж на плату должен быть жёстким и устойчивым
