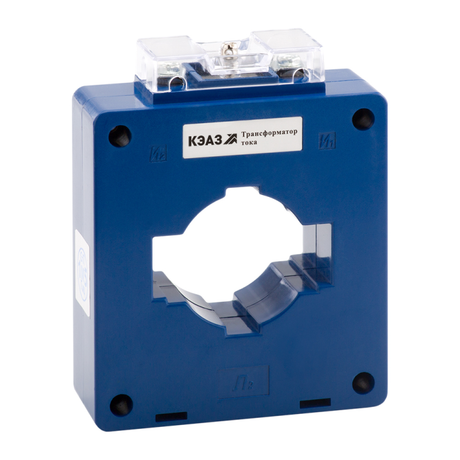

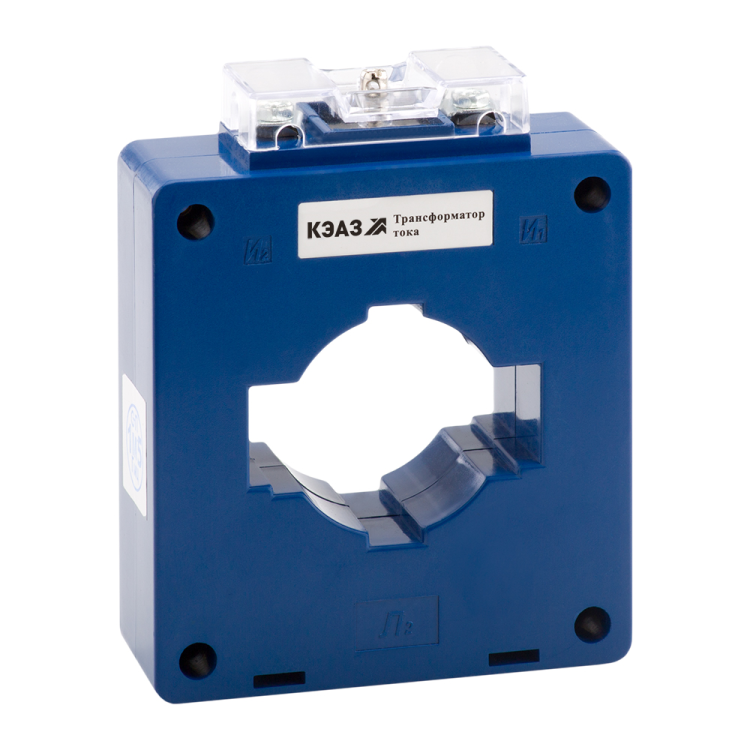

Трансформатор тока ТТК-60 800/5А кл. точн. 0.5S 10В.А измерительный УХЛ3 КЭАЗ 239705

Трансформатор тока измерительный ТТК-60 800/5А 10ВА 0,5S УХЛ3 от КЭАЗ предназначен для точного измерения переменного тока до 800 А в цепях напряжением до 1000 В. Он используется в системах учёта энергии, релейной защите и контроля нагрузки на промышленных объектах. Модель ТТК-60 800/5А 10ВА 0,5S УХЛ3 соответствует требованиям ГОСТ 7746 и имеет класс точности 0,5S.

Назначение и область применения

Трансформатор тока измерительный ТТК-60 800/5А 10ВА 0,5S УХЛ3 преобразует высокий первичный ток (800 А) в безопасный вторичный ток (5 А) для подключения измерительных приборов - счетчиков, амперметров, реле защиты. Применяется в распределительных устройствах, щитах автоматики, на подстанциях и производствах с большими токовыми нагрузками. Подходит для установки в цепях постоянной работы, где важна точность измерений даже при малых перегрузках.

Технические характеристики

• Номинальный первичный ток: 800 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5S - обеспечивает погрешность не более 0,5% в широком диапазоне токов, включая низкие значения (до 1% от номинала)
• Номинальная мощность: 10 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Напряжение изоляции: 1000 В - допустимое рабочее напряжение сети
• Частота: 50 Гц - предназначена для сетей промышленного переменного тока
• Диаметр отверстия: 45 мм - позволяет протянуть проводник или шину указанного сечения
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, устойчив к повышенной влажности
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен
• Подключение вторичной обмотки: винтовые зажимы - надёжное и удобное для многожильных проводов
• Монтажное исполнение: с окном - монтируется на шину без её разрыва
• Количество фаз: однофазный
• Нормативный документ: ГОСТ 7746

Совместимость и монтаж

Трансформатор тока измерительный ТТК-60 800/5А 10ВА 0,5S УХЛ3 устанавливается на однополюсную или трёхполюсную шину через отверстие 45 мм. Для монтажа требуется доступ к шине, но не нужно её отсоединять. Обязательно соблюдайте полярность: выводы S1 и S2 должны быть подключены согласно схеме измерения. Нагрузка на вторичной стороне не должна превышать 10 В·А - иначе возрастёт погрешность. Не используйте открытую вторичную обмотку - она создаёт опасное напряжение!

Безопасность и стандарты

Трансформатор тока измерительный ТТК-60 800/5А 10ВА 0,5S УХЛ3 сертифицирован и соответствует ГОСТ 7746. Конструкция исключает возможность случайного прикосновения к токоведущим частям благодаря корпусу с защитой от прикосновения. IP20 предотвращает попадание предметов больше 12,5 мм, но не защищает от воды. Работа с устройством требует соблюдения правил электробезопасности: перед монтажом обязательно отключите питание и закоротите вторичную обмотку.

Преимущества

• Высокая точность класса 0,5S - идеальна для коммерческого учёта электроэнергии
• Удобный монтаж “через окно” - не требует демонтажа шины
• Устойчивость к климатическим условиям УХЛ3 - подходит для холодных и влажных помещений
• Надёжные винтовые зажимы - обеспечивают долговременный контакт без потерь
• Совместим с большинством современных счётчиков и реле защиты

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц
• Запрещено работать с разомкнутой вторичной обмоткой - риск возникновения высокого напряжения
• Максимальная нагрузка 10 В·А - нельзя подключать несколько приборов суммарной мощностью выше этого значения
• IP20 - не подходит для открытых площадок, сырых или запылённых сред без дополнительной защиты
• Диаметр 45 мм - не подходит для шин толще 45 мм; необходимо проверить габариты провода

Примеры использования

• Установка в главном вводе промышленного щита для учёта потребления
• Подключение к цифровому счётчику в цехе с мощными двигателями
• Интеграция в систему релейной защиты на трансформаторной подстанции
• Контроль нагрузки на конвейере или насосной станции

Практические советы

• Выбирайте трансформатор тока измерительный ТТК-60 800/5А 10ВА 0,5S УХЛ3, когда нужна точность измерений при малых токах - класс 0,5S лучше обычного 0,5
• Проверьте диаметр шины перед покупкой: если он близок к 45 мм, убедитесь, что провод легко проходит без усилия
• Для снижения погрешности используйте медные провода сечением не менее 2,5 мм2 на вторичной стороне
• При замене старого трансформатора сохраняйте прежнюю нагрузку - меняйте только на аналогичную мощность
• Обязательно закорачивайте вторичные выводы перед отключением питания - это защитит оборудование и персонал
