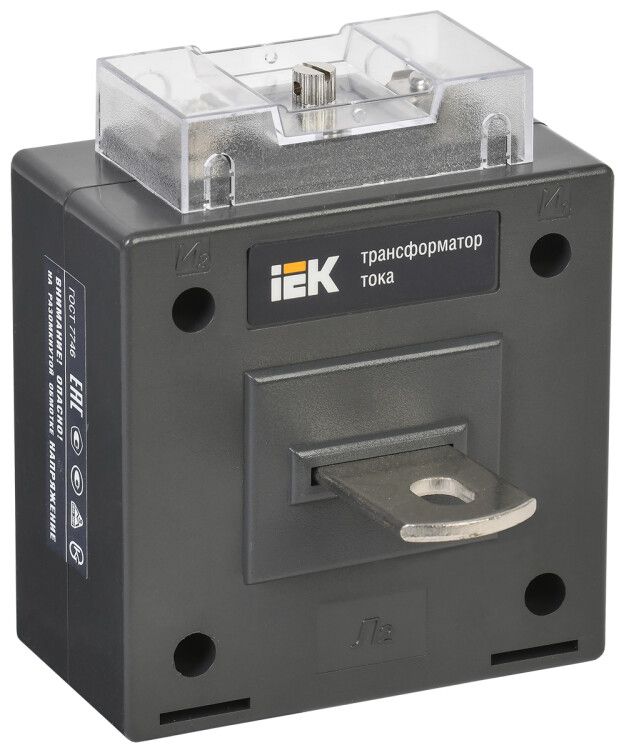

Трансформатор тока ТТИ-А 125/5А 5ВА класс точности 0.5S - ITT10-3-05-0125 IEK

Трансформатор тока ТТИ-А 125/5А 5ВА класс точности 0.5S от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала в устройства учёта, защиты и автоматизации. Этот катушечный трансформатор с монтажом на шине обеспечивает надёжную работу в системах коммерческого учёта электроэнергии и применяется там, где важна высокая точность - например, в промышленных щитах и распределительных пунктах.

Назначение и область применения

Трансформатор тока ТТИ-А 125/5А 5ВА класс точности 0.5S используется для преобразования больших значений тока в безопасные, удобные для измерения уровни - 5 А во вторичной цепи. Он применяется в:

• системах коммерческого учёта электроэнергии;
• схемах защиты и автоматизации оборудования;
• измерительных приборах - счетчиках, анализаторах качества сети, реле контроля;
• промышленных щитах, распределительных устройствах, станках и конвейерах.

Подходит для установки в помещениях с контролируемым микроклиматом, соответствует требованиям ГОСТ 7746 и внесён в госреестр средств измерений (№ 28139-12).

Технические характеристики

• Номинальный первичный ток: 125 А - максимальный ток, который трансформатор может точно измерять.
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством измерительных приборов.
• Номинальная вторичная полная мощность: 5 ВА - нагрузка, которую можно подключить ко вторичной обмотке без потери точности.
• Класс точности: 0.5S - гарантирует погрешность не более +-0,5 % в широком диапазоне токов (от 1 % до 120 % от номинала), что важно для точного учёта даже при малых нагрузках.
• Рабочее напряжение: 660 В - максимальное напряжение изолирующей части, допустимое в цепи.
• Тип исполнения: катушечный - ток проходит через центральное отверстие, без разрыва провода.
• Монтажное исполнение: с шиной - устанавливается прямо на токоведущую шину, не требует отключения питания.
• Вторичное подключение: винтовые зажимы - надёжное и проверенное соединение для проводов сечением до 2,5 мм2.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов больше 12,5 мм; не защищает от воды и пыли.
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены.
• Климатическое исполнение: УХЛ3 - работает при температуре от −25 C до +40 C, в условиях повышенной влажности, но без конденсации.

Совместимость и монтаж

Трансформатор тока ТТИ-А 125/5А 5ВА класс точности 0.5S монтируется на шину с помощью монтажной платы. Для правильной установки:

• Шина должна иметь подходящий внешний диаметр - трансформатор рассчитан на стандартные шины, используемые в щитах IEK и аналогичных серий.
• Перед монтажом убедитесь, что шина не перегружена механически - плотное прилегание необходимо для точности измерения.
• Вторичные провода подключаются к винтовым клеммам: соблюдайте полярность (обозначено на корпусе), не затягивайте слишком сильно - риск повреждения контактов.
• Запрещено использовать трансформатор с разомкнутой вторичной цепью - это вызывает опасное повышение напряжения!

Безопасность и стандарты

• Соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006 - официальные нормы для трансформаторов тока в России.
• Имеет свидетельство об утверждении типа средств измерений - легально применяем в системах коммерческого учёта.
• Защита от прикосновения реализована конструкцией - невозможно случайно задеть токоведущие элементы при установленном корпусе.
• Не содержит масла, галогенов и других опасных веществ - экологически безопасен.

Преимущества

• Высокая точность класса 0.5S позволяет учитывать энергию даже при минимальных нагрузках - идеально для объектов с переменной нагрузкой.
• Монтаж на шину исключает необходимость отключения питания - снижает время простоя при установке или замене.
• Долгий срок службы (25 лет) и стабильные параметры минимизируют расходы на обслуживание.
• Произведён в соответствии с требованиями, подтверждёнными международной наградой “Лучшее электрооборудование-2005”.

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 не защищает от влаги, пыли и агрессивной среды.
• Не рекомендован для импульсных или высокочастотных токов - только для синусоидального тока 50 Гц.
• Вторичная нагрузка не должна превышать 5 ВА - превышение вызывает увеличение погрешности и возможное перегревание.
• Не следует использовать с токами выше 125 А - возможен перегрев и потеря точности.
• Требуется обязательное замыкание вторичной цепи - работа с разомкнутой обмоткой опасна!

Примеры использования

• Установка в распределительном щите промышленного цеха для подключения трёхфазного счётчика электроэнергии.
• Интеграция в систему автоматического управления насосной станцией - передача сигнала тока в PLC.
• Монтаж в щите освещения торгового центра для точного учёта энергопотребления по каждому контуру.
• Замена старого трансформатора в существующей системе учёта - благодаря одинаковым параметрам (125/5 А, 5 ВА) легко совместим.

Практические советы

• Выбирая трансформатор тока ТТИ-А 125/5А 5ВА класс точности 0.5S, убедитесь, что ваша шина имеет подходящий диаметр - проверьте по чертежу или измерьте её внешний размер.
• При подключении вторичной цепи используйте провода сечением 1–2,5 мм2 - оптимально для 5 ВА нагрузки.
• Никогда не оставляйте вторичную обмотку разомкнутой - даже на короткий момент. Перед отключением прибора закоротите выводы.
• Для многоканальных систем используйте трансформаторы одной партии - это снижает вариации в погрешностях.
• Проверяйте целостность изоляции и состояние винтовых клемм ежегодно - особенно в условиях повышенной влажности.
