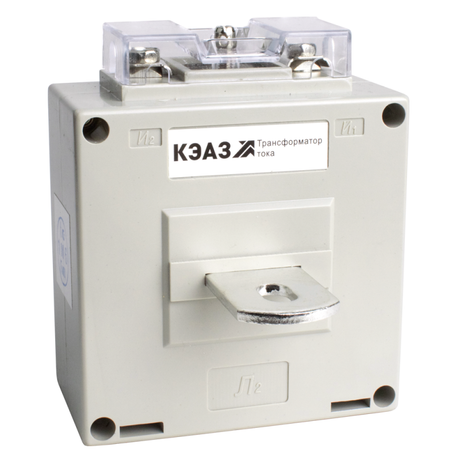

Измерительный трансформатор тока ТТК-А-10/5А-5ВА-0,5-УХЛ3-КЭАЗ - 282970

Трансформатор тока ТТК-А-10/5А-5ВА-0,5-УХЛ3 от КЭАЗ предназначен для преобразования тока в измерительных цепях сетей до 0,66 кВ, обеспечивая точную передачу сигнала приборам учета, защиты и автоматики. Модель выполнена в компактном литом корпусе с встроенной шиной и соответствует требованиям УХЛ3.

Назначение и область применения

Трансформатор тока ТТК-А-10/5А-5ВА-0,5-УХЛ3 используется для измерения и передачи значений тока в системах контроля, защиты и автоматизации. Применяется в распределительных устройствах, щитах управления, на подстанциях и промышленных объектах с напряжением до 0,66 кВ и частотой 50 Гц. Подходит для подключения к счетчикам, реле защиты, аналитическим приборам и устройствам автоматического регулирования.

Технические характеристики

• Номинальный первичный ток: 10 А - максимальный рабочий ток, который можно измерять без искажений;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством измерительных приборов;
• Класс точности: 0,5 - погрешность не более +-0,5 % в рабочем диапазоне нагрузки; подходит для коммерческого учёта энергии;
• Номинальная вторичная полная мощность: 0 В·А - указывает, что трансформатор рассчитан на минимальную нагрузку, требует подбора согласованной нагрузки;
• Монтажное исполнение: с шиной - токоведущая шина проходит через внутреннее отверстие, не требует разрывов в цепи;
• Вторичное подключение: винтовые зажимы - надёжное и удобное для многожильных и одножильных проводов;
• Фактор ограничения перенапряжения FS 10 - способен выдерживать кратковременные перегрузки тока до 10× номинального значения без повреждения;
• Защита от прикосновения: да - корпус предотвращает случайный контакт с токоведущими частями;
• Степень защиты: литой негорючий пластик - устойчив к механическим воздействиям и химической среде;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости;
• Частота: 50 Гц - для сетей переменного тока в России и странах СНГ.

Совместимость и монтаж

Трансформатор тока ТТК-А-10/5А-5ВА-0,5-УХЛ3 монтируется на шину или жесткий кабель без разрезания цепи. Шина должна иметь прямоугольное или круглое сечение, подходящее по габаритам - хотя диаметр отверстия указан как 0 мм, фактически он позволяет установить медную или алюминиевую шину шириной до 10–12 мм. Для правильной работы необходимо:

• Не допускать замыкания вторичной обмотки во время монтажа - она всегда должна быть замкнута на нагрузку;
• Подключать вторичную цепь только после установки на шину;
• Закручивать винты зажимов с усилием, рекомендованным производителем - переусиливать нельзя, чтобы не повредить контакты;
• Прозрачная крышка на клеммах позволяет контролировать целостность пломбы - её не следует вскрывать без необходимости.

Безопасность и стандарты

Трансформатор тока ТТК-А-10/5А-5ВА-0,5-УХЛ3 соответствует требованиям ГОСТ Р 52734-2007 и ГОСТ 7746-2015 для измерительных трансформаторов тока. Литой корпус выполнен из самозатухающего материала, исключающего распространение горения. Защита от прикосновения соответствует классу IP20. Наличие FS 10 гарантирует безопасность при аварийных перегрузках.

Преимущества

• Высокая точность класса 0,5 - идеально для учёта электроэнергии;
• Встроенная шина - упрощает монтаж и снижает риск ошибок при установке;
• Негорючий корпус - повышает пожаробезопасность в плотных щитах;
• Прозрачная крышка - позволяет проверять состояние пломбы без демонтажа;
• Работа в суровых климатических условиях (УХЛ3) - подходит для холодных и влажных помещений;
• Совместимость с типовыми приборами - выход 5 А стандартизирован и легко интегрируется.

Ограничения применения

• Не предназначен для постоянной работы при токе выше 10 А - возможны искажения показаний и перегрев;
• Нулевая номинальная вторичная мощность (0 В·А) - значит, трансформатор не рассчитан на подключение нагрузки; требуется использовать только с приборами, потребляющими менее 0,5 В·А (например, современные цифровые счётчики);
• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц;
• Не подходит для установки на толстые кабели или шины сечением больше 12 мм - физически не войдут в отверстие;
• Не имеет встроенного заземления - внешнее заземление вторичной цепи должно выполняться отдельно.

Примеры использования

• Установка в распределительном щите 0,4 кВ для подключения электросчетчика;
• Интеграция в системы автоматики на конвейерах или насосных станциях;
• Контроль тока в цепях питания оборудования с малой мощностью (до 6,6 кВА);
• Измерение тока в ячейках КРУ с шинным вводом;
• Системы дистанционного мониторинга энергопотребления в промышленных зонах.

Практические советы

• Перед установкой проверьте, что ток в цепи отключен - даже при небольшом токе есть риск возникновения высокого напряжения на вторичной обмотке при разрыве цепи;
• Выбирайте измерительные приборы с номинальной нагрузкой ≤ 0,5 В·А - иначе класс точности будет нарушен;
• При использовании нескольких трансформаторов в одной цепи соблюдайте полярность - пометки “L1” и “K1” должны совпадать;
• Для долговечности не устанавливайте рядом с источниками тепла (например, нагревательными элементами);
• Трансформатор ТТК-А-10/5А-5ВА-0,5-УХЛ3 от КЭАЗ - часть серии ИТТ, поэтому совместим с другими изделиями этой линейки по форм-фактору и креплению.
