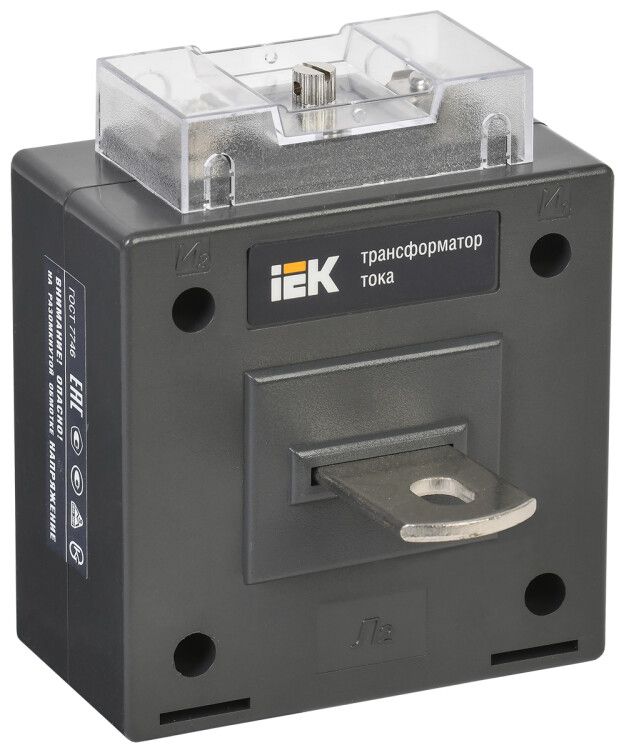

Трансформатор тока ТТИ-А 25/5А 5ВА класс точности 0.5S - ITT10-3-05-0025 IEK

Трансформатор тока ТТИ-А 25/5А 5ВА класс точности 0.5S - это точный измерительный прибор от бренда IEK, предназначенный для преобразования тока в цепях до 660 В с целью передачи сигнала счетчикам, устройствам защиты и системам автоматизации. Артикул itt10-3-05-0025 соответствует модели с номинальным первичным током 25 А и вторичным током 5 А.

Назначение и область применения

Трансформатор тока ТТИ-А 25/5А 5ВА класс точности 0.5S используется в системах коммерческого и технического учёта электроэнергии. Он обеспечивает передачу точного сигнала тока на измерительные приборы - счётчики, анализаторы качества сети, устройства релейной защиты и системы АСКУЭ. Применяется в распределительных щитах, КРУ, ячейках комплектных подстанций, на вводах объектов с напряжением до 660 В. Подходит для установки в промышленных, жилых и коммунальных объектах, где требуется высокая точность измерений.

Технические характеристики

• Номинальный первичный ток: 25 А - максимальный ток, который трансформатор может безопасно измерять;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством измерительных приборов;
• Номинальная мощность: 5 ВА - нагрузка, которую можно подключить ко вторичной обмотке без потери точности;
• Класс точности: 0.5S - гарантирует погрешность не более +-0,5% в широком диапазоне токов, включая малые значения (от 1% от I_n);
• Напряжение изоляции: 660 В - допустимое рабочее напряжение цепи, в которой установлен трансформатор;
• Тип исполнения: катушечный - магнитопровод выполнен в виде кольца, через которое проходит проводник;
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или плату внутри щита;
• Подключение вторичной обмотки: винтовое - надёжное и проверенное соединение с кабелями сечением до 2,5 мм2;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки в закрытом корпусе;
• Диапазон температур: от –45 C до +50 C - работает в суровых условиях, включая холодные склады и жаркие помещения;
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены;
• Климатическое исполнение: УХЛ3 - предназначен для работы в умеренном и холодном климате с повышенной влажностью;
• Сертификация: есть - соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006, внесён в госреестр средств измерений №28139-12.

Совместимость и монтаж

Трансформатор тока ТТИ-А 25/5А 5ВА класс точности 0.5S имеет монтажное исполнение «с шиной» - он устанавливается вокруг одиночного провода или шины, не требуя её разрезания. Для монтажа необходимо: - отключить питание; - продеть фазный проводник через центральное отверстие трансформатора; - закрепить его на DIN-рейке или монтажной плате; - подключить вторичные провода к винтовым зажимам (не перепутать полярность!). Вторичная цепь должна быть всегда замкнута - при разрыве возникает опасное напряжение! Совместим с любыми приборами, принимающими входной ток 5 А: счётчики Энергомера, Меркурий, Нева, реле защиты IEK, контроллеры PLC.

Безопасность и стандарты

Трансформатор тока ТТИ-А 25/5А 5ВА класс точности 0.5S соответствует ГОСТ 7746 и имеет официальное свидетельство об утверждении типа средства измерений. Защита от прикосновения реализована конструкцией - доступ к токоведущим элементам невозможен при правильной сборке. IP20 предполагает использование только во внутренних установках, в закрытых щитах. Сертифицирован для применения в России и странах ЕАЭС. Обязательно соблюдайте правила безопасности при работе с токоведущими частями - даже при отключенном оборудовании возможна индукция!

Преимущества

• Высокий класс точности 0.5S позволяет точно измерять ток даже при низких нагрузках - важно для коммерческого учёта;
• Долгий срок службы (25 лет) снижает затраты на обслуживание и замену;
• Устойчивость к экстремальным температурам делает его пригодным для использования вне теплых помещений;
• Винтовое подключение исключает необходимость пайки и обеспечивает надёжный контакт;
• Произведён в соответствии с российскими нормами, что упрощает сертификацию проектов;
• Получил признание на международном уровне - награда “Лучшее электрооборудование-2005”.

Ограничения применения

• Не применяется в сетях переменного тока выше 660 В - риск пробоя изоляции;
• IP20 не защищает от влаги и пыли - запрещено использовать в открытых щитах, на улице или в сырых помещениях без дополнительной защиты;
• Запрещено работать с разомкнутой вторичной цепью - это вызывает перенапряжение и повреждение оборудования;
• Не предназначен для многожильных проводов - проводник должен быть одиночным и проходить строго через центр;
• Требуется точное соответствие нагрузки (до 5 ВА) - превышение вызывает погрешность измерений.

Примеры использования

• Установка в этажном щите жилого дома для подключения счётчика электроэнергии;
• Интеграция в панель управления насосной станции для контроля тока двигателя;
• Применение в промышленном щите на заводе для передачи сигнала в систему АСКУЭ;
• Подключение к реле перегрузки в цепи конвейера для аварийного отключения при превышении тока.

Практические советы

• Перед монтажом проверьте, чтобы проводник был чистым и не имел механических повреждений - грязь или деформация влияют на точность;
• Выбирайте кабель вторичной цепи сечением не менее 1,5 мм2 - меньшее сечение увеличивает погрешность;
• Никогда не оставляйте вторичную обмотку разомкнутой - даже на время тестирования используйте перемычку;
• При использовании нескольких трансформаторов в одной цепи следите за одинаковым направлением намотки - это критично для суммарных измерений;
• Для точного учёта рекомендуется применять этот трансформатор вместе с приборами того же класса точности - 0.5S или выше.
