Трансформатор тока ТОП-0,66 0,5 25/5 5ВА | 50171DEK Dekraft APC

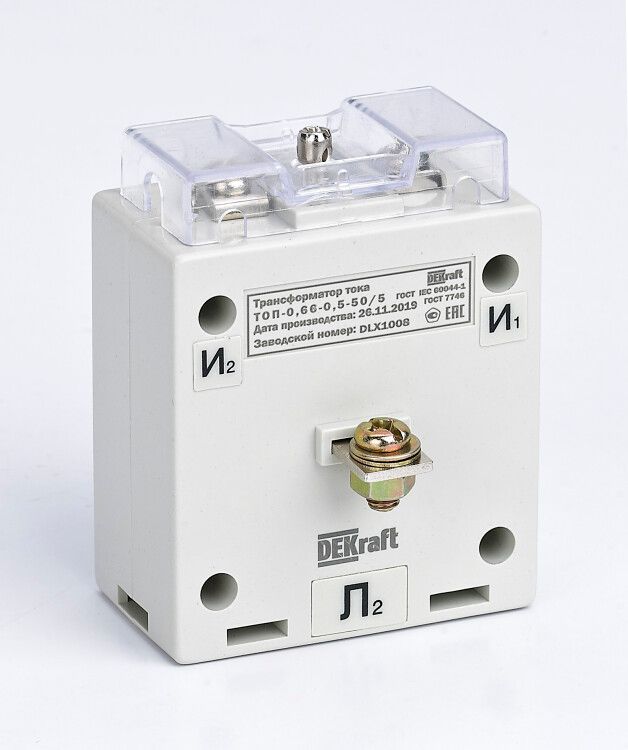

Трансформатор тока ТОП-0.66 0.5 25/5 5ВА от DEKraft предназначен для точного измерения тока в цепях до 660 В и передачи сигнала на счетчики, реле защиты и другие измерительные приборы. Модель выполнена в многовитковом катушечном исполнении с шиной, что упрощает установку в распределительных щитах и панелях.

Назначение и область применения

Трансформатор тока ТОП-0.66 0.5 25/5 5ВА используется в системах учета и защиты электрооборудования в сетях переменного тока 50 Гц. Он преобразует большой первичный ток (до 25 А) в безопасный вторичный ток (5 А), который можно подключить к измерительным приборам без риска повреждения. Подходит для установки в силовые щиты, пункты приема энергии, автоматизированные системы управления технологическими процессами.

Технические характеристики

• Номинальный первичный ток: 25 А
• Номинальный вторичный ток: 5 А
• Коэффициент трансформации: 5:1 (25/5)
• Рабочее напряжение первичной цепи: 660 В
• Класс точности: 0.5 - допустимая погрешность измерения не более +-0,5%
• Номинальная вторичная нагрузка: 5 ВА - максимальная мощность, которую можно подключить к вторичной обмотке
• Количество вторичных обмоток: одна
• Фактор ограничения перенапряжения (FS): 5 - при КЗ во вторичной цепи трансформатор выдерживает перегрузку в 5 раз выше номинального тока без выхода из строя
• Монтажное исполнение: с шиной - устройство одевается на проводник без разрывов цепи
• Подключение вторичной обмотки: винтовые зажимы
• Защита от прикосновения: да - корпус исключает случайное касание к токоведущим частям
• Материал корпуса: огнестойкий

Совместимость и монтаж

ТОП-0.66 0.5 25/5 5ВА устанавливается на шину или кабель диаметром, соответствующим внутреннему проходному отверстию. Посадочный диаметр не указан в спецификации - необходимо проверить физический размер перед заказом. Устройство не требует демонтажа провода: достаточно развести жилы и надеть трансформатор. Вторичные выводы подключаются через винтовые зажимы - рекомендуется использовать медные наконечники с гильзами для надежного контакта. Обязательно замыкать вторичную цепь при работе - разрыв может вызвать опасное перенапряжение.

Безопасность и стандарты

Трансформатор тока ТОП-0.66 0.5 25/5 5ВА сертифицирован и соответствует требованиям российских нормативов для оборудования до 1 кВ. Защита от прикосновения соответствует степени IP20. Корпус изготовлен из огнестойкого материала, снижающего риск распространения пламени. FS=5 обеспечивает повышенную устойчивость к аварийным режимам в цепях измерения.

Преимущества

• Высокая точность класса 0.5 - идеально для коммерческого учета электроэнергии
• Удобная установка на шину - минимум времени на монтаж
• Стабильная работа при температурных колебаниях и длительных нагрузках
• Низкие потери мощности - эффективнее аналогов с большей нагрузкой
• Интегрированная защита от несанкционированного доступа - предотвращает вмешательство в измерительную цепь

Ограничения применения

• Не предназначен для постоянной работы при токах выше 25 А - возможны перегрев и потеря точности
• Не работает с постоянным током - только для сети 50 Гц переменного тока
• Вторичная нагрузка не должна превышать 5 ВА - подключение нескольких приборов требует расчета суммарной мощности
• Не следует применять в условиях сильных внешних магнитных полей - возможно влияние на точность показаний
• Не рассчитан на открытую установку вне закрытых щитов - требуется защита от механических воздействий и осадков

Примеры использования

• Подключение к электросчетчикам в распределительных щитах ЖЭКов и промышленных объектах
• Измерение тока в цепях питания насосов, компрессоров, конвейеров
• Обеспечение сигнала для реле перегрузки и дифференциальной защиты
• Автоматизация систем управления на заводах и в логистических комплексах

Практические советы

• Перед установкой проверьте, чтобы проводник был плотно зафиксирован внутри окна трансформатора - зазор снижает точность
• Никогда не оставляйте вторичную обмотку разомкнутой при наличии тока в первичной цепи - это опасно!
• При использовании с несколькими приборами (например, счетчик + реле) просчитайте суммарную импедансную нагрузку - она не должна превышать 5 ВА
• Для долговечной работы избегайте установки рядом с источниками тепла или вибраций
• Артикул 50171dek и модель ТОП-0.66 0.5 25/5 5ВА от DEKRAFT совпадают - используйте эти данные при заказе запчастей или замене
