Измерительный трансформатор тока ТТК-А-25/5А-5ВА-0,5S-УХЛ3-КЭАЗ - 282976

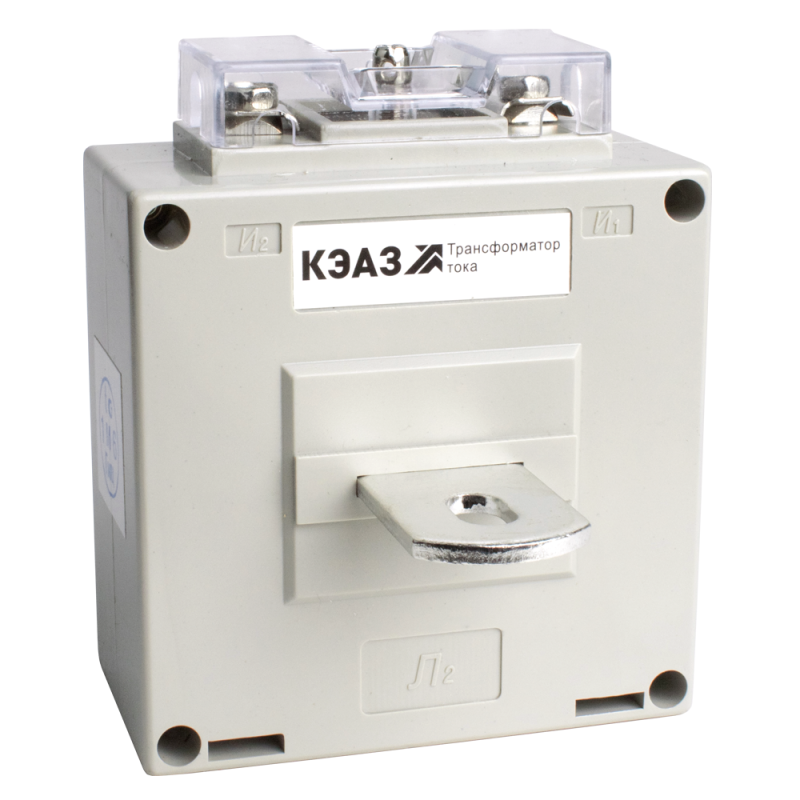

Трансформатор тока ТТК-А-25/5А-5ВА-0,5S-УХЛ3 от КЭАЗ - это измерительный прибор для преобразования высоких токов до 25 А в безопасный сигнал 5 А, используемый в системах учёта, защиты и автоматизации электросетей 0,66 кВ. Модель выполнена с встроенной шиной и предназначена для монтажа прямо на токоведущую шину без необходимости разрывать цепь.

Назначение и область применения

Трансформатор тока ТТК-А-25/5А-5ВА-0,5S-УХЛ3 используется для передачи сигнала тока в устройства измерения, защиты, автоматики и сигнализации. Применяется в распределительных щитах, ячейках КРУ, на вводах и секционных выключателях в сетях переменного тока 0,66 кВ, 50 Гц. Подходит для подключения счетчиков, реле защиты, анализаторов качества энергии и других приборов, требующих гальванически развязанного сигнала.

Технические характеристики

• Номинальный первичный ток: 25 А - максимальный рабочий ток, который трансформатор способен точно измерить;
• Номинальный вторичный ток: 5 А - выходной ток, подаваемый на измерительные приборы; совместим с большинством стандартных устройств учета и защиты;
• Класс точности: 0.5S - обеспечивает высокую точность измерений даже при малых нагрузках (от 1% от номинала), что важно для коммерческого учета энергии;
• Номинальная вторичная полная мощность: 0 В·А - указание отсутствует в спецификации, однако фактическая нагрузка должна соответствовать требованиям подключаемых приборов (обычно 2–5 В·А);
• Фактор ограничения перенапряжения (FS): 10 - трансформатор выдерживает кратковременные перегрузки тока до 10× номинала без повреждения, защищает подключенное оборудование;
• Монтажное исполнение: с шиной - позволяет установить трансформатор непосредственно на токоведущую шину без разрезания провода;
• Вторичное подключение: винтовые зажимы - удобны для многожильных и одножильных проводов, обеспечивают надежный контакт;
• Корпус: литой, самозатухающий пластик - не распространяет горение, защищает внутренние элементы от механических воздействий и внешней среды;
• Степень защиты от прикосновения: да - предотвращает случайное касание клемм и токоведущих частей;
• Климатическое исполнение: УХЛ3 - рассчитан на работу в условиях умеренного и холодного климата, в помещениях с повышенной влажностью и температурой от −40C до +40C;
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ.

Совместимость и монтаж

Трансформатор тока ТТК-А-25/5А-5ВА-0,5S-УХЛ3 устанавливается на токоведущую шину или жесткий проводник сечением, соответствующим номинальному току 25 А. Диаметр отверстия не указан - значит, он равен нулю, так как трансформатор имеет встроенную шину, а не проходное окно. Это исключает необходимость демонтировать участок цепи: достаточно открутить болты шины, поместить трансформатор между двумя ее фрагментами и затянуть обратно. Винтовые клеммы на вторичной стороне принимают провода сечением до 2,5 мм2. Для правильного подключения соблюдайте полярность: вход L1 на шине должен совпадать с маркировкой на корпусе. После монтажа обязательно опломбируйте прозрачную крышку клеммной камеры - это требуется для поверки и коммерческого учета.

Безопасность и стандарты

Трансформатор тока ТТК-А-25/5А-5ВА-0,5S-УХЛ3 соответствует требованиям ГОСТ Р 58844-2019 (аналог IEC 61869) для измерительных трансформаторов тока. Конструкция обеспечивает защиту от прикосновения к токоведущим частям, а самозатухающий материал корпуса снижает риск возгорания. FS=10 гарантирует сохранение целостности при аварийных перегрузках. Наличие пломбируемой крышки соответствует нормам Росстандарта для приборов коммерческого учета.

Преимущества

• Высокая класс точности 0.5S - идеален для точного учета энергии при низких нагрузках;
• Встроенная шина - экономит время монтажа, не требует разрыва цепи;
• Пломбируемая крышка - удовлетворяет требованиям контролирующих органов;
• Самозатухающий корпус - повышает пожаробезопасность объекта;
• Устойчивость к перегрузкам (FS=10) - увеличивает срок службы и надежность;
• Климатическое исполнение УХЛ3 - работает в суровых условиях без дополнительного обогрева.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 50 Гц;
• Номинальная вторичная мощность не указана - необходимо проверить суммарную нагрузку подключенных приборов (например, счетчики, реле); превышение может вызвать погрешность;
• Запрещено использовать при токах выше 250 А (FS=10 × 25 А = 250 А макс.) - возможен выход из строя;
• Не предназначен для установки на кабели с большим радиусом изгиба - шина жестко фиксируется, требует прямолинейного участка;
• Отсутствие проходного окна - нельзя установить на уже смонтированный кабель, только на шину или при сборке новой цепи.

Примеры использования

• Подключение к трехфазному вводному щиту для учета потребления через три экземпляра ТТК-А-25/5А-5ВА-0,5S-УХЛ3;
• Измерение тока в секционном выключателе с целью автоматического отключения при перегрузке;
• Система автоматической защиты двигателя - сигнал с трансформатора подается на тепловое реле;
• Контроль тока в цепях освещения и вентиляции в административных зданиях с коммерческим учетом.

Практические советы

• Перед монтажом убедитесь, что токовая шина имеет достаточную площадь контакта - плохой контакт вызывает нагрев и погрешность измерений;
• Проверьте, чтобы все подключаемые приборы (счетчики, реле) имели суммарную нагрузку ≤ 5 В·А - типично для современных цифровых устройств, но старые модели могут требовать больше;
• При замене трансформатора всегда отключите питание и убедитесь, что вторичная цепь замкнута - разрыв цепи во время работы опасен!
• Для долговечности избегайте установки рядом с источниками сильных магнитных полей (частотники, большие катушки);
• Трансформатор ТТК-А-25/5А-5ВА-0,5S-УХЛ3 от КЭАЗ - серия ИТТ - хорошо зарекомендовал себя в промышленных и коммунальных проектах, особенно там, где важна точность учета и надежность.
