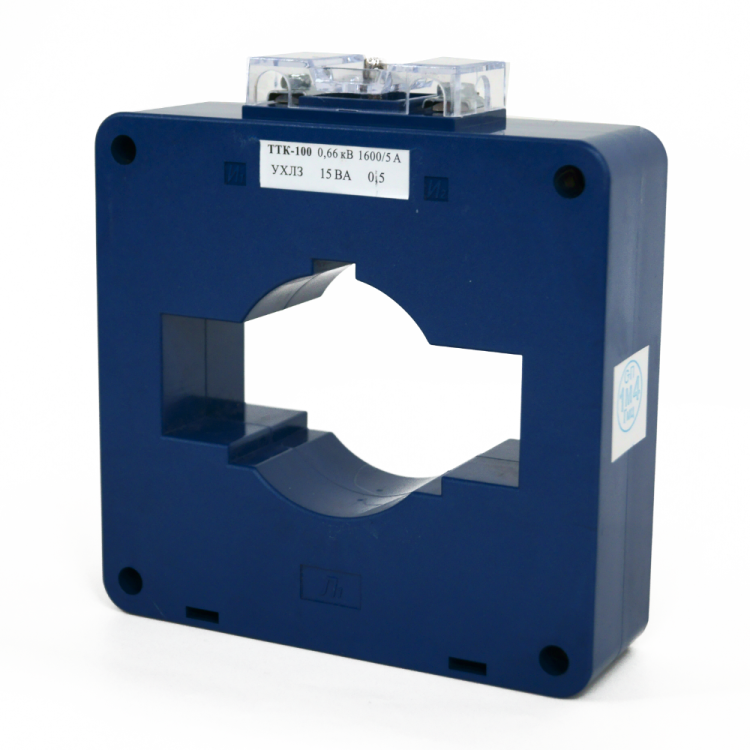

Трансформатор тока ТТК-100 1250/5А кл. точн. 0.5 15В.А измерительный УХЛ3 КЭАЗ 219628

Трансформатор тока измерительный ТТК-100-1250/5А-15ВА-0,5-УХЛ3 от КЭАЗ предназначен для точного измерения переменного тока до 1250 А в цепях напряжением до 1000 В. Этот трансформатор тока используется в системах учёта, защиты и контроля на промышленных объектах, где важна надёжность и соответствие ГОСТ 7746.

Назначение и область применения

Трансформатор тока измерительный ТТК-100-1250/5А-15ВА-0,5-УХЛ3 преобразует большой первичный ток (1250 А) в безопасный вторичный сигнал (5 А) для подключения измерительных приборов - счетчиков, амперметров, реле защиты. Применяется в распределительных устройствах, щитах автоматики, на подстанциях и в промышленных установках: конвейерах, насосных станциях, сварочных комплексах, системах энергоучёта.

Технические характеристики

• Номинальный первичный ток: 1250 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5 - максимальная погрешность измерения +-0,5%
• Номинальная мощность: 15 В·А - допустимая нагрузка на вторичную обмотку
• Напряжение изоляции: 1000 В
• Частота: 50 Гц - предназначено для сетей промышленного переменного тока
• Диаметр отверстия: 62 мм - позволяет протянуть проводник или шину соответствующего сечения
• Способ монтажа: на монтажную плату с окном для прохода токоведущей части
• Вторичное подключение: винтовые зажимы - удобны для многожильных и одножильных проводов
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, устойчив к повышенной влажности
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен
• Фактор ограничения перенапряжения: FS 10 - способен выдерживать кратковременные перегрузки до 10× номинала без повреждения
• Сертифицирован по ГОСТ 7746

Совместимость и монтаж

Трансформатор тока ТТК-100-1250/5А-15ВА-0,5-УХЛ3 монтируется на монтажную плату или DIN-рейку через крепёжные отверстия. Его окончатая конструкция позволяет установить его вокруг уже смонтированного провода или шины без её разрезания. Для правильной работы вторичная цепь должна быть замкнутой - нельзя оставлять выводы разомкнутыми во время работы. Подключаются медные провода сечением до 4 мм2. Диаметр отверстия 62 мм требует проверки внешнего диаметра токоведущей жилы перед установкой.

Безопасность и стандарты

Трансформатор тока измерительный ТТК-100-1250/5А-15ВА-0,5-УХЛ3 соответствует требованиям ГОСТ 7746 и имеет сертификат соответствия. Защита от прикосновения обеспечена конструкцией корпуса. Наличие фактора FS 10 снижает риск выхода из строя при кратковременных перегрузках. Степень защиты IP20 исключает доступ к токоведущим элементам пальцами, но не защищает от попадания воды или пыли - не применяется в открытых или влажных помещениях без дополнительной защиты.

Преимущества

• Высокий класс точности 0,5 обеспечивает достоверные показания для коммерческого учёта электроэнергии
• Окончатая конструкция упрощает монтаж - не требуется демонтаж проводника
• Устойчивость к климатическим условиям УХЛ3 делает его пригодным для использования в холодных регионах
• Надёжные винтовые зажимы обеспечивают долговечное и прочное соединение
• Подтверждённая совместимость с оборудованием КЭАЗ и другими устройствами, соответствующими ГОСТ 7746

Ограничения применения

• Не предназначен для постоянной работы при токах выше 1250 А - возможен перегрев и потеря точности
• IP20 не допускает использование в условиях высокой запылённости, сырости или пролива жидкостей
• Запрещено работать с разомкнутой вторичной цепью - создаёт опасное перенапряжение на обмотке
• Не рассчитан на импульсные или постоянные токи - только синусоидальный переменный ток 50 Гц
• Максимальная нагрузка 15 В·А - не следует подключать более двух приборов одновременно без расчёта суммарной мощности

Примеры использования

• Установка в силовой щит на входе производства для подключения счётчика электроэнергии
• Интеграция в системы автоматического управления двигателем 1000–1250 А
• Контроль тока в цепях нагревательных печей или электролизных установок
• Системы релейной защиты на подстанциях средней мощности

Практические советы

• Перед монтажом проверьте, что токоведущая шина или кабель помещается в отверстие 62 мм - при необходимости используйте гибкий проводник меньшего сечения
• Обязательно закоротите вторичные выводы перед отключением нагрузки - предотвращает возникновение высокого напряжения
• При подключении нескольких приборов (счётчики, реле) просуммируйте их потребляемую мощность - она не должна превышать 15 В·А
• Для длительной эксплуатации в условиях колебаний температуры выбирайте модели с исполнением УХЛ3 - они устойчивы к конденсату
• Трансформатор тока ТТК-100-1250/5А-15ВА-0,5-УХЛ3 от КЭАЗ совместим с большинством современных измерительных устройств - убедитесь, что их входные параметры соответствуют 5 А
