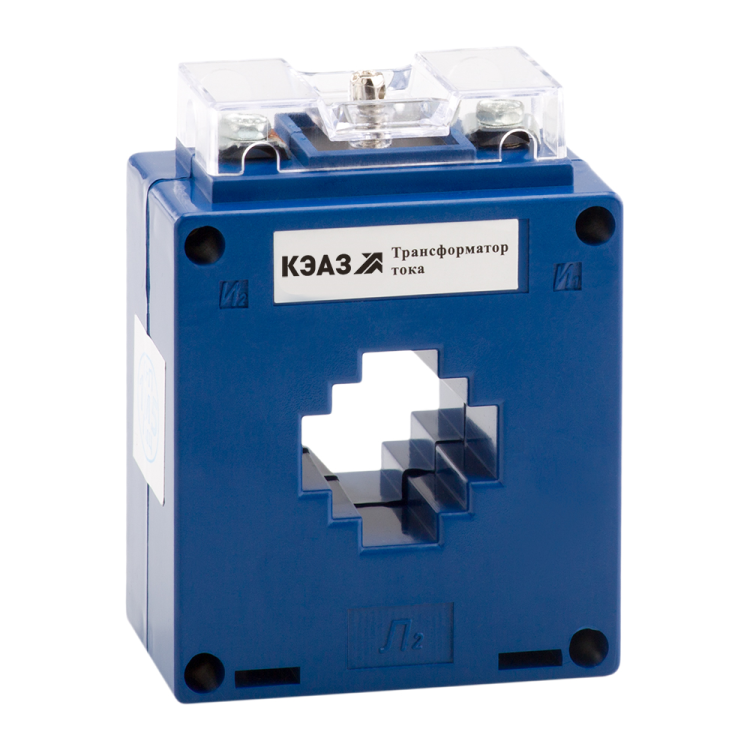

Трансформатор тока ТТК-30 200/5А кл. точн. 0.5 5В.А измерительный УХЛ3 КЭАЗ 219593

Трансформатор тока ТТК-30 200/5А 5ВА класс точности 0.5 УХЛ3 - измерительное устройство для точного контроля переменного тока до 200 А в цепях с напряжением до 1000 В. Произведён КЭАЗ, соответствует ГОСТ 7746 и предназначен для подключения к счётчикам, реле и другим приборам учёта в промышленных системах.

Назначение и область применения

Трансформатор тока ТТК-30 200/5А 5ВА класс точности 0.5 УХЛ3 преобразует высокий первичный ток (до 200 А) в безопасный вторичный сигнал (5 А) для подключения измерительных приборов. Применяется в системах учёта энергии, автоматизации и защите оборудования на объектах с переменным током частотой 50 Гц. Подходит для установки в щитах управления, распределительных устройствах и на производственных линиях.

Технические характеристики

• Номинальный первичный ток: 200 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5 - максимальная погрешность измерения +-0,5%
• Номинальная мощность: 5 В·А - допустимая нагрузка на вторичную обмотку
• Напряжение изоляции: 1000 В - максимальное рабочее напряжение сети
• Частота: 50 Гц - оптимальна для сетей России и стран СНГ
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, устойчив к повышенной влажности
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Фактор ограничения перенапряжения: FS 10 - способен выдерживать кратковременные перегрузки до 10× номинала без повреждения
• Габариты: 25×12×98 мм - компактный размер для монтажа на плате
• Подключение вторичной обмотки: винтовые зажимы
• Сертифицирован: да - соответствие требованиям ГОСТ и нормам безопасности

Совместимость и монтаж

Трансформатор тока ТТК-30 200/5А 5ВА класс точности 0.5 УХЛ3 имеет конструкцию «с окном» - проводник первичной цепи проходит через центральное отверстие без разрыва. Монтируется на печатную плату (монтажная плата), что удобно для сборки в модульных щитах и контроллерах. Для надёжной работы вторичная цепь должна быть замкнута - разрыв цепи во время работы опасен! Соединение выполняется с помощью винтовых клемм, подходят провода сечением до 2,5 мм2.

Безопасность и стандарты

Трансформатор тока ТТК-30 200/5А 5ВА класс точности 0.5 УХЛ3 выполнен с защитой от прикосновения и сертифицирован согласно ГОСТ 7746. Обеспечивает электробезопасность при работе в сетях до 1000 В. Наличие фактора FS 10 снижает риск выхода из строя при кратковременных перегрузках. Не применяется в взрывоопасных средах - степень защиты IP20 не обеспечивает герметичность.

Преимущества

• Высокая точность (класс 0.5) - идеален для коммерческого учёта электроэнергии
• Компактные габариты - легко помещается в плотно укомплектованные шкафы
• Устойчивость к климатическим условиям (УХЛ3) - надёжная работа в холодных и влажных помещениях
• Защита от прикосновения - снижает риск поражения током при обслуживании
• Совместим с большинством современных измерительных приборов - благодаря стандартному вторичному току 5 А

Ограничения применения

• Не предназначена для постоянного тока - работает только с переменным током 50 Гц
• IP20 не защищает от пыли и брызг воды - нельзя использовать в открытых или сырых местах без корпуса
• Запрещено работать с разомкнутой вторичной цепью - это вызывает опасное перенапряжение на обмотке
• Максимальная нагрузка 5 В·А - не подключайте приборы с потреблением выше этого значения
• Не рекомендован для монтажа вне щита - требует механической фиксации и защиты от внешних воздействий

Примеры использования

• Подключение к электросчётчику в промышленном щите учета
• Измерение тока в цепях питания насосов, компрессоров, конвейеров
• Вход в реле защиты и автоматические системы управления
• Системы мониторинга энергопотребления на заводах и складах
• Интеграция в панели управления станков с ЧПУ

Практические советы

• Выбирайте ТТК-30 200/5А 5ВА класс точности 0.5 УХЛ3, когда требуется точный учёт тока до 200 А - для больших значений используйте модели с более высоким номиналом
• Обязательно проверьте посадочный диаметр окна - он рассчитан на проводники до 12–15 мм в диаметре; если провод толще - используйте переходник или другой тип трансформатора
• Перед запуском убедитесь, что вторичная цепь замкнута - даже кратковременное размыкание может повредить изоляцию
• При монтаже на плату соблюдайте минимальные расстояния до других элементов - габариты 25×12×98 мм позволяют компактную сборку, но не игнорируйте тепловую нагрузку
• Для длительной эксплуатации в условиях повышенной влажности (например, в цехах) дополнительно поместите ТТК-30 в закрытый корпус с уровнем защиты IP54+
