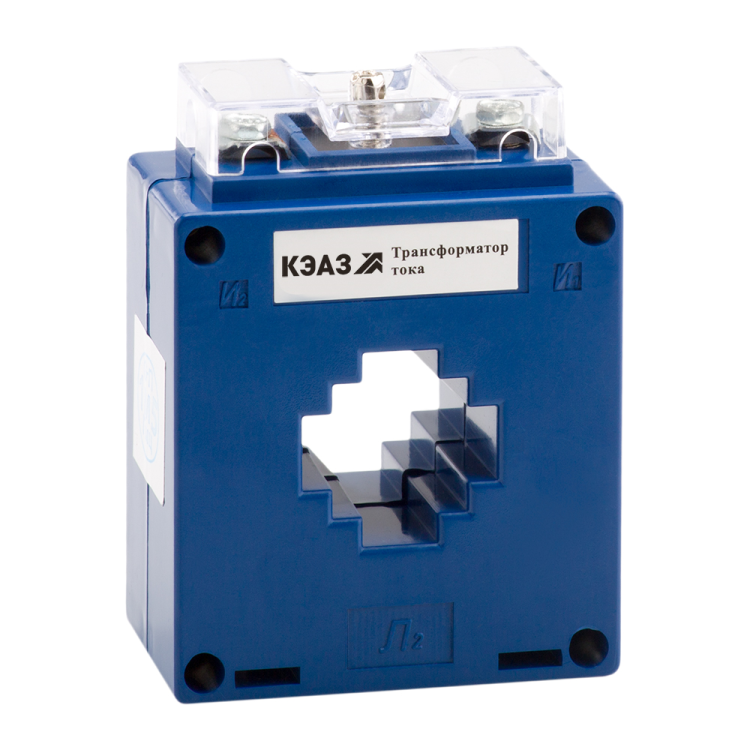

Трансформатор тока ТТК-30 300/5А кл. точн. 0.5 10В.А измерительный УХЛ3 КЭАЗ 219617

Трансформатор тока измерительный ТТК-30 300/5А-10ВА-0,5-УХЛ3 от КЭАЗ предназначен для точного измерения переменного тока до 300 А в цепях напряжением до 1000 В. Он используется в системах учёта, защиты и контроля на промышленных объектах, где важна надёжность и соответствие ГОСТ 7746.

Назначение и область применения

Трансформатор тока измерительный ТТК-30 300/5А-10ВА-0,5-УХЛ3 преобразует большой первичный ток (300 А) в безопасный вторичный сигнал (5 А) для подключения измерительных приборов: счетчиков, амперметров, реле защиты. Применяется в распределительных щитах, на подстанциях, в промышленных установках - например, на насосных станциях, конвейерах, компрессорах и других устройствах с высокими токовыми нагрузками.

Технические характеристики

• Номинальный первичный ток: 300 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5 - максимальная погрешность измерения +-0,5%
• Номинальная мощность: 10 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Род тока: переменный (AC), частота 50 Гц
• Напряжение изоляции: 1000 В - допустимое рабочее напряжение сети
• Диаметр отверстия: 25 мм - позволяет протянуть проводник сечением до ~35 мм2
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, устойчив к повышенной влажности
• Подключение вторичной обмотки: винтовые зажимы
• Фактор ограничения перенапряжения: FS 10 - способен выдерживать кратковременные перегрузки до 10× номинала без повреждения
• Монтаж: на монтажную плату, с окном для прохода провода

Совместимость и монтаж

Трансформатор тока измерительный ТТК-30 300/5А-10ВА-0,5-УХЛ3 устанавливается на шину или жесткий проводник через окно диаметром 25 мм. Монтировать необходимо на изолированной монтажной плате, обеспечивая доступ к винтовым клеммам для подключения вторичной цепи. Обязательно замыкать вторичную обмотку перед отключением нагрузки - разрыв цепи при наличии тока в первичной обмотке опасен!

Не используйте с проводами большего диаметра - они не войдут в окно. Для многожильных кабелей проверьте гибкость и возможность плотного прохождения.

Безопасность и стандарты

Трансформатор тока измерительный ТТК-30 соответствует ГОСТ 7746 и имеет сертификат соответствия. Защита от прикосновения реализована конструкцией корпуса - внутренние части недоступны при правильной сборке. Степень защиты IP20 исключает попадание пальцев, но не предназначена для работы во влажных или запылённых средах вне щита.

Преимущества

• Высокий класс точности 0,5 обеспечивает достоверные показания для коммерческого учёта энергии
• Низкая номинальная мощность (10 В·А) снижает требования к сечению вторичных проводов
• Климатическое исполнение УХЛ3 делает его пригодным для холодных регионов и неотапливаемых помещений
• Фактор FS 10 даёт запас прочности при аварийных перегрузках
• Оконная конструкция упрощает установку без демонтажа проводника

Ограничения применения

• Не применяется в постоянном токе - только для переменного тока 50 Гц
• IP20 требует установки внутри закрытого щита; не подходит для открытой прокладки
• Запрещено работать с разомкнутой вторичной обмоткой - риск возникновения опасного высокого напряжения
• Максимальный диаметр провода 25 мм - не совместим с крупными силовыми кабелями (>50 мм2)
• Не рекомендован для длительной работы при токе выше 300 А - возможны перегрев и потеря точности

Примеры использования

• Учёт потребления на вводе в цех с мощностью до 200 кВт
• Подключение к реле перегрузки на двигателе 110–130 кВт
• Интеграция в системы автоматизации на пищевых производствах
• Контроль тока в системах кондиционирования и вентиляции

Практические советы

• Выбирайте ТТК-30 300/5А-10ВА-0,5-УХЛ3, когда требуется точный учёт тока до 300 А и есть место для монтажа на плате
• Проверяйте целостность вторичной цепи перед включением питания - даже кратковременный разрыв может повредить оборудование
• Для длинных вторичных цепей (более 10 м) рассчитывайте потери - суммарная нагрузка не должна превышать 10 В·А
• При использовании нескольких трансформаторов в одной системе соблюдайте одинаковое направление намотки (обозначены полярности)
• При замене старого трансформатора сверьте диаметр окна - 25 мм не всегда совпадает с аналогами
