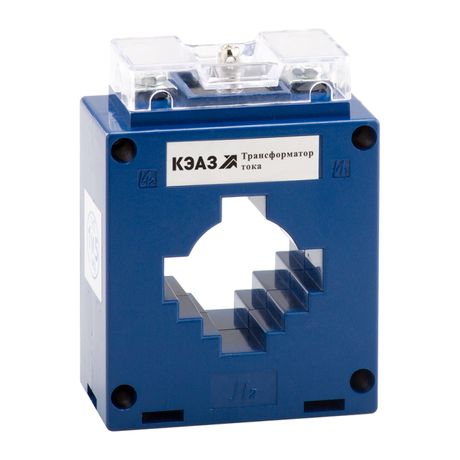

Трансформатор тока ТТК-40 600/5А кл. точн. 0.5S 5В.А измерительный УХЛ3 КЭАЗ 219654

Трансформатор тока измерительный ТТК-40 600/5А 5ВА 0.5S УХЛ3 - устройство для точного измерения переменного тока до 600 А в цепях с напряжением до 1000 В. Применяется в системах учёта энергии, автоматизации и защите оборудования. Произведён КЭАЗ, соответствует ГОСТ 7746 и сертифицирован.

Назначение и область применения

Трансформатор тока измерительный ТТК-40 600/5А 5ВА 0.5S УХЛ3 преобразует высокий первичный ток (600 А) в безопасный вторичный сигнал (5 А) для подключения измерительных приборов: счётчиков, амперметров, реле защиты. Подходит для установки в распределительных щитах, на шинах и в ячейках КРУ. Часто используется в промышленных объектах - на насосных станциях, конвейерах, вентиляционных системах, где требуется точный контроль потребления энергии.

Технические характеристики

• Номинальный первичный ток: 600 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5S - обеспечивает погрешность не более 0,5% в широком диапазоне нагрузок, включая малые токи (до 1% от номинала); подходит для коммерческого учёта энергии
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности
• Частота: 50 Гц - предназначен для сетей с промышленной частотой
• Напряжение изоляции: 1000 В - допустимый уровень напряжения между первичными и вторичными цепями
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, устойчив к повышенной влажности и запылению
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от пыли и воды; требует установки внутри закрытых корпусов
• Габариты: 30×98×11 мм - компактный размер для монтажа на плате или в ограниченном пространстве
• Фактор ограничения перенапряжения: FS 10 - при аварийных токах (до 10× номинала) сохраняет целостность и не выходит из режима измерения
• Подключение вторичной обмотки: винтовые зажимы - надёжное и удобное для многожильных проводов

Совместимость и монтаж

Трансформатор тока измерительный ТТК-40 600/5А 5ВА 0.5S УХЛ3 имеет конструкцию «с окном» - позволяет установить его на шину без её разрезания. Монтаж осуществляется на печатную плату через отверстия в корпусе. Для правильной работы необходимо:

• Замкнуть вторичную обмотку перед включением первичного тока - разрыв цепи может вызвать опасное перенапряжение
• Использовать провода сечением не менее 1,5 мм2 для вторичной цепи
• Не превышать номинальную нагрузку 5 В·А - подключаемые приборы должны иметь суммарную импедансную нагрузку ≤ 0,2 Ом
• Обеспечить доступ к винтовым зажимам для обслуживания

Безопасность и стандарты

• Соответствует ГОСТ 7746 - требования к измерительным трансформаторам тока
• Сертифицирован - подтверждено соответствие нормам безопасности РФ
• Защита от прикосновения - предотвращает случайный контакт с токоведущими элементами
• Класс точности 0.5S - разрешён для коммерческого учёта электроэнергии согласно законодательству

Преимущества

• Высокая точность класса 0.5S - идеально для учёта энергии, особенно при низких нагрузках
• Компактные габариты - легко помещается даже в плотно укомплектованных щитах
• Монтаж без разрыва шины - снижает время установки и риск повреждения проводника
• Устойчивость к климатическим условиям УХЛ3 - надёжна в условиях холодных и влажных производственных площадок
• Наличие винтового подключения - упрощает подключение и ремонт

Ограничения применения

• Не предназначена для постоянного тока - работает только с переменным током 50 Гц
• IP20 - нельзя использовать вне закрытых корпусов, в сырых или пыльных средах без дополнительной защиты
• Максимальная нагрузка 5 В·А - не совместим с приборами большой мощности (например, старыми аналоговыми счётчиками с катушками большого сопротивления)
• Требуется замыкание вторичной цепи при работе - при отключении приборов без замыкателя возникает риск пробоя изоляции
• Не рекомендован для установки на токоведущих шинах выше 1000 В - превышение напряжения недопустимо

Примеры использования

• Установка в щитах управления на заводе для подключения цифровых счётчиков электроэнергии
• Интеграция в системы автоматического регулирования мощности на насосных станциях
• Контроль тока в цепях питания конвейеров и промышленных роботов
• Системы релейной защиты на подстанциях с напряжением до 1000 В

Практические советы

• Выбирая ТТК-40 600/5А 5ВА 0.5S УХЛ3, проверьте, что ваша шина имеет подходящий внешний диаметр - окно трансформатора рассчитано на шины до 25–30 мм в диаметре
• Для долговечности используйте термоусадочные трубки на выводах вторичной обмотки - это исключит короткое замыкание
• При использовании нескольких трансформаторов в одной цепи соблюдайте полярность - пометки “P1”, “P2” и “S1”, “S2” должны быть одинаково ориентированы
• Проверяйте целостность вторичной цепи мультиметром перед вводом в работу - разрыв цепи может повредить оборудование
• При замене устройства всегда отключайте питание и замыкайте вторичную обмотку временным перемычкой
