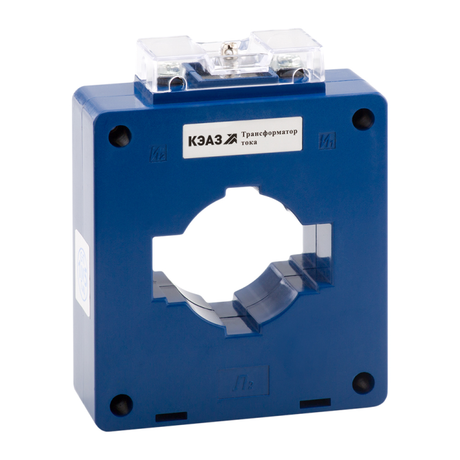

Трансформатор тока измерительный ТТК-60 600/5А-10ВА-0.5S-УХЛ3 - 239703 КЭАЗ

Трансформатор тока измерительный ТТК-60 600/5А-10ВА-0,5S-УХЛ3 от КЭАЗ предназначен для точного измерения переменного тока до 600 А в цепях напряжением до 1000 В. Этот трансформатор тока используется в системах учёта энергии, релейной защите и контроля нагрузки на промышленных объектах. Модель ТТК-60 отличается компактной конструкцией с окном для прохода провода и соответствует требованиям ГОСТ 7746.

Назначение и область применения

Трансформатор тока измерительный ТТК-60 600/5А-10ВА-0,5S-УХЛ3 преобразует высокий первичный ток (600 А) в безопасный вторичный сигнал (5 А) для подключения измерительных приборов: счетчиков, амперметров, реле защиты и устройств автоматизации. Применяется в распределительных щитах, на подстанциях, в промышленных установках с большими токовыми нагрузками - например, на насосных станциях, конвейерах, вентиляционных системах и силовых пультах.

Технические характеристики

• Номинальный первичный ток: 600 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5S - обеспечивает погрешность не более 0,5% в широком диапазоне нагрузок, включая малые токи (до 1% от номинала)
• Номинальная мощность: 10 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Напряжение изоляции: 1000 В - допустимое рабочее напряжение сети
• Частота: 50 Гц - предназначена для сетей с промышленной частотой
• Диаметр отверстия: 45 мм - позволяет протянуть одножильный или многожильный проводник соответствующего сечения
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности и запылённости
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не герметична; требует установки внутри закрытых корпусов
• Подключение вторичной обмотки: винтовые зажимы - надёжное и удобное для подключения медных проводов сечением до 2,5 мм2
• Фактор ограничения перенапряжения (FS): 10 - предельное отношение вторичного тока при КЗ к номинальному, указывает на устойчивость к перегрузкам
• Способ монтажа: монтажная плата - крепится на DIN-рейку или жестко на поверхность через отверстия в основании
• Монтажное исполнение: с окном - токоведущий провод проходит сквозь сердечник без разрыва цепи

Совместимость и монтаж

Трансформатор тока ТТК-60 совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А. Для правильной работы необходимо соблюдать полярность выводов (обозначены K1/K2). Обязательно замыкать вторичную обмотку перед отключением нагрузки - разрыв цепи во время работы вызывает опасное повышение напряжения. Монтаж выполняется на подготовленной поверхности или DIN-рейке. Диаметр отверстия 45 мм позволяет установить проводники до 35 мм2 (например, АВВГ 3×25). Перед установкой проверьте соответствие сечения провода и габарита окна.

Безопасность и стандарты

Трансформатор тока ТТК-60 соответствует ГОСТ 7746 и имеет сертификат соответствия. Конструкция исключает доступ к токоведущим частям при установленном положении (защита от прикосновения). Наличие класса точности 0.5S гарантирует безопасность и достоверность показаний в условиях слабых нагрузок, что важно для коммерческого учёта. Сердечник выполнен из высококачественной холоднокатаной стали, снижающей потери и нагрев.

Преимущества

• Высокая точность класса 0.5S - идеально для коммерческого учёта электроэнергии
• Универсальное окно 45 мм - подходит для большинства стандартных кабелей
• Надёжное винтовое подключение - минимизирует риск ослабления контакта
• Климатическое исполнение УХЛ3 - стабильно работает в суровых условиях
• Сертифицировано и соответствует ГОСТ - подтверждает качество и безопасность
• Произведено КЭАЗ - известный российский производитель с долгой историей в области измерительных трансформаторов

Ограничения применения

• Не применяется в постоянном токе - только для переменного тока 50 Гц
• Степень защиты IP20 требует установки в закрытом шкафу - нельзя использовать на открытом воздухе или в сырых помещениях без дополнительной защиты
• Максимальная нагрузка 10 В·А - не подключайте несколько приборов суммарной мощностью выше этого значения
• Не рекомендован для импульсных или несинусоидальных токов - возможны искажения показаний
• При работе с токами ниже 5% от номинала (менее 30 А) точность может снижаться - для таких задач лучше применять класс 0.2S

Примеры использования

• Установка в главном вводном щите промышленного предприятия для подключения электросчётчика
• Интеграция в системы автоматического управления двигателем (частотный преобразователь + реле перегрузки)
• Контроль тока в цепях питания конвейерной линии с регулярными пиками нагрузки
• Мониторинг потребления на участке с большим количеством оборудования (например, сварочные аппараты)

Практические советы

• Выбирайте трансформатор тока ТТК-60 600/5А-10ВА-0,5S-УХЛ3, когда требуется высокая точность учёта при токах от 30 А до 600 А
• Проверяйте целостность вторичной цепи перед включением - открытый контур может вывести прибор из строя
• При использовании нескольких трансформаторов в одной системе - соблюдайте одинаковое направление намотки и полярность всех устройств
• Для увеличения точности при малых нагрузках используйте трансформаторы с классом 0.2S - ТТК-60 0.5S оптимален для средних и больших токов
• При замене старого трансформатора - сравнивайте не только токовые параметры, но и тип монтажа, диаметр окна и мощность
• Обращайте внимание на маркировку K1 и K2 - неверное подключение изменяет знак показаний
