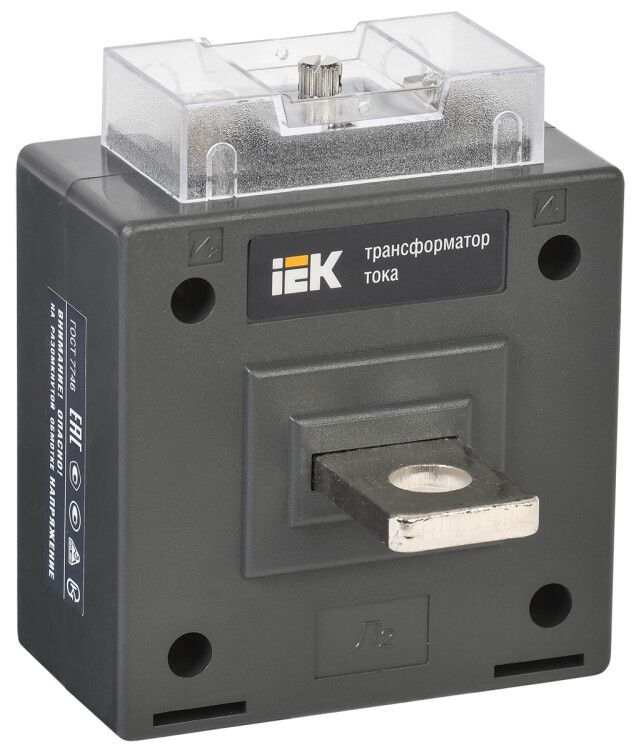

Трансформатор тока ТТИ-А МПИ08 600/5А 5ВА класс 0.5S IEK ITT10-3-05-0600-08

Трансформатор тока ТТИ-А 600/5А 5ВА класс 0,5S от IEK предназначен для точного измерения тока в цепях переменного напряжения до 660 В и передачи сигнала в устройства учёта, защиты и автоматизации. Этот трансформатор тока ТТИ-А 600/5А 5ВА класс 0,5S применяется там, где важна высокая точность - особенно в системах коммерческого учёта электроэнергии.

Назначение и область применения

Трансформатор тока ТТИ-А 600/5А 5ВА класс 0,5S используется для:

• измерения тока в сетях с номинальным значением 600 А;
• передачи сигналов в счетчики электроэнергии, реле защиты, контроллеры и другие измерительные приборы;
• коммерческого учёта электроэнергии - то есть для расчётов с потребителями, где требуется высокая точность;
• промышленных объектов: подстанций, щитовых помещений, силовых , оборудования с большими нагрузками.

Технические характеристики

• Номинальный первичный ток: 600 А - максимальный ток, который можно измерять без перегрузки.
• Номинальный вторичный ток: 5 А - выходной ток, совместимый с большинством измерительных приборов.
• Класс точности: 0,5S - обеспечивает погрешность не более +-0,5 % в широком диапазоне токов, включая малые значения (до 1 % от номинала); подходит для точного учёта даже при слабых нагрузках.
• Номинальная мощность: 5 ВА - максимальная нагрузка, которую может обслужить вторичная обмотка; важно соблюдать при подключении приборов.
• Рабочее напряжение: 660 В - предельное напряжение изоляции, соответствует средним напряжениям в промышленных сетях.
• Количество вторичных обмоток: одна - позволяет подключить один измерительный прибор или группу последовательно соединённых приборов суммарной мощностью ≤5 ВА.
• Материал шины: медь - обеспечивает низкое сопротивление и надёжную проводимость тока.
• Степень защиты IP20: защита от прикосновения к токоведущим частям (пальцем) и от предметов >12,5 мм; не защищает от воды и пыли - требует установки внутри закрытой аппаратуры.
• Диапазон температур: от –45 C до +50 C - работает в суровых условиях, включая холодные склады и жаркие помещения.
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены.
• Климатическое исполнение: УХЛ3 - умеренный и холодный климат с повышенной влажностью.
• Подключение: винтовое - удобно для быстрого монтажа и демонтажа.
• Сертификация: да - имеет свидетельство об утверждении типа средства измерений (CN.С.34.083.A №47195).
• Нормативные документы: ГОСТ 7746, ТУ 3414-001-18461115-2006 - соответствие государственным и отраслевым стандартам.

Совместимость и монтаж

Трансформатор тока ТТИ-А 600/5А 5ВА класс 0,5S - катушечного типа, монтируется на монтажную плату. Для работы необходимо:

• надеть трансформатор на однопроводную шину 600 А - он проходной, не требует разрывов цепи;
• обеспечить плотный контакт между шиной и внутренней поверхностью трансформатора - зазор снижает точность;
• не допускать механических усилий на выводы вторичной обмотки - они выполнены для винтового подключения, не рассчитаны на постоянную нагрузку;
• вторичную цепь обязательно замыкать через измерительный прибор - холостой ход недопустим!

Высота корпуса и габариты позволяют легко размещать несколько таких трансформаторов рядом в одном ящике или щите.

Безопасность и стандарты

• Обеспечена защита от прикосновения - исключено случайное касание токоведущих элементов при установленном состоянии.
• Соответствует ГОСТ 7746 - нормативу для трансформаторов тока в России и странах СНГ.
• Произведён по ТУ 3414-001-18461115-2006 - специфические требования к точности и долговечности.
• Свидетельство об утверждении типа средства измерений подтверждает законность использования в коммерческом учёте.

Преимущества

• Класс точности 0,5S - выше, чем у обычных 0,5 - идеально для учёта при низких нагрузках (например, ночью или в периоды минимального потребления).
• Долгий срок службы (25 лет) - снижает затраты на сервис и замену.
• Широкий температурный диапазон - подходит для установки вне теплых помещений (например, на открытых площадках или в необогреваемых щитовых).
• Медная шина - минимизирует потери и повышает термическую стабильность.
• Сертифицирован и рекомендован для коммерческого учёта - не вызывает споров с контролирующими органами.

Ограничения применения

• Не использовать во внешних условиях - степень защиты IP20 не защищает от влаги, пыли, осадков.
• Запрещён холостой ход вторичной обмотки - при отключенном приборе возникает опасное напряжение (>1000 В), риск поражения и пробоя изоляции.
• Максимальная нагрузка - 5 ВА. Подключать нельзя больше одного прибора, если его потребляемая мощность близка к этому значению (например, старые аналоговые счетчики).
• Не применять в цепях постоянного тока - работает только с переменным током 50–60 Гц.
• Требуется правильный монтаж на шину - плохой контакт увеличивает погрешность и создаёт риск перегрева.

Примеры использования

• Щитовая комнаты промышленного предприятия - контроль расхода электроэнергии на участок с током до 600 А.
• Центры сбора и распределения энергии - подключение к современным цифровым счётчикам.
• Автомобильные заводы, конвейеры, насосные станции - системы защиты от перегрузок и аварийных режимов.
• Жилищно-коммунальные хозяйства - учёт энергии на крупных многоквартирных домах с коллективными вводами.

Практические советы

• Перед установкой проверьте целостность изоляции и наличие маркировки на корпусе - она должна совпадать с данными в паспорте.
• Выбирайте место монтажа так, чтобы была возможность доступа к винтовым клеммам для диагностики и замены приборов.
• При использовании нескольких трансформаторов тока ТТИ-А 600/5А 5ВА класс 0,5S в одной системе - следите за равномерностью нагрузки на каждую вторичную цепь.
• Не используйте удлинители или переходники на вторичной стороне - это влияет на точность и может нарушить метрологические характеристики.
• Проверяйте полярность при подключении - неверная фазировка приведёт к некорректному учёту.
• При замене - сохраняйте оригинальный порядок подключения и тип нагрузки, чтобы не потерять класс точности 0,5S.
