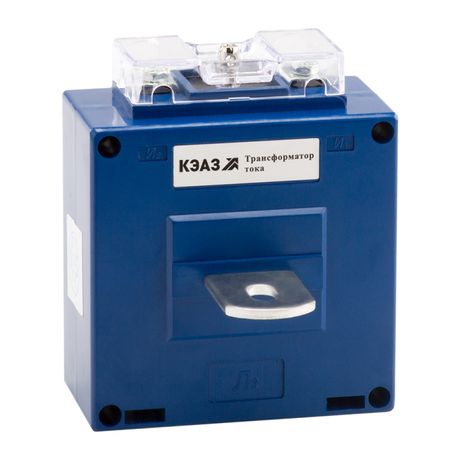

Трансформатор тока ТТК-А 120/5А кл. точн. 0.5S 5В.А измерительный УХЛ3 КЭАЗ 219656

Трансформатор тока измерительный ТТК-А-120/5А-5ВА-0.5S-УХЛ3 от КЭАЗ предназначен для точного измерения переменного тока до 120 А в цепях с частотой 50 Гц. Он используется в системах учёта энергии, где важна высокая точность класса 0.5S, и совместим с оборудованием, требующим изолированную передачу сигнала через вторичную обмотку. Артикул 219656 соответствует модели из серии ИТТ.

Назначение и область применения

Трансформатор тока измерительный ТТК-А-120/5А-5ВА-0.5S-УХЛ3 преобразует большой первичный ток (до 120 А) в безопасный вторичный сигнал (5 А) для подключения измерительных приборов: счётчиков, амперметров, реле защиты. Применяется в распределительных щитах, автоматических выключателях, системах контроля потребления на объектах с напряжением до 1000 В. Подходит для установки в промышленном оборудовании, на участках с постоянной нагрузкой - например, на линиях питания насосов, компрессоров, конвейеров.

Технические характеристики

• Номинальный первичный ток: 120 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5S - обеспечивает погрешность не более 0,5% в широком диапазоне нагрузок, включая малые токи (важно для точного учёта при низкой нагрузке)
• Номинальная мощность: 5 В·А - максимальная допустимая нагрузка на вторичную обмотку
• Частота: 50 Гц - предназначена для сетей России и стран СНГ
• Напряжение изоляции: 1000 В - позволяет использовать в сетях до 1 кВ
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен; не предназначен для открытых площадок
• Фактор ограничения перенапряжения: FS 10 - способен выдерживать кратковременные перегрузки тока до 10× номинала без повреждения
• Способ монтажа: монтажная плата с шиной - устанавливается прямо на жесткую медную или алюминиевую шину
• Вторичное подключение: винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2
• Диаметр отверстия: 0 мм - трансформатор не имеет проходного отверстия, монтируется на шину внешним образом
• Высота наружной части: 104 мм - важно для планирования места в щите

Совместимость и монтаж

Трансформатор тока измерительный ТТК-А-120/5А-5ВА-0.5S-УХЛ3 монтируется на однополосную шину с помощью специальных креплений. Шина должна иметь гладкую поверхность и достаточную жёсткость. Нельзя устанавливать на гибкий кабель или многожильный провод. Вторичная цепь обязательно замыкается на нагрузку - при разрыве цепи возникает опасное напряжение! Для подключения используйте провода сечением до 2,5 мм2. Монтаж выполняется при отключенном питании. Обязательно соблюдайте полярность: вход (L1) и выход (L2) должны соответствовать направлению тока в шине.

Безопасность и стандарты

• Соответствует ГОСТ 7746 - основному нормативу для измерительных трансформаторов тока в РФ
• Снабжён защитой от прикосновения - предотвращает случайный контакт с токоведущими элементами
• Сертифицирован - подтверждено соответствие требованиям безопасности и EMC
• Не содержит свинца и других запрещённых веществ - соответствует RoHS

Преимущества

• Класс точности 0.5S гарантирует точность даже при токах ниже 5% от номинала - идеально для систем учёта с переменной нагрузкой
• Высокая перегрузочная способность (FS 10) снижает риск повреждения при пусковых токах
• Жёсткая конструкция с монтажной платой исключает люфт и обеспечивает долгий срок службы
• Климатическое исполнение УХЛ3 делает его пригодным для использования в неотапливаемых помещениях и на территории с суровым климатом
• Винтовые зажимы позволяют легко менять или проверять подключение без инструментов

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц
• IP20 не защищает от воды и пыли - нельзя устанавливать вне помещений или в сырых средах
• Отсутствие проходного отверстия - невозможно протянуть шину через корпус, требуется монтаж на уже установленную шину
• Номинальная мощность 5 В·А ограничивает количество и тип подключаемых приборов - не рекомендуется подключать несколько устройств без расчёта суммарной нагрузки
• Запрещено работать с разомкнутой вторичной цепью - это вызывает пробой изоляции и опасность поражения током

Примеры использования

• Подключение к трёхфазному счётчику энергии в распределительном щите промышленного цеха
• Измерение тока в цепи управления воздушными компрессорами
• Защита двигателя через реле перегрузки, работающее по сигналу с этого трансформатора
• Автоматизация системы освещения на основе анализа потребляемого тока

Практические советы

• Выбирая трансформатор, убедитесь, что номинальный ток шины не превышает 120 А - иначе будет недостаточная точность
• Проверьте, чтобы вторичная нагрузка (сумма всех приборов) не превышала 5 В·А - иначе класс точности нарушится
• При монтаже плотно затягивайте винты, но без усилия - перетяжка может повредить контакты
• Для удобства обслуживания оставляйте свободный доступ к вторичным клеммам
• При замене старого трансформатора - сохраняйте оригинальную схему подключения и полярность
• Трансформатор ТТК-А-120/5А-5ВА-0.5S-УХЛ3 от КЭАЗ совместим с большинством современных счётчиков и контроллеров - проверьте совпадение номинала вторичного тока (5 А)
