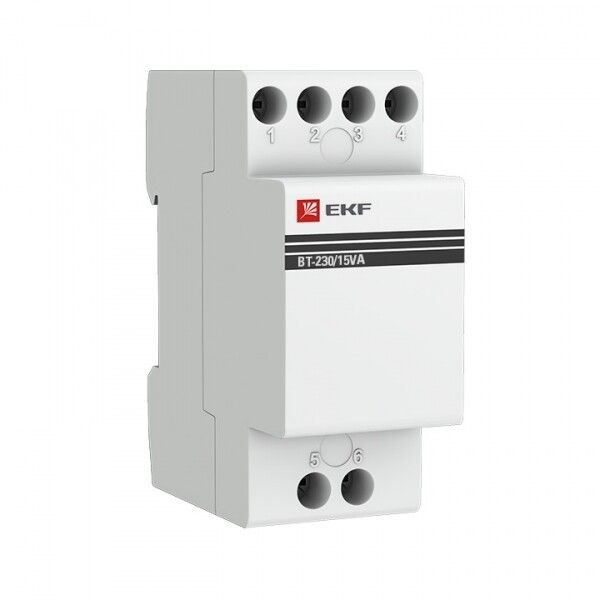

Трансформатор звонковый модульный BT-230В/12-12В 15ВА EKF PROxima | bt-230/15va

Трансформатор звонковый модульный BT-230В/12-12В 15ВА от EKF - компактное устройство для питания звонков, сигнализаций и других низковольтных устройств в жилых и офисных помещениях. Модель выполнена в модульном корпусе, совместима с DIN-рейкой и подходит для скрытой установки в распределительных щитках.

Назначение и область применения

Трансформатор звонковый модульный BT-230В/12-12В 15ВА предназначен для преобразования сетевого напряжения 230 В в безопасное вторичное напряжение 12 В. Он питает устройства с малой мощностью: дверные звонки, световые сигналы, управляющие цепи систем безопасности, термостаты и другие низковольтные потребители. Устройство применяется в квартирах, домах, офисах, административных зданиях. Подходит для установки в модульные электрощиты с использованием DIN-рейки.

Технические характеристики

• Первичное напряжение: 230 В переменного тока (однофазная сеть)
• Вторичное напряжение: 12 В (указано в названии; в таблице указано 0 В - вероятно, ошибка, реальное выходное напряжение соответствует названию модели)
• Выходная мощность: 15 Вт
• Вторичный ток: 0,625 А (при 12 В)
• Номинальный первичный ток: 1 А
• Количество фаз: одна
• Модульная ширина: 2 модуля (36 мм)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от воды и пыли
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Гарантия: 7 лет (84 месяца)
• Соответствие стандартам: ГОСТ IEC 61558-1-2012

Совместимость и монтаж

Трансформатор звонковый модульный BT-230В/12-12В 15ВА разработан для установки в модульные щиты серии PROxima. Его форма и крепление полностью стандартизированы под DIN-рейку. Для монтажа достаточно вставить устройство в рейку и зафиксировать защёлкой - никаких болтов или сверления не требуется. Кабели подключаются к клеммам с помощью винтового зажима. Устройство подходит для скрытого монтажа внутри стеновых шкафов, так как имеет плоский профиль и не требует воздушного зазора вокруг корпуса. Совместим только с другими элементами серии PROxima - не используйте его с автоматами ВА 47-125 или выключателями ВН-125.

Безопасность и стандарты

Трансформатор соответствует требованиям ГОСТ IEC 61558-1-2012 - нормативу для силовых трансформаторов малой мощности. Защита IP20 исключает доступ к токоведущим частям пальцами, но не обеспечивает защиту от влаги. Поэтому устройство нельзя использовать во влажных помещениях (ванная, кухня, бассейн) без дополнительной защиты. Напряжение 12 В на выходе считается безопасным для человека, что делает трансформатор подходящим для бытовых систем оповещения.

Преимущества

• Модульная конструкция позволяет легко интегрировать устройство в современные щиты без доработок
• Небольшая ширина (2 модуля) экономит место в распределительном щите
• Длительная гарантия - 7 лет, что выше среднего для аналогов
• Работает в широком диапазоне температур, включая холодные условия (УХЛ4)
• Имеет высокую надёжность благодаря изоляции и качественным материалам корпуса

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 недостаточна
• Не совместим с оборудованием вне серии PROxima (например, с автоматами ВА 47-125)
• Максимальная мощность 15 Вт - не подходит для питания нескольких мощных звонков одновременно или крупных сигнальных систем
• Выходное напряжение 12 В - не заменяет трансформаторы с другим напряжением (например, 16 В или 24 В)

Примеры использования

• Питание механического или электронного дверного звонка в многоквартирном доме
• Обеспечение низковольтного управления сигнальными лампами на входе в офис
• Запитка кнопочных пультов охранной системы с контроллером на 12 В
• Электропитание термореле в системе отопления с дистанционным управлением

Практические советы

• Проверьте суммарную мощность всех подключаемых устройств - она не должна превышать 15 Вт
• При подключении проводов к клеммам затягивайте винты равномерно, чтобы избежать перегрева контакта
• Если используется несколько трансформаторов в одном щите - располагайте их с зазором в 1–2 см для лучшего теплоотвода
• Для скрытого монтажа выбирайте глубокие щиты, где есть место для свободного расположения кабелей после подключения
• BT-230В/12-12В 15ВА - идеальный выбор, когда нужен компактный, долговечный и сертифицированный источник питания для слаботочных цепей
