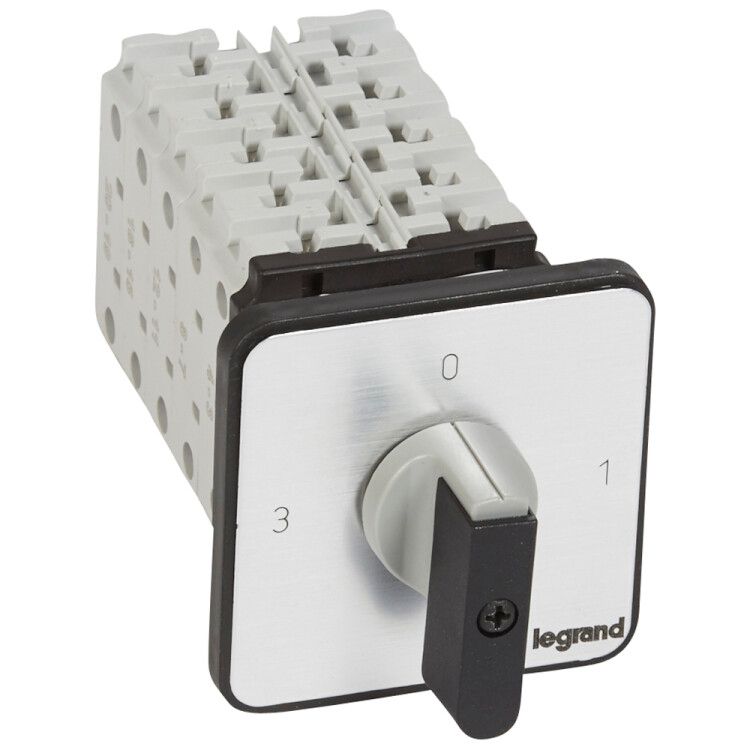

Переключатель кулачковый Pr26 3 направления С 0 3П монтаж на винт - 027505 Legrand

Трехпозиционный кулачковый переключатель Legrand серии PR 26 с нулевым положением предназначен для коммутации цепей управления и переключения режимов работы в распределительных щитах. Модель обеспечивает три рабочих положения плюс положение «0» (выключено), что позволяет реализовать схемы реверса, переключения питания или блокировки цепей. Номинальный ток 32 А и напряжение до 690 В определяют область применения в цепях управления, а не для прямой коммутации мощных силовых нагрузок без промежуточных контакторов. Конструкция рассчитана на монтаж в отверстие передней панели щита размером 72×72 мм с фиксацией винтами с тыльной стороны, что обеспечивает надежное крепление на дверце или лицевой панели. Степень защиты IP40 защищает механизм от попадания твердых частиц и капель воды, но требует установки в корпус, так как не обеспечивает полную герметичность от пыли и струй воды. Наличие 9 контактов позволяет формировать сложные логические схемы переключения, однако конкретная схема замыкания контактов зависит от положения рукоятки и должна быть проверена по электрической схеме изделия перед подключением. Поворотная ручка обеспечивает четкую фиксацию в каждом из четырех положений, предотвращая случайное срабатывание. Переключатель не имеет встроенной защиты от перегрузки или короткого замыкания, поэтому в цепи управления должен быть предусмотрен отдельный защитный аппарат. Выбор этой модели оправдан, когда требуется надежное ручное переключение трехфазных цепей управления с гарантированным отключением в положении «0» в стандартном монтажном отверстии 72×72 мм.
