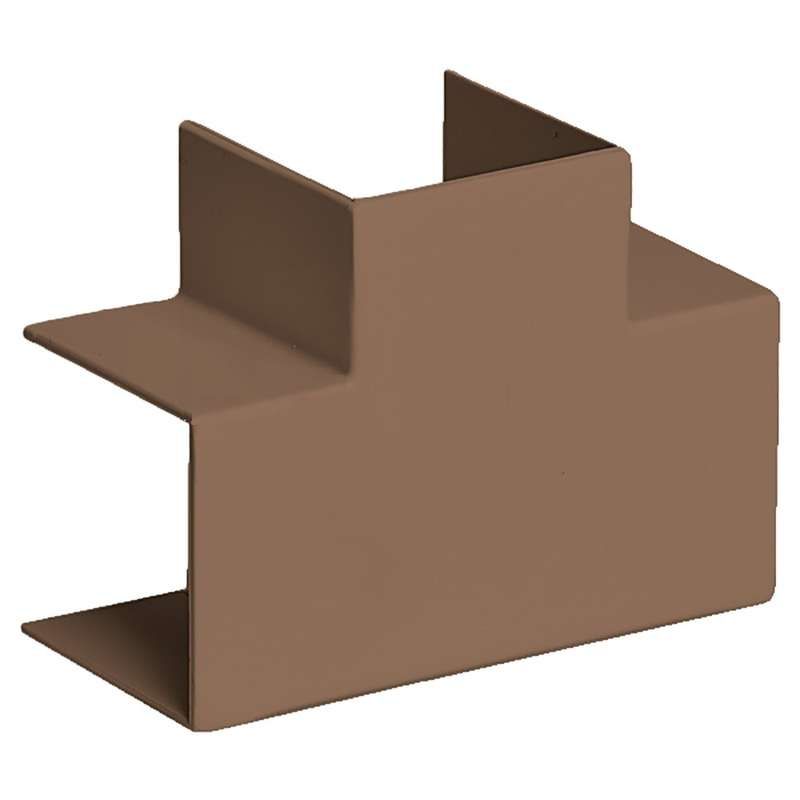

Тройник накладной 90град. для кабель-канала РКК 40х40 корич. Ruvinil ТРН-40х40-К TYCO

Тройник накладной 90 градусов для кабель-канала РКК 40х40 коричневый - фасонная деталь из пластмассы, предназначенная для организации ответвлений кабельных трасс в системах кабель-каналов РКК 40×40. Применяется в комплекте с основными элементами канала того же размера и цвета, обеспечивая надёжное соединение без сверления или клея.

Назначение и область применения

Этот тройник позволяет сделать перпендикулярное ответвление от основного кабель-канала под углом 90 градусов. Подходит для прокладки силовых и слаботочных проводов в помещениях с высокой плотностью коммуникаций - офисах, производственных цехах, жилых домах и административных зданиях. Используется исключительно совместно с кабель-каналами РКК 40×40 той же серии и цвета.

Технические характеристики

• Тип: T-образный угол для кабель-канала
• Габариты: 40 × 40 мм - соответствует внутреннему сечению кабель-канала РКК 40×40
• Ширина ответвления: 40 мм - равна ширине основного канала
• Материал: термопластик - устойчив к механическим нагрузкам и химически инертен
• Цвет: коричневый - сочетается с другими элементами серии РКК
• Исполнение: фасонная деталь - предназначена для сборки, а не для самостоятельного монтажа
• Способ монтажа: составной - требует установки на уже смонтированный канал

Совместимость и монтаж

Тройник совместим только с кабель-каналами РКК 40×40 от бренда Ruvinil. Он не крепится саморезами или клеем - просто защёлкивается на открытую крышку основного канала. Для правильной сборки необходимо:

• Убедиться, что крышка основного канала полностью открыта
• Выровнять тройник по оси канала до щелчка
• Не применять усилие выше необходимого - материал пластиковый и может деформироваться

Запрещено использовать этот тройник с каналами других серий или размеров - даже если внешние размеры кажутся одинаковыми.

Преимущества

• Легко монтируется без инструментов - достаточно рук
• Не требует сверления или демонтажа участка канала
• Обеспечивает герметичную стыковку с основным каналом
• Сохраняет целостность системы - не нарушает защиту проводов
• Цвет точно совпадает с базовым каналом - эстетично выглядит после монтажа

Ограничения применения

• Не предназначен для наружной установки - не имеет защиты от УФ-излучения и атмосферных воздействий
• Не рассчитан на механические удары или давление - нельзя нагружать поверхность тройника весом оборудования
• Не используется в условиях температур ниже −15 C и выше +50 C - возможна потеря прочности материала
• Не допускается использование с металлическими или алюминиевыми каналами - различаются методы крепления и тепловые расширения

Примеры использования

• Подключение питания к станку от основной трассы в цеху
• Разводка сети Ethernet от главного канала к рабочему месту в офисе
• Добавление точки освещения вдоль существующего кабель-канала в коридоре
• Переход от горизонтальной трассы к вертикальному направлению возле шкафа управления

Практические советы

• Перед монтажом проверьте, чтобы все части канала были одного производителя - Рувинил, Ruvinil или RUVinil - разница в точности изготовления может помешать защёлкиванию
• Если тройник плохо фиксируется - возможно, крышка канала повреждена или деформирована; замените её вместо попыток «придавить» тройник
• Для удобства сборки используйте плоскую отвертку как рычаг - осторожно подденьте край тройника, чтобы он легче вошёл в паз
• Артикул тройника - трн-40х40-к - сохраняйте при заказе запасных частей, особенно если система собрана давно
