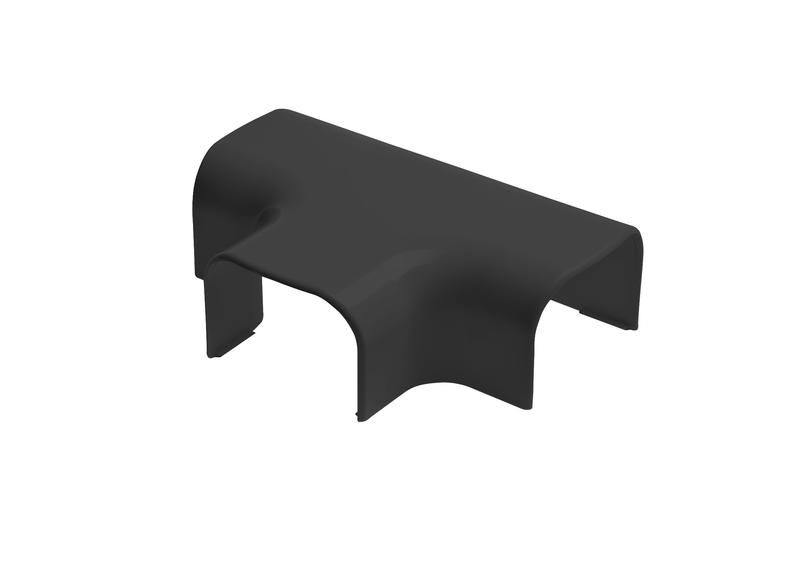

Тройник накладной 90град. для кабель-канала РКК 74х55 Арктика черн. Ruvinil ТРН-74х55-Ч TYCO

Тройник накладной 90 градусов для кабель-канала РКК 74×55 мм черный от бренда Рувинил позволяет организовать ответвление кабеля под углом 90° без разрезания основного канала. Артикул трн-74х55-ч совместим с кабель-каналами РКК того же размера и используется там, где требуется сохранить целостность проводки при изменении направления.

Назначение и область применения

Этот тройник предназначен для создания ответвлений в системах кабель-каналов РКК 74×55 мм. Он устанавливается поверх уже смонтированного канала и позволяет вывести кабели в перпендикулярном направлении. Подходит для прокладки силовых и слаботочных сетей в помещениях с жесткими требованиями к внешнему виду и скорости монтажа - например, в офисах, на производстве, в торговых центрах.

Технические характеристики

• Форма: накладной тройник с углом 90°
• Габариты: соответствует профилю кабель-канала РКК 74×55 мм
• Цвет: черный
• Материал: пластик (поливинилхлорид, ПВХ)
• Тип установки: накладной - крепится сверху к существующему каналу

Совместимость и монтаж

Тройник трн-74х55-ч совместим только с кабель-каналами РКК 74×55 мм той же серии от Рувинил. Установка выполняется без инструментов: тройник плотно защелкивается на верхнюю часть основного канала. Для надежности рекомендуется дополнительно закрепить его саморезами через предварительно подготовленные отверстия в корпусе. Не используйте с другими сериями кабель-каналов - даже при совпадении размеров возможна плохая посадка из-за различий в форме замков.

Преимущества

• Не требует демонтажа основного канала - монтаж возможен даже после прокладки кабелей
• Черный цвет легко маскируется под большинство поверхностей и других элементов системы
• Устойчив к механическому воздействию и химически стойкий материал ПВХ
• Запатентованная система фиксации обеспечивает прочное соединение без люфтов

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты от осадков и УФ-излучения
• Не подходит для высоких температур: рабочий диапазон до +40 C; при нагреве выше допустимого возможна деформация
• Не применяется в взрывоопасных зонах или местах с повышенными требованиями к электробезопасности (не является компонентом АИП)

Примеры использования

• Подключение питания к станку от основного кабель-канала вдоль стенового короба
• Разводка сигнальных кабелей от контроллера к датчикам в цеху
• Обход препятствий (батарей, труб) в офисных помещениях без вскрытия штукатурки

Практические советы

• Перед монтажом проверьте, что внутренний профиль основного канала точно соответствует 74×55 мм - расхождение более чем +-1 мм может вызвать неплотную посадку тройника
• Если кабели заполняют канал почти полностью, перед установкой тройника трн-74х55-ч временно освободите место - иначе затруднится введение проводов в ответвление
• Для долговечности не используйте тройник в качестве опоры для тяжелых кабелей - он рассчитан только на легкую нагрузку
• Артикул трн-74х55-ч можно комбинировать с другими элементами серии РКК: углы, прямые участки, крышки - все они имеют единую систему защелкивания
