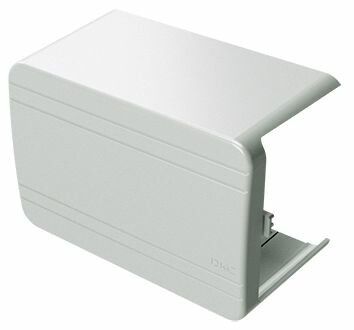

Угол плоский Т-образный 60x40 NTAN IN-Liner - 01755 ДКС

Тройник/отвод для кабель-канала 60х40 Т-образный от бренда DKC (ДКС), артикул 01755, предназначен для создания ответвлений в кабельной трассе на базе кабель-каналов серии In-liner Classic. Изделие совместимо с прямыми участками того же размера, обеспечивает простую сборку и надежное крепление за счет системы защелки.

Назначение и область применения

Тройник/отвод для кабель-канала 60х40 Т-образный используется для формирования Т-образных ответвлений в кабельных трассах. Он позволяет выводить кабели из основной линии в сторону - например, к розеткам, выключателям, распределительным коробкам или оборудованию. Подходит для прокладки слаботочных и силовых проводов внутри зданий. Часто применяется в офисах, жилых домах, учебных заведениях и других помещениях, где требуется аккуратная и доступная организация кабельной сети.

Технические характеристики

• Габариты: ширина 60 мм, глубина 40 мм - соответствует стандартному размеру кабель-каналов серии In-liner Classic
• Материал: ПВХ - устойчив к механическим воздействиям, не выгорает на свету, не содержит галогенов
• Степень защиты IP40 - защита от твердых частиц крупнее 1 мм, не предназначено для защиты от воды
• Климатическое исполнение УХЛ4 - допускается использование в закрытых помещениях с умеренным климатом, включая холодные зимние условия
• Количество вводов: 4 - три входа для кабель-каналов (основной и два ответвления) + один для выхода кабелей через перфорацию
• Количество отсеков: 1 - однокамерная конструкция, все провода находятся в одном канале
• Цвет: чисто-белый, RAL 9016 - гармонирует с другими элементами серии In-liner Classic
• Крышка: одна, фиксируется методом вставки внутрь корпуса
• Перфорация: есть - позволяет легко вырезать отверстия под кабели или устройства
• Крепление: защелка - быстрая и инструментальная сборка без саморезов

Совместимость и монтаж

Тройник/отвод для кабель-канала 60х40 Т-образный совместим исключительно с кабель-каналами серии In-liner Classic такого же размера (60×40 мм). Для монтажа:

• Закрепите основной участок канала на стене до установки тройника
• Подгоните ответвления под необходимые направления - они симметричны, что упрощает планирование
• Вставьте тройник в торец основного канала до щелчка защелки - проверьте плотность соединения
• Вырежьте отверстия в перфорированных местах для вывода кабелей - используйте ножницы по металлу или нож
• Установите крышку: введите её внутрь корпуса и слегка надавите до фиксации

Не используйте тройник для соединения с каналами другого размера - возможны зазоры, потеря герметичности и снижение прочности.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней прокладки кабелей в сухих помещениях. Материал ПВХ не поддерживает горение и не выделяет токсичных веществ при нормальных условиях эксплуатации. Степень защиты IP40 гарантирует безопасность от случайного контакта с твердыми предметами, но не защищает от влаги - не применять в сырых зонах (ванная, кухня, улица).

Преимущества

• Простая сборка благодаря системе защелки - не требует инструментов
• Симметричная форма позволяет использовать тройник в любом направлении
• Перфорация упрощает вывод кабелей без необходимости сверления
• Защитная пленка сохраняет внешний вид при транспортировке и хранении
• Белый цвет (RAL 9016) маскирует тройник в интерьере, не нарушая эстетику
• Отсутствие галогенов делает материал экологически безопасным при утилизации

Ограничения применения

• Не предназначен для наружной установки - IP40 не защищает от влаги и осадков
• Не рекомендуется для высоконагруженных сред - максимальная нагрузка рассчитана на слаботочные и стандартные силовые кабели
• Не совместим с кабель-каналами других серий или размеров - даже небольшое отличие в габаритах нарушает герметичность
• Не следует использовать в помещениях с температурой ниже -25C - материал становится хрупким
• Не подлежит ремонту - при повреждении замена обязательна

Примеры использования

• Отвод к розетке от основной трассы вдоль стены в офисе
• Разветвление кабелей к нескольким точкам освещения в коридоре квартиры
• Подключение контроллера или терморегулятора к главной линии управления
• Обход препятствия (например, радиатора) путем отвода трассы вбок

Практические советы

• Перед монтажом удалите защитную пленку - она может затруднять фиксацию крышки
• Проверьте соответствие размеров: тройник 60×40 мм работает только с таким же кабель-каналом
• Если нужно сделать несколько отводов - комбинируйте этот тройник с угловыми и прямыми элементами серии In-liner Classic
• При большом количестве кабелей в одной камере следите за заполнением - не перегружайте канал более чем на 80%
• Для удобства прокладки используйте протяжку или пластиковую ленту - особенно при работе с жесткими проводами
• Артикул 01755 часто комплектуется с аналогичными элементами в наборах - проверяйте наличие в наличии всех деталей перед началом работ
