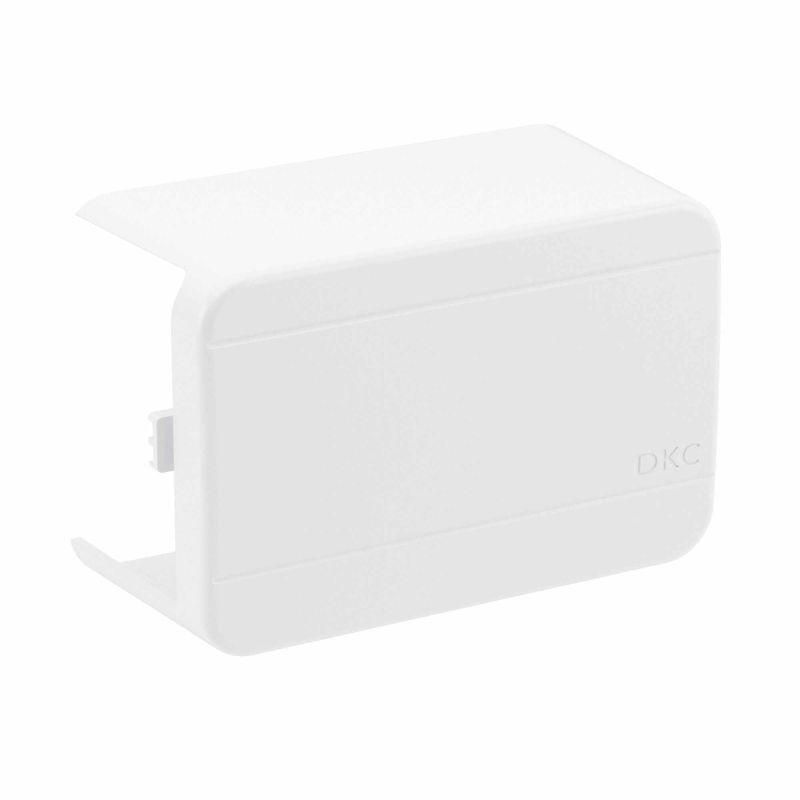

Тройник/отвод NTAN 80x60 (розница, 2 шт в пакете) - 01760R ДКС

Тройник/отвод NTAN 80x60 от бренда DKC (ДКС) - элемент системы In-liner Classic, предназначенный для создания T-образного отвода кабель-канала 80×60 мм. Артикул 01760r обеспечивает надежное соединение основной трассы с боковым ответвлением, сохраняя целостность проводки и удобство доступа к кабелям.

Назначение и область применения

Тройник/отвод NTAN 80x60 используется для организации бокового отвода кабель-канала из серии In-liner Classic. Подходит для прокладки силовых и слаботочных сетей в помещениях с высокими требованиями к эстетике и безопасности - офисах, школах, больницах, производственных цехах. Применяется там, где необходимо изменить направление трассы без разрывов и дополнительных соединений.

Технические характеристики

• Размеры: 80 мм (ширина ответвления) × 60 мм (высота канала)
• Материал корпуса: ПВХ (поливинилхлорид)
• Цвет: Чисто-белый
• Исполнение: состоит из основания и крышки
• Способ установки крышки: встраивание - фиксируется внутри канала, не выступает за плоскость
• Перфорация: наличие монтажных отверстий для крепления к стене
• Галогены: отсутствуют - безопасен при возгорании
• Поверхность: необработана - без антикоррозийного или декоративного покрытия
• Наличие защитной плёнки: да - предохраняет от повреждений до монтажа
• Симметричность: да - позволяет использовать отвод в обоих направлениях
• Соединитель: есть - обеспечивает герметичное и прочное соединение с прямым участком канала

Совместимость и монтаж

Тройник/отвод NTAN 80x60 совместим исключительно с кабель-каналами серии In-liner Classic того же сечения - 80×60 мм. Установка выполняется следующим образом:

• На этапе сборки основной трассы в нужном месте делается разрез по перфорированным линиям на внутренней части тройника - они позволяют точно вырезать проём под ответвление.
• Основание устанавливается в канал, затем крышка вставляется сверху и плотно фиксируется встроенным замком.
• Крепится к поверхности через монтажную перфорацию саморезами или дюбелями.
• Не требует специальных инструментов - достаточно ножниц по металлу или ножа для вырезания отверстия.

Безопасность и стандарты

Материал ПВХ без галогенов снижает токсичность дыма при нагреве, что соответствует требованиям пожарной безопасности для помещений с повышенными нормами. Соответствует общепринятым стандартам для кабель-каналов в жилых и общественных зонах. Не содержит опасных веществ, допущен для использования в закрытых системах проводки.

Преимущества

• Симметричная форма - одинаково удобен для правого и левого отвода, снижает потребность в запасе разных моделей.
• Встроенная перфорация - ускоряет монтаж и гарантирует точное крепление.
• Функциональная перфорация на внутренних стенках - позволяет легко вырезать отверстие под ответвление без лишнего инструмента.
• Запатентованная система встраивания крышки - обеспечивает ровную, бесшовную поверхность после монтажа.
• Защитная плёнка - предотвращает царапины и загрязнения при хранении и транспортировке.

Ограничения применения

• Не предназначен для наружной установки - материал ПВХ не рассчитан на длительное воздействие УФ-излучения и экстремальных температур.
• Не совместим с другими сериями кабель-каналов, даже аналогичного размера - отличаются формы замков и посадочные места.
• Не рекомендован для мест с постоянным механическим давлением - например, под полами с нагрузкой или в зоне движения оборудования.
• Не имеет IP-защиты - не применяется во влажных средах без дополнительной защиты (например, в коробах с герметичными крышками).

Примеры использования

• Подключение розетки или выключателя от основной трассы в офисе.
• Отвод питания к конвейерному участку в цеху.
• Разветвление слаботочных линий (Ethernet, CCTV) в учебных классах.
• Обход препятствий (балок, труб) путём формирования T-образного перехода.

Практические советы

• Перед монтажом проверьте, чтобы ширина основного канала была именно 80 мм - расхождение даже на 1–2 мм нарушит герметичность соединения.
• Вырезайте отверстие под ответвление осторожно - используйте шило для начала и нож с регулируемой глубиной, чтобы не повредить стенки канала.
• Убедитесь, что все кабели перед установкой крышки свободно помещаются в объёме тройника - не перегружайте пространство.
• Если требуется более высокая степень защиты - комбинируйте этот тройник с герметичными крышками и уплотнителями серии In-liner Classic.
• Артикул 01760r - единственный вариант этого типа в линейке DKC для канала 80×60 мм; другие размеры требуют других моделей.
