Двустенная труба ПНД гибкая для кабельной канализации д.75мм с протяжкой, SN10, 500Н, в бухте 100м, цвет черный - 121975A100 ДКС

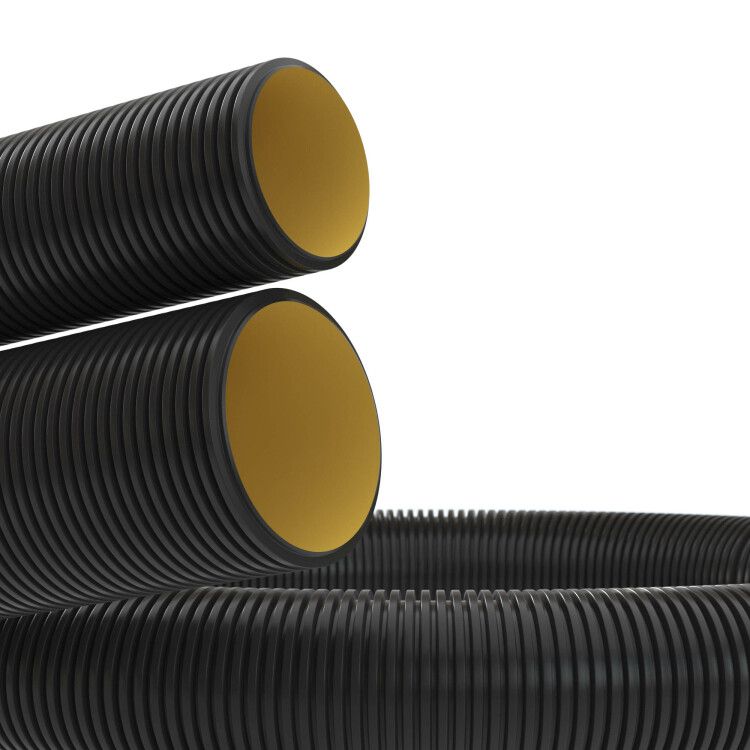

Труба двустенная гибкая ПНД для кабельной канализации 75мм с протяжкой, SN10, бухта 100м, черный от DKC (ДКС) - это эластичная двухслойная система для прокладки кабелей в земле или бетоне. Благодаря встроенной протяжке и высокой прочности, она упрощает монтаж и защищает провода от механических нагрузок и агрессивной среды.

Назначение и область применения

Труба двустенная гибкая ПНД для кабельной канализации 75мм с протяжкой, SN10, бухта 100м, черный предназначена для защиты силовых и слаботочных кабелей от повреждений при прокладке в грунте, под плитами перекрытия, в бетонных конструкциях и других закрытых системах. Подходит для кабелей низкого и высокого напряжения. Применяется в энергетике, ЖКХ, промышленности, на объектах связи и транспорта.

Технические характеристики

• Материал: полиэтилен низкого давления (ПНД)
• Наружный диаметр: 75 мм
• Внутренний диаметр: 62,5 мм
• Длина бухты: 100 метров
• Цвет: внешняя стенка - чёрная, внутренняя - жёлтая
• Форма: ребристая снаружи, гладкая внутри
• Степень защиты: IP44 (защита от предметов >1 мм и брызг), IP55 (пылевлагозащита), IP67 (полную герметичность и временное погружение в воду)
• Температура монтажа: от -25C до +90C
• Температура эксплуатации: от -55C до +90C
• Минимальный радиус изгиба: 8 × наружный диаметр = 600 мм
• Кольцевая жесткость: SN10 (выдерживает значительные нагрузки от грунта и дорожного покрытия)
• Протяжка: встроенная нейлоновая нить для удобного проведения кабеля
• Покрытие: необработанная поверхность, без антикоррозийного или противоскольжения покрытия
• Прозрачность: да - позволяет визуально контролировать состояние протяжки и внутреннего просвета

Совместимость и монтаж

Труба двустенная гибкая ПНД для кабельной канализации 75мм с протяжкой, SN10, бухта 100м, черный совместима с любыми типами кабелей, соответствующих по диаметру внутреннему просвету (до 62,5 мм). Каждая бухта комплектуется одной соединительной муфтой - её используют для стыковки участков трубы. Для монтажа требуется минимум оборудования: достаточно ножниц для резки и фиксаторов для удержания в нужном положении. Эластичность позволяет легко формировать изгибы без нагрева. Нельзя использовать на открытых участках - только в скрытых системах: в земле, под бетоном, в штробах, коллекторах.

Безопасность и стандарты

Труба двустенная гибкая ПНД для кабельной канализации 75мм с протяжкой, SN10, бухта 100м, черный соответствует требованиям ГОСТ 14254-96 по степени защиты IP44/IP55/IP67. Материал ПНД не выделяет токсичных веществ при нормальной эксплуатации. Высокая термостойкость обеспечивает безопасную работу в условиях повышенных температур, включая места рядом с тепломагистралями. Соответствие классу жесткости SN10 гарантирует сохранение формы под нагрузкой от автотранспорта и грунтовых масс.

Преимущества

• Удобство прокладки благодаря встроенной протяжке - не требует предварительного запуска лассо или троса
• Высокая кольцевая жесткость SN10 снижает риск деформации при укладке под дорогами или плотными грунтами
• Эластичность при низких температурах - не трескается при монтаже зимой
• Двухслойная конструкция: гладкий внутренний канал снижает трение при затяжке кабеля, ребристый внешний - усиливает сцепление с бетоном
• Поставка в бухтах по 100 м - исключает необходимость сварки, уменьшает количество стыков
• Защита IP67 - надёжная герметизация от воды, песка и химически активных почв

Ограничения применения

• Не применяется на открытом воздухе - не рассчитана на длительное UV-воздействие
• Запрещён монтаж в местах постоянного контакта с острыми камнями, металлическими элементами или при наличии риска перегиба меньше 600 мм
• Не предназначен для прокладки в водных потоках или подводных коммуникациях - хотя IP67 допускает кратковременное погружение, он не заменяет специальные водонепроницаемые кабели
• Не используется в качестве несущей конструкции - не выдерживает веса людей или оборудования
• Не рекомендовано применение в помещениях с частыми температурными скачками выше +90C - возможна потеря формы

Примеры использования

• Прокладка кабелей питания для освещения в парковых зонах под асфальтом
• Защита силового кабеля от распределительного щита к цеховым станкам в заводском корпусе
• Установка в бетонной плите при возведении многоэтажного дома - для вывода кабелей в квартиры
• Подземная прокладка между зданиями на территории предприятия
• Монтаж в тоннелях метро или подземных переходах, где важна герметичность и долговечность

Практические советы

• Перед монтажом проверьте целостность протяжки - если она порвана, используйте новую нить через соединительную муфту
• При резке трубы используйте острый нож или ножницы; после реза удалите заусенцы, чтобы не повредить кабель
• Учитывайте посадочный диаметр 62,5 мм - выбирайте кабели с наружным диаметром не более 55–58 мм для свободного прохода
• При укладке в бетон - фиксируйте трубу хомутами или сеткой, чтобы избежать смещения при уплотнении
• При работе при температуре ниже -25C - храните бухту в тёплом помещении перед монтажом, чтобы избежать хрупкости
• Соединительная муфта в комплекте - используйте её только для прямых стыков, не для ответвлений
