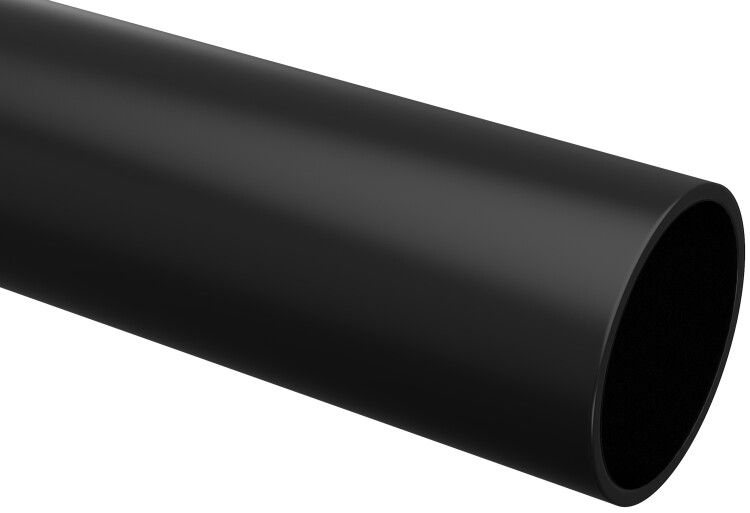

Труба гладкая ПНД жесткая d25мм черн. (уп.100м) IEK CTR10-025-K02-100-1

Труба гладкая жесткая ПНД d25мм черная (100м) от IEK предназначена для защиты кабелей при скрытом и наружном электромонтаже. Благодаря высокой химической стойкости и долгому сроку службы она надежно служит в бетонной стяжке, почве и других агрессивных средах.

Назначение и область применения

Труба гладкая жесткая ПНД d25мм черная (100м) используется для прокладки электропроводки в условиях, где требуется защита кабелей от механических воздействий, влаги и химических факторов. Подходит для:

• скрытой прокладки в бетонной стяжке полов и стен;
• закладки в грунт при подземной прокладке кабельных линий;
• защиты силовых, информационных и связных кабелей;
• монтажа в помещениях с повышенной влажностью или агрессивной средой.

Технические характеристики

• Наружный диаметр: 25 мм - позволяет пропускать кабели до 1–2 шт. сечением до 10–16 мм2 (в зависимости от типа изоляции);
• Материал: полиэтилен низкого давления (ПНД) - устойчив к коррозии, не проводит ток;
• Тип: жесткая - сохраняет форму при монтаже, не деформируется при укладке;
• Внутренняя поверхность: гладкая - снижает трение при протяжке кабеля;
• Цвет: черный - обеспечивает стойкость к УФ-излучению;
• Температурный диапазон: от –40 C до +90 C - работает в суровых климатических условиях;
• Срок службы: до 50 лет - долговечность при правильной эксплуатации;
• Степень защиты IP40: защищает от твердых частиц крупнее 1 мм, но не от воды - не предназначен для открытой прокладки под дождём;
• Класс прочности: легкий (Класс 2) - выдерживает нагрузки при засыпке грунтом, но не рассчитана на проезд автотранспорта;
• Прочностная характеристика: 750 Н - максимальная осевая нагрузка при испытаниях;
• Нормативный документ: ТУ 2248-001-14369938-2008 - соответствует требованиям российских стандартов на трубную продукцию;
• Содержание галогенов: не содержит - при возгорании не выделяет токсичных газов;
• Пожаробезопасность: распространяет горение - требует соблюдения норм противопожарной безопасности при прокладке в зонах с высокими требованиями к огнестойкости.

Совместимость и монтаж

Труба гладкая жесткая ПНД d25мм черная (100м) совместима со всеми типами кабелей, используемых в слаботочных и силовых сетях. Для монтажа рекомендуется использовать фитинги и соединители того же класса и материала (ПНД). Протяжка кабеля возможна с помощью лебедки или специального каната - благодаря гладкой внутренней поверхности усилия минимальны.

При закладке в бетонную стяжку необходимо предварительно закрепить трубу к основанию, чтобы исключить её смещение во время заливки. При прокладке в грунте - уложите трубу на песчаную подушку, избегайте острых камней и перегибов радиусом менее 150 мм.

Безопасность и стандарты

Труба соответствует ТУ 2248-001-14369938-2008 и не содержит галогенов, что снижает риск образования ядовитых паров при нагреве. Однако, поскольку материал распространяет горение, применение в местах с повышенными требованиями к огнестойкости (например, эвакуационные пути, кабельные тоннели) допускается только при наличии дополнительной огнезащиты или согласования с проектной организацией.

Преимущества

• Высокая химическая стойкость - не реагирует на щелочи, кислоты, солевые растворы;
• Устойчивость к УФ-излучению - не теряет прочность на солнце, не становится хрупкой;
• Низкая теплопроводность - не нагревается при работе кабелей, не влияет на температуру окружающей среды;
• Легкий вес - удобно транспортировать и монтировать даже в труднодоступных местах;
• Долгий срок службы - экономия на замене и ремонте в течение десятилетий.

Ограничения применения

• Не следует использовать в местах с постоянным механическим воздействием (проезд автомобилей, тяжелые механизмы) - класс прочности Легкий (Класс 2) недостаточен;
• IP40 не обеспечивает защиту от воды - нельзя применять в сырых помещениях без дополнительного кожуха или в открытых участках;
• Распространяет горение - запрещено прокладывать в системах, требующих негорючих материалов (по СП 7.13130, например, в лифтовых шахтах или кабельных этажах без огнезащиты);
• Не подходит для прокладки внутри помещений с температурой выше +90 C - например, рядом с печами, котлами, распределительными щитами с высокой теплоотдачей.

Примеры использования

• Прокладка силового кабеля ВВГнг-LS между этажами в бетонной стяжке офисного здания;
• Закладка в грунт кабеля NYM для питания уличного светильника;
• Защита Ethernet-кабеля Cat.6 при прокладке в полу цеха;
• Изоляция сигнальных линий управления в промышленных установках с агрессивной средой.

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы - он составляет около 19–20 мм; убедитесь, что суммарный диаметр кабелей не превышает 40% от внутреннего сечения трубы для свободной протяжки;
• При использовании в грунте - обязательно делайте песчаную подушку толщиной 10–15 см и засыпайте сверху аналогично, чтобы избежать повреждения;
• Длина бухты - 100 метров - оптимальна для длинных трасс, но при необходимости можно резать на участки без потери качества;
• При монтаже в стяжке - фиксируйте трубу пластиковыми хомутами к арматуре, чтобы избежать ее всплытия при заливке;
• Артикул ctr10-025-k02-100-1 - это единственный вариант в линейке IEK с такими параметрами; другие бренды могут иметь отличия по толщине стенки и прочности.
