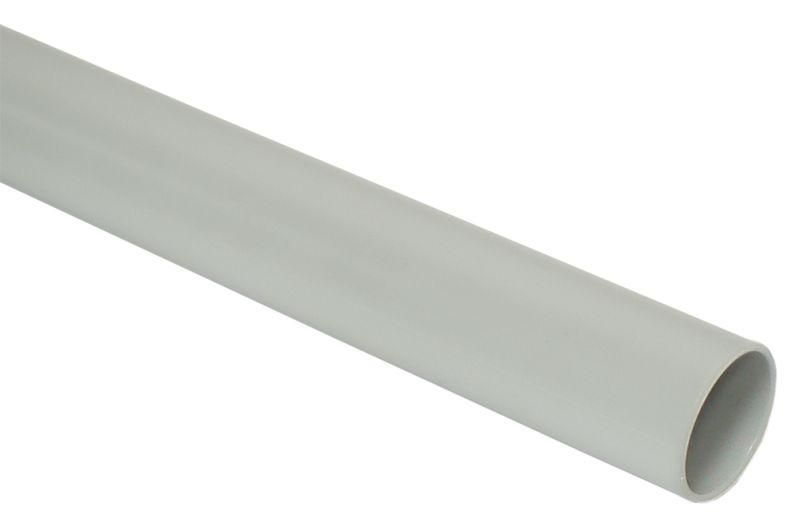

Труба гладкая жесткая ПВХ d=20 серая 2м (50м/компл) | CTR10-020-K41-2-050 IEK

Труба гладкая жесткая поливинилхлоридная D=20 мм серая 2 м от IEK (ИЭК), артикул ctr10-020-k41-2-050, предназначена для скрытой прокладки кабелей в стенах и перекрытиях зданий. Её жёсткая конструкция из ПВХ обеспечивает долговечную защиту проводов при минимальном сопротивлении протяжке.

Назначение и область применения

Труба используется исключительно для внутренних электромонтажных работ - прокладки силовых и слаботочных кабелей в бетонных, кирпичных или других сплошных конструкциях. Подходит для квартир, офисов, административных и промышленных объектов. Не применяется на улице, в сырых помещениях или там, где возможны механические удары.

Технические характеристики

• Наружный диаметр: 20 мм
• Внутренний диаметр: 18,2 мм - позволяет легко протянуть несколько кабелей
• Материал: поливинилхлорид (ПВХ) - устойчив к коррозии и химическим воздействиям
• Цвет: серый - соответствует стандартному цвету электромонтажных труб
• Жесткость: жёсткая - не деформируется при установке в штробы
• Рабочая температура: от –15 C до +60 C - безопасна в условиях обычного интерьера
• Степень защиты IP40 - предохраняет от контакта с предметами более 1 мм, но не защищает от воды
• Класс прочности: Легкий (Класс 2) - рассчитана на невысокую нагрузку, не для открытых маршрутов
• Сила сжатия: 350 Н - выдерживает давление стен при заливке раствора
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Пожаробезопасность: не распространяет горение - снижает риск возгорания внутри стены
• Внутреннее покрытие: гладкое - минимизирует трение при протяжке кабеля

Совместимость и монтаж

Труба совместима с фитингами и соединителями серии IEK для ПВХ-труб. Монтаж выполняется только скрытым способом - в штробах, пазах или между слоями стяжки. Для соединения используются муфты, углы и переходники того же класса прочности. Не рекомендуется использовать с металлическими креплениями, создающими точечное давление - это может вызвать растрескивание материала.

Безопасность и стандарты

Труба соответствует требованиям ГОСТ Р 50984-2015 для электроустановок. Относится к категории изделий, не поддерживающих горение. Применение в соответствии с ПУЭ - допустимо для всех типов помещений с нормальной влажностью. Условия эксплуатации не требуют специального обслуживания.

Преимущества

• Высокая герметичность благодаря гладкой поверхности - препятствует попаданию пыли и влаги внутрь
• Лёгкий вес - ускоряет транспортировку и монтаж
• Удобство протяжки кабеля - внутренняя поверхность не цепляет изоляцию
• Долгий срок службы - не требует замены при стандартном использовании
• Совместимость с широким рядом аксессуаров IEK - можно собрать полноценную трассу без сторонних компонентов

Ограничения применения

• Не предназначен для наружной прокладки - материал теряет прочность при длительном UV-воздействии
• Не используется в местах с вероятными механическими повреждениями - например, в проходах или под полами с высокой нагрузкой
• Не подходит для помещений с температурой ниже –15 C - становится хрупкой
• IP40 не обеспечивает защиту от воды - нельзя применять в ванных комнатах, подвалах или на улице
• Класс прочности “Легкий” исключает использование в качестве несущего элемента или в системах с частыми вибрациями

Примеры использования

• Прокладка групповой сети освещения в квартире через штрабы в бетонных стенах
• Укладка кабелей управления для автоматических систем в офисных перегородках
• Скрытое проведение слаботочных линий (интернет, телефон, сигнализация) в новых домах
• Обустройство распределительных щитов внутри стен с последующей заделкой раствором

Практические советы

• Перед монтажом проверьте, что внутренний диаметр 18,2 мм достаточен для количества и сечения кабелей - не перегружайте трубу
• При резке используйте ножницы по пластике или пилу с мелким зубом - чтобы не образовалась заусенца
• Закрывайте торцы временной пробкой во время строительных работ - предотвращает попадание строительного мусора
• Учитывайте радиус изгиба - жёсткая труба не гнётся; все повороты делайте с помощью фитингов
• Выбирайте аксессуары от IEK - они точно подходят по размеру и имеют одинаковый коэффициент теплового расширения
