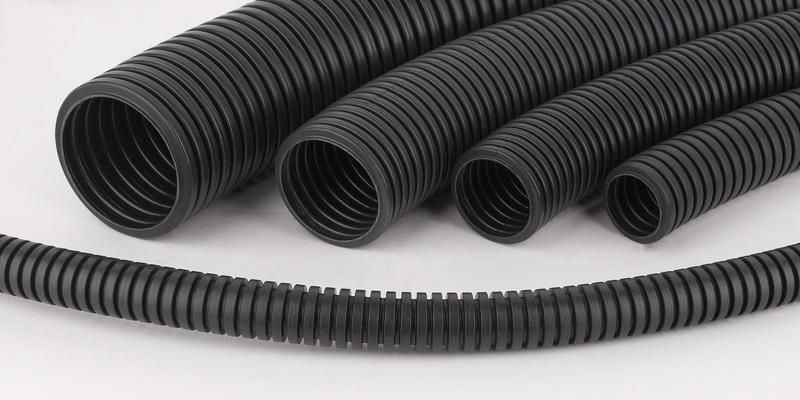

Труба гофрированная ПВХ легкая d63мм с протяжкой черн. (уп.15м) Ruvinil 16301Ч TYCO

Труба гофрированная 63 мм ПВХ черная с зондом легкая от Рувинил (арт. 16301ч) предназначена для безопасной прокладки кабелей в скрытых и открытых электромонтажных системах. Её гибкая конструкция с встроенной протяжкой упрощает установку в труднодоступных местах, а материалы обеспечивают защиту от механических повреждений, влаги и огня.

Назначение и область применения

Труба гофрированная 63 мм ПВХ черная с зондом легкая применяется для прокладки силовых, слаботочных и коммуникационных кабелей внутри стен, полов, перекрытий и потолков. Подходит для монтажа в жилых, офисных и промышленных помещениях. Защищает провода от ударов, давления, влаги и химических воздействий. Особенно эффективна при прокладке сетей CCTV, Ethernet, телефонии, сигнализации и освещения.

Технические характеристики

• Наружный диаметр: 63 мм
• Внутренний диаметр: 50,6 мм — позволяет пропускать кабели до 4–5 шт. среднего сечения
• Материал: ПВХ — самозатухающий, устойчив к коррозии и большинству бытовых химикатов
• Степень защиты: IP55 — защита от пыли и струй воды с любого направления
• Длина бухты: 15 метров — оптимальна для типового этажного монтажа
• Цвет: чёрный — маскирует трассу в бетоне и штукатурке, снижает влияние УФ-лучей
• Рабочая температура: от –40 °C до +45 °C — подходит для холодных и теплых регионов
• Огнестойкость: соответствует UL94 — не поддерживает горение, самоугасает после удаления источника пламени
• Наличие протяжки: да — стальная проволока внутри трубы для удобного затягивания кабелей
• Способ монтажа: скрытый — рекомендовано заделывать в штробы, пазы, полости

Совместимость и монтаж

Труба гофрированная 63 мм ПВХ черная с зондом легкая совместима со всеми стандартными фитингами для ПВХ-гофры: углы, тройники, коробки, муфты. Протяжка позволяет легко вводить кабель даже в длинных участках без помощника. Для монтажа в бетоне используйте штроборез и закрепите трубу хомутами через каждые 80–100 см. После укладки кабеля заполните канал раствором или герметиком. Не допускается использование в условиях постоянного контакта с открытым огнем или высоких температур выше +45 °C.

Безопасность и стандарты

Изделие соответствует требованиям UL94 по огнестойкости и обеспечивает электроизоляцию класса II. Напряжение изоляции — более 1000 В, что делает её безопасной для использования в цепях до 1000 В переменного тока. IP55 предотвращает попадание пыли и брызг воды, что важно для влажных помещений (ванная, кухня, подвал). Материал не выделяет токсичных веществ при нагреве до рабочих температур.

Преимущества

• Удобство монтажа благодаря встроенной протяжке — экономит время и усилия
• Высокая гибкость — проходит через изгибы радиусом менее 200 мм без деформации
• Электроизоляция — исключает риск удара током при пробое кабеля
• Устойчивость к влаге и химикатам — подходит для агрессивных сред
• Легкий вес — не создаёт нагрузки на конструкции при скрытом монтаже
• Самозатухающая оболочка — снижает риск возгорания при КЗ

Ограничения применения

• Не предназначен для прямого наружного монтажа под открытым солнцем — ПВХ со временем теряет эластичность
• Не использовать в местах с постоянным механическим давлением (например, под колесами транспорта)
• Не рассчитана на температуры выше +45 °C — не применять рядом с печами, котлами, мощными нагревательными элементами
• Не подходит для прокладки в канализационных или дренажных системах — не предназначена для напора жидкостей
• Не следует использовать в качестве несущего элемента — нельзя вешать на неё оборудование или кабели

Примеры использования

• Прокладка кабелей питания и управления в панельных домах — между плитами перекрытия
• Монтаж видеонаблюдения в офисах — скрытая трассировка по потолкам
• Подключение автоматики к станкам — в металлических корпусах с ограниченным доступом
• Обустройство электропроводки в деревянных домах — для соблюдения требований ПУЭ
• Установка систем безопасности — прокладка сигнальных кабелей в стенах без вскрытия отделки

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр 50,6 мм был достаточен для всех кабелей — суммарный диаметр проводов не должен превышать 40 % от внутреннего сечения трубы
• При использовании нескольких кабелей — распределите их равномерно, чтобы не перегрузить одну сторону гофры
• Не растягивайте трубу при монтаже — это снижает прочность и может повредить протяжку
• При необходимости резки используйте острые ножницы или нож — срез должен быть ровным, без заусенцев
• Для длительной службы в сырых помещениях — дополнительно герметизируйте вход/выход трубы силиконовым составом
• Артикул 16301ч от Рувинил — один из самых популярных вариантов в России; при заказе нескольких бухт — сохраняйте партию для единообразия цвета и качества
