Труба гофрированная двустенная ПНД гибкая тип 750 (SN16) с/з синяя д110 (50м/уп) (муфта, 2 кольца) | PR15.0054 Промрукав Строитель

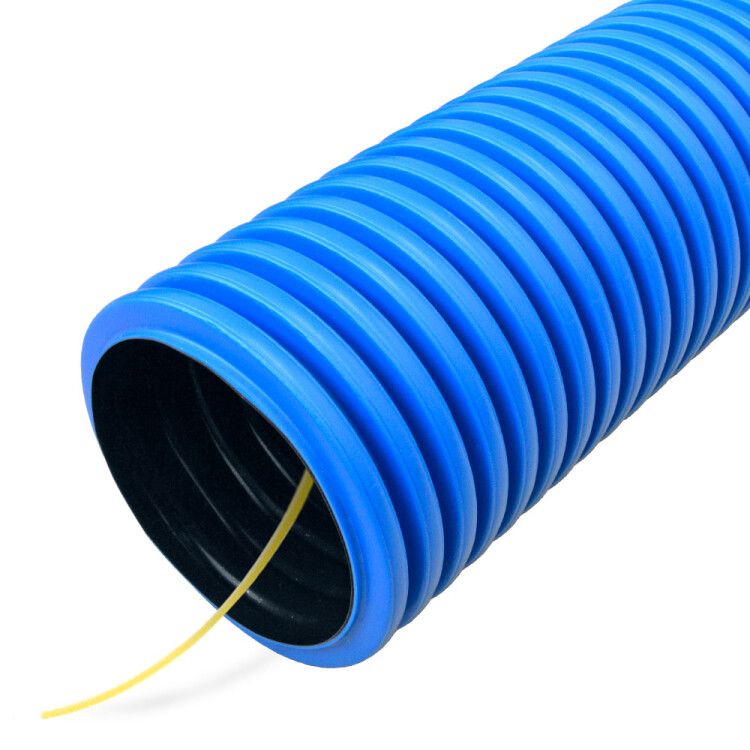

Труба гофрированная двустенная полимерная гибкая тип 750 (SN16) с зондом синяя диаметр 110 мм (50 м/уп) с муфтой и 2 кольцами от бренда Промрукав - это прочная, гибкая защитная оболочка для кабелей и проводов, предназначенная для открытой и скрытой прокладки в сложных условиях. Артикул pr15.0054 комплектуется зондом, муфтой и уплотнительными кольцами, что упрощает монтаж и обеспечивает герметичность соединений.

Назначение и область применения

Труба гофрированная двустенная полимерная гибкая тип 750 (SN16) с зондом используется для защиты электрических кабелей и проводов от механических повреждений, влаги, химически активных веществ и перепадов температур. Подходит для прокладки в бетоне, земле, воздухе, на фасадах зданий, внутри технологических каналов и коробов. Часто применяется в промышленном электромонтаже: на заводах, в цехах, на транспорте, в системах автоматизации и энергообеспечении.

Технические характеристики

• Наружный диаметр: 110 мм
• Внутренний диаметр: 92,3 мм - позволяет пропускать крупные пучки кабелей
• Длина бухты: 50 метров - снижает количество стыков при прокладке
• Материал: двухслойный полиэтилен (внешняя стенка - ПНД, внутренняя - ПНД или ПВД)
• Форма: ребристая (гофрированная) - обеспечивает гибкость и устойчивость к сдавливанию
• Степень защиты: IP55 (защита от пыли и струй воды) / IP67 (полная защита от пыли и временного погружения в воду)
• Диапазон рабочих температур: от –55 C до +90 C - работает в экстремальных климатических условиях
• Исполнение: эластичное - легко гнётся без нагрева
• Цвет: синий - стандартизированная цветовая маркировка для удобства идентификации
• Произведено по ТУ 22.21.29-006-52715257-2017

Совместимость и монтаж

Труба гофрированная двустенная полимерная гибкая тип 750 (SN16) с зондом совместима с любыми силовыми и слаботочными кабелями, соответствующими по диаметру внутреннему просвету (до 92,3 мм). Установка выполняется открытым способом - на стенах, потолках, опорах, либо в штробах и бетонных массивах. В комплекте есть:

• Зонд - для протяжки кабеля через всю трубу без раскрытия бухты
• Муфта - для соединения участков трубы без потери герметичности
• Два уплотнительных кольца - обеспечивают плотную посадку на фланцах, распределительных коробках и переходниках

При монтаже не требуется специальное оборудование. Гофра легко режется обычными ножницами по металлу. Для герметизации входов используйте комплектные кольца и муфту - они предотвращают попадание влаги и пыли.

Безопасность и стандарты

Труба выполнена из негорючего полиэтилена, не выделяет токсичных веществ при нормальной эксплуатации. Соответствует требованиям ТУ 22.21.29-006-52715257-2017. Высокая степень защиты IP55/IP67 делает её безопасной для использования во влажных помещениях, на улице и в агрессивных средах. Сертифицирована для применения в объектах жилой, коммерческой и промышленной недвижимости.

Преимущества

• Высокая ударопрочность и устойчивость к деформациям благодаря двустенной конструкции
• Гибкость - можно прокладывать даже с минимальными радиусами изгиба
• Лёгкий вес - уменьшает трудозатраты при транспортировке и установке
• Долговечность - срок службы свыше 50 лет при правильной эксплуатации
• Устойчивость к коррозии, щелочам, кислотам и солям - идеальна для промышленных условий
• Комплексная комплектация - всё необходимое для герметичного монтажа в одной упаковке

Ограничения применения

Труба гофрированная двустенная полимерная гибкая тип 750 (SN16) с зондом не предназначена для прямого контакта с открытым пламенем или источниками высокотемпературного излучения. Хотя материал выдерживает до +90 C, длительное воздействие выше +80 C может снизить прочность. Также не рекомендуется использовать в местах постоянного трения о острые края металла - возможна abrasion-повреждение поверхности. Не следует применять в качестве несущей конструкции - она не рассчитана на восприятие значительных вертикальных нагрузок.

Примеры использования

• Прокладка силового кабеля от трансформаторной подстанции к распределительному щиту в бетонном полу
• Защита кабелей управления на конвейерной линии в пищевой промышленности
• Монтаж сигнализационных и слаботочных линий на фасаде здания с повышенной влажностью
• Прокладка кабелей в каналах тепловых сетей, где возможны перепады температур
• Обустройство электроснабжения на автостоянках, парковках и открытых площадках

Практические советы

• Перед прокладкой проверьте, чтобы внутренний диаметр трубы (92,3 мм) был достаточен для суммарного сечения всех кабелей - не заполняйте более чем на 40–50%
• При использовании муфты обязательно надевайте уплотнительные кольца - это гарантирует сохранение степени защиты IP67
• При работе в холодную погоду (ниже –30 C) не резко изгибайте трубу - материал становится менее эластичным
• Для длинных трасс (>30 м) используйте зонд для протяжки - он значительно ускоряет процесс и исключает заклинивание кабеля
• Артикул pr15.0054 - один из самых популярных в линейке Промрукав; при замене убедитесь, что новый аналог имеет те же параметры диаметра и класса SN16
