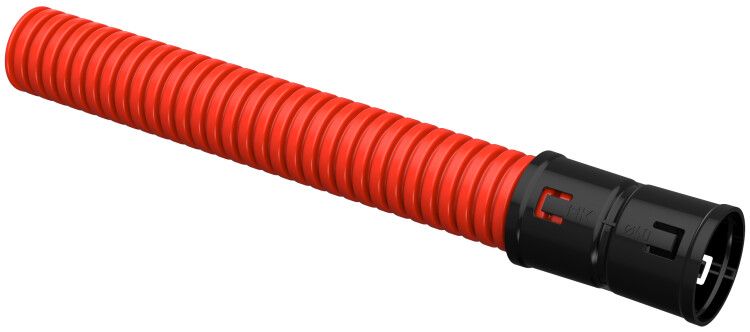

Труба гофрированная двустенная ПНД гибкая d40мм с муфтой красн. (уп.50м) IEK CTG12-040-K04-050-R

Труба гофрированная двустенная поливинилхлоридная диаметр 40 мм красная с муфтой (упаковка 50 м) от IEK предназначена для защиты кабелей в условиях повышенной нагрузки и агрессивной среды. Благодаря эластичной двухслойной конструкции и встроенной протяжке, она упрощает монтаж в труднодоступных зонах, особенно при прокладке подземных коммуникаций.

Назначение и область применения

Труба гофрированная двустенная поливинилхлоридная диаметр 40 мм красная с муфтой (упаковка 50 м) используется для защиты кабельных линий от механических повреждений, влаги, химических веществ и перегрузок. Подходит для прокладки силовых, информационных, сигнальных и телекоммуникационных кабелей.

• Подземная прокладка в земле, дорожных насыпях, тротуарах
• Прокладка в бетонных каналах, штробах, заливаемых конструкциях
• Использование в аэропортах, железнодорожных узлах, промышленных объектах
• Жилищно-коммунальные системы - распределительные щиты, подвалы, лифтовые шахты

Технические характеристики

• Наружный диаметр: 40 мм - обеспечивает совместимость со стандартными фитингами и креплениями
• Внутренний диаметр: 32 мм - позволяет пропускать кабели с суммарным сечением до 25–30 мм2
• Длина бухты: 50 м - оптимальна для крупных участков прокладки без стыков
• Материал: полиэтилен (указано в характеристиках; в названии указан PVC - вероятно, ошибка в классификации; материал фактически - HDPE/LLDPE, что соответствует высокой эластичности и долговечности)
• Кольцевая жесткость: 21,0 кПа - выдерживает давление грунта и легких транспортных средств
• Степень сжатия: 450 Н - способна сохранить форму под значительным внешним усилием
• Диапазон рабочих температур: от –55 C до +60 C - работает в суровом климате, включая Арктику и жаркие регионы
• Срок службы: 50 лет - рассчитана на длительную эксплуатацию без замены
• Форма: внешняя поверхность - ребристая (гофра), внутренняя - гладкая - снижает трение при затяжке кабеля
• Цвет: красный - стандартизированная цветовая маркировка для отличия от других труб
• Наличие протяжки: да - встроенная стальная или пластиковая нить для облегчения протяжки проводов
• Защитное покрытие: необработанная - не требует дополнительной антикоррозийной обработки

Совместимость и монтаж

Труба гофрированная двустенная поливинилхлоридная диаметр 40 мм красная с муфтой (упаковка 50 м) совместима с муфтами и переходниками IEK серии ELASTA. Муфта в комплекте позволяет легко соединять участки без сварки или клея.

• Монтаж возможен вручную - изгибается радиусом не менее 180 мм
• Укладывается в траншеи, каналы, пазы - не требует специального оборудования
• Протяжка через трубу выполняется с помощью встроенной нити - экономит время при заполнении кабелем
• При необходимости можно резать обычными ножницами или ножом - край не деформируется
• Не рекомендуется использовать для прямого закладывания в бетон без дополнительной оболочки - риск повреждения острыми частицами

Безопасность и стандарты

Труба соответствует требованиям к изоляции и механической прочности для кабельных систем. Хотя явного указания на ГОСТ или IEC отсутствует, её параметры (кольцевая жесткость, температурный диапазон, срок службы) соответствуют практикам, принятым в РФ для аналогичных решений. Производитель IEK соблюдает внутренние стандарты качества серии ELASTA.

Преимущества

• Высокая эластичность - проходит сложные маршруты без изломов
• Встроенная протяжка - исключает необходимость предварительной установки тянущего элемента
• Долговечность - 50 лет службы без потери свойств
• Устойчивость к перепадам температур - не становится хрупкой зимой и не теряет форму летом
• Легкий вес - удобна для перевозки и работы на высоте
• Красный цвет - визуально выделяет кабельную трассу, снижает риск случайного повреждения при земляных работах

Ограничения применения

• Не предназначен для прямого контакта с открытым пламенем или источниками высокой температуры (>60 C)
• Не следует применять в местах постоянного контакта с растворителями, маслами, кислотами - материал не устойчив к агрессивной химии
• Не рекомендуется для прокладки в зонах с частыми вибрациями без дополнительной фиксации - возможно ускоренный износ стенок
• Не является герметичной конструкцией - для влажных сред требуется использование дополнительных уплотнителей или герметиков
• Не подходит для прокладки внутри металлических конструкций под напряжением выше 1000 В без проверки на ЭМС - не имеет экрана

Примеры использования

• Прокладка кабеля питания к автоматическим воротам на территории предприятия
• Закладка сети видеонаблюдения в асфальтированной парковке
• Переход кабеля между этажами в многоэтажном доме через технологический канал
• Обустройство освещения вдоль автодороги - труба укладывается в траншею перед заливкой асфальта
• Скрытая прокладка сигнальных линий в пандусах аэропорта

Практические советы

• При прокладке в земле используйте песчаную подушку под трубой и песчаный слой сверху - продлевает срок службы
• Проверьте внутренний диаметр 32 мм перед выбором кабеля - не допускайте переполнения, чтобы не повредить изоляцию при протяжке
• Если труба будет находиться в зоне движения транспорта - убедитесь, что глубина заложения минимум 0,7 м
• При соединении нескольких бухт - всегда используйте муфту из комплекта, не применяйте самодельные решения
• Храните бухту в сухом месте, избегайте прямого солнца - даже UV-стабилизированный полиэтилен со временем теряет эластичность
• Для длинных трасс (более 30 м) - делайте контрольные точки доступа, чтобы упростить ремонт или замену кабеля
